Комплектная трансформаторная подстанция взрывобезопасная типа КТПВ

Комплектные трансформаторные подстанции взрывобезопасные (КТПВ) мощностью от 100 до 630 кВА, предназначены для питания трехфазным переменным током электрооборудования, установленного в подземных выработках, опасных по газу и пыли, а также для защиты от токов утечки и максимальной токовой защиты линий низшего напряжения. Даная подстанция комплектуется трансформаторами ТСВ. Силовой трансформатор собран на стержневом магнитопроводе из холоднокатаной электротехнической стали с низкими удельными потерями. Магнитопровод силового трансформатора трёхфазный, стержневой, набирается из холоднокатаной анизотропной электротехнической стали по технологии «Step-Lap». Шихтовка пластин производится в пять листов. Обмотки трансформатора изготавливаются из медного провода c нагревостойкой изоляцией. Изоляция – арамидная бумага «препрег» или «Nomex». Тип обмоток - многослойные цилиндрические Обмотка ВН имеет отводы для возможности регулирования коэффициента трансформации в пределах ± 5%, выведенные на изоляционную панель. Составные части и принцип работы подстанции: Подстанция состоит из отсека силового трансформатора, распределительных устройств высокого напряжения (РУВН), низкого напряжения (РУНН), ходовой части (по заказу). Включением разъединителя РУВН выполняется ввод первичного напряжения в отсек силового трансформатора. Силовой трансформатор преобразовывает напряжение электрической энергии и передает в РУНН. В РУНН осуществляется распределение напряжения электрической энергии и передается потребителям.

Узнать стоимость

Описание

Диапозон мощности

Степень защиты – IP54.
Уровень и вид взрывозащиты подстанции – PBExdb (ia) I.

Условные обозначения трансформаторов

- Климатическое исполнение по ГОСТ 15150– УХЛ5.
- Высота над уровнем моря – не более 1000 м.
- Температура окружающей среды – от -10°С до +35°С.
- Относительная влажность окружающего воздуха – до 95% при температуре +25°С.
- Без резких толчков и ударов.
- Запыленность окружающего воздуха – не более 1000 мг/м³.
- Рабочее положение в пространстве – горизонтальное, допускается отклонение от рабочего положения до 15° в любую сторону.

Основные технические характеристики

Наименование параметра	Значение
Тип трансформатора	КТПВ-100/6	КТПВ-160/6	КТПВ-250/6	КТПВ-400/6	КТПВ-630/6
Номинальная мощность, кВА	100	160	250	400	630
Частота, Гц	50	50	50	50	50
Номинальное первичное напряжение, кВ (ВН)	6	6	6	6	6
Способ и диапазон регулирования напряжения	ПБВ±5%	ПБВ±5%	ПБВ±5%	ПБВ±5%	ПБВ±5%
Номинальное вторичное напряжение, кВ	0,40-0,69	0,40-0,69	0,40-0,69	0,40-0,69 0,69-1,20	0,40-0,69 0,69-1,20
Схема и группа соединений обмоток трансформатора	У/Д(У)-11(0)	У/Д(У)-11(0)	У/Д(У)-11(0)	У/Д(У)-11(0)	У/Д(У)-11(0)
* Напряжение короткого замыкания трансформатора, %	2-6	2-6	2-6	2-6	2-6
* Потери короткого замыкания силового трансформатора при температуре 115°С, кВт	2,5	3,5	4,5	5,5	6,5
* Ток холостого хода, χ	2,0	1,5	1,0	0,8	0,6
* Потери холостого хода силового трансформатора, кВт	0,550	0,700	1,000	1,365	2,05

* По согласованию с заказчиком допускается изготавливать трансформаторы с другими техническими параметрами.

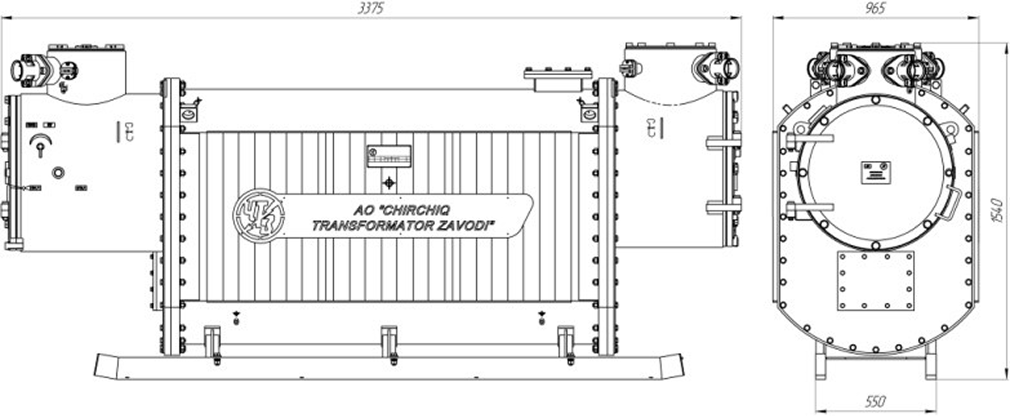

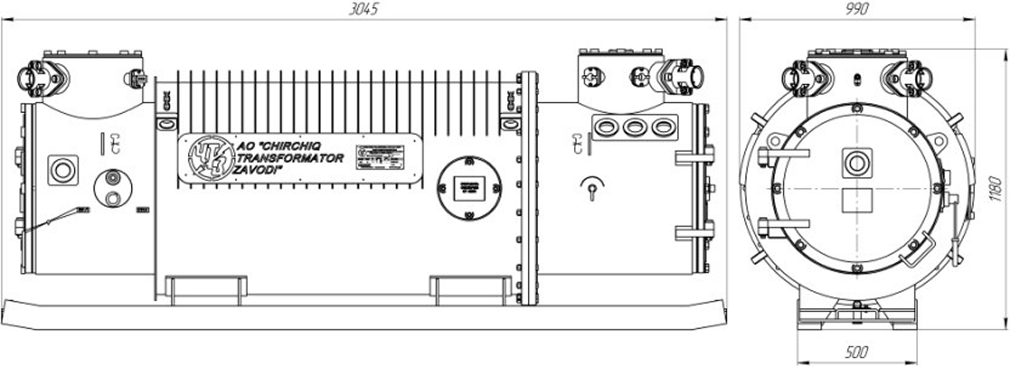

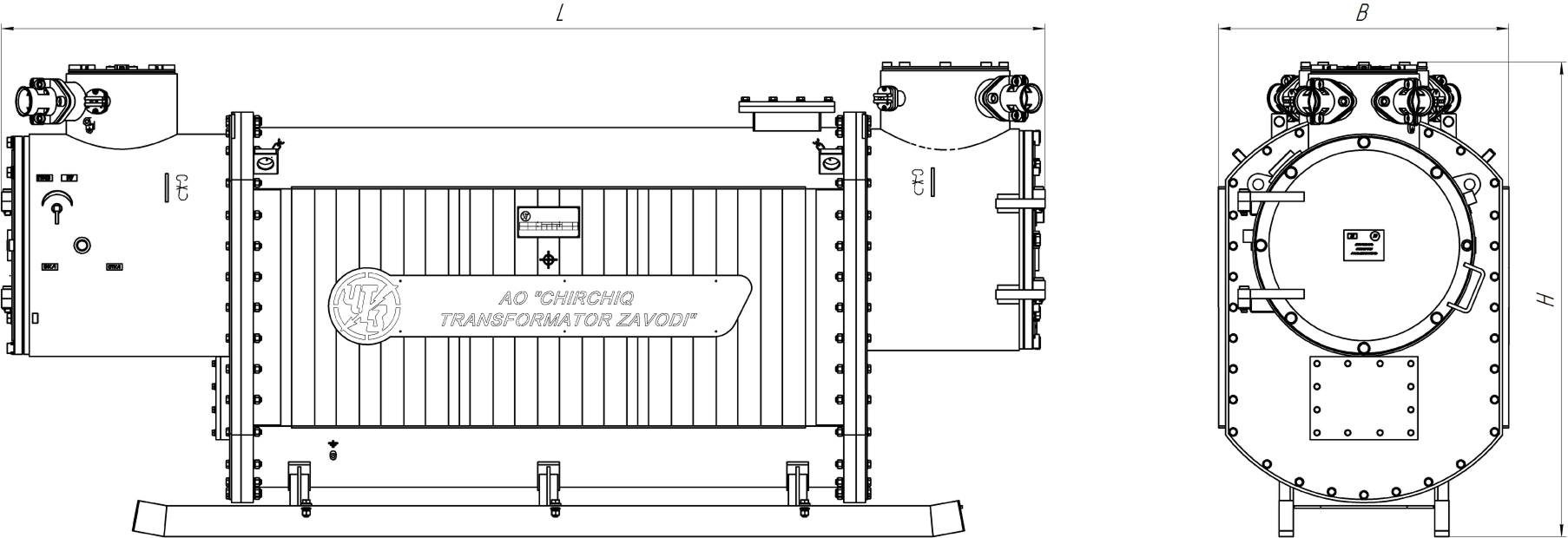

Габаритные чертежи
