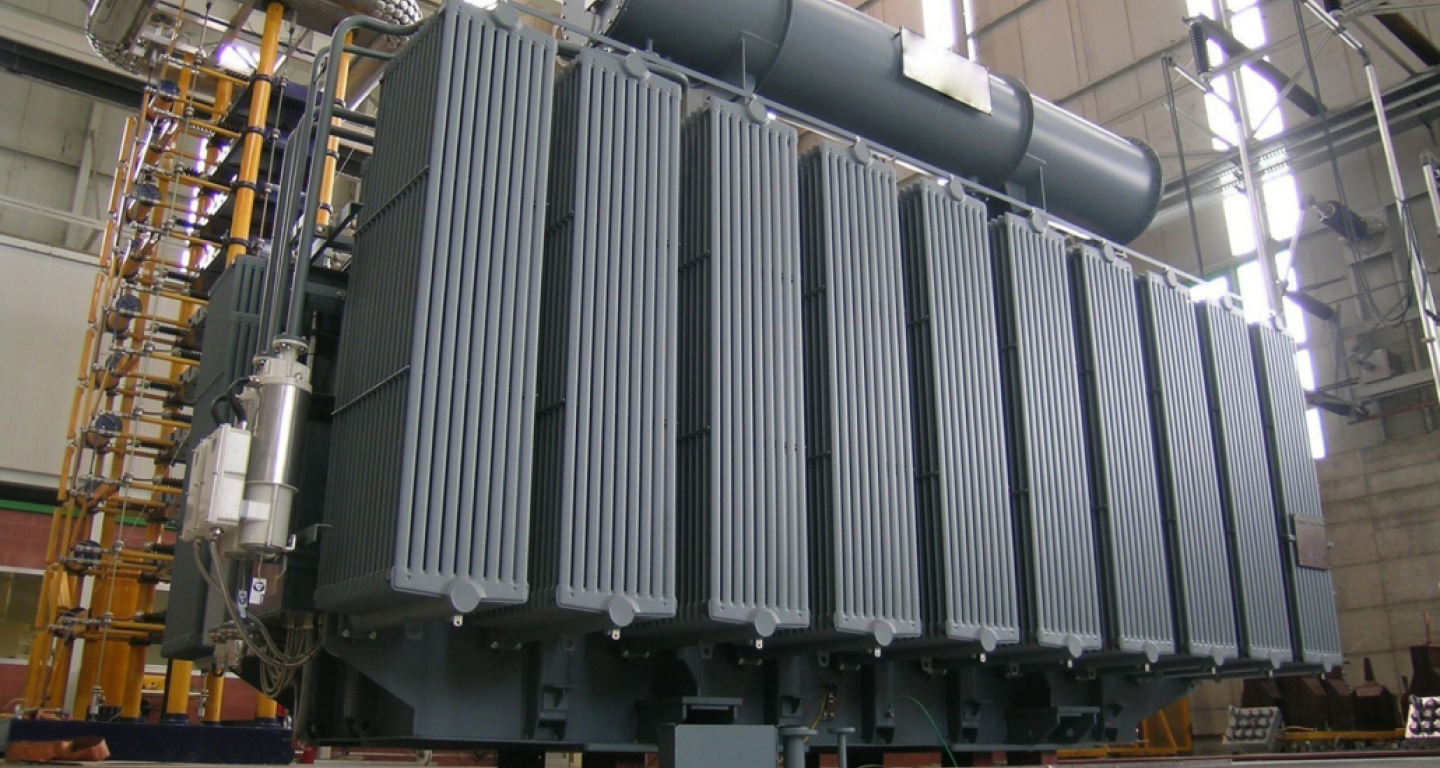

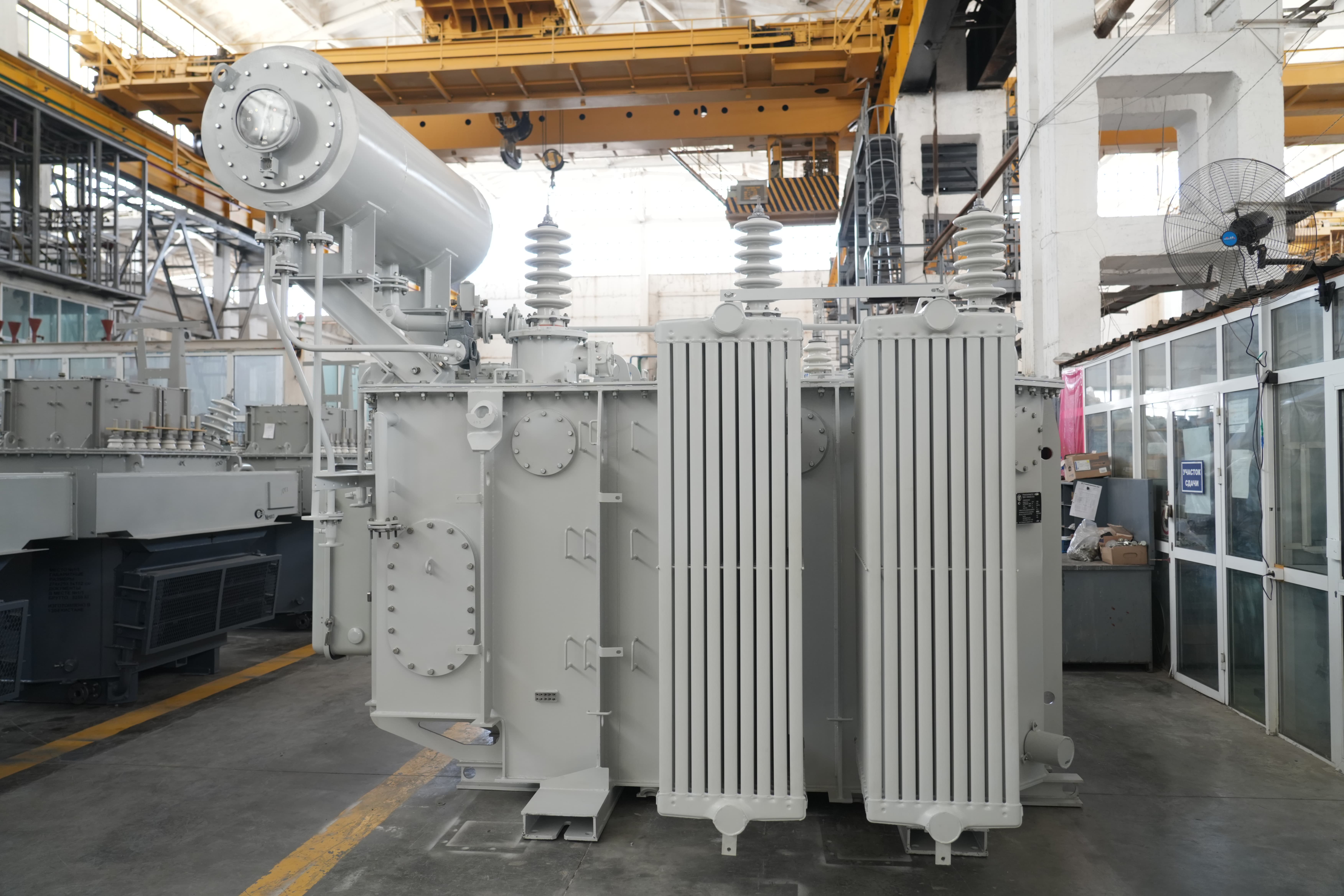

Радиаторы с теплоотдачей на 30-35% выше, чем пластинчатые.

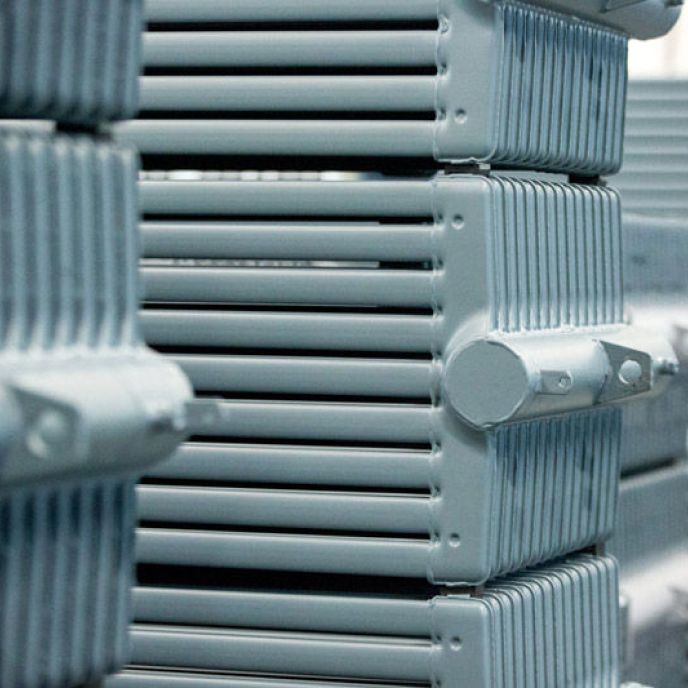

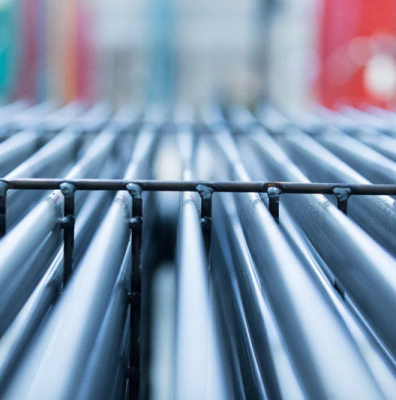

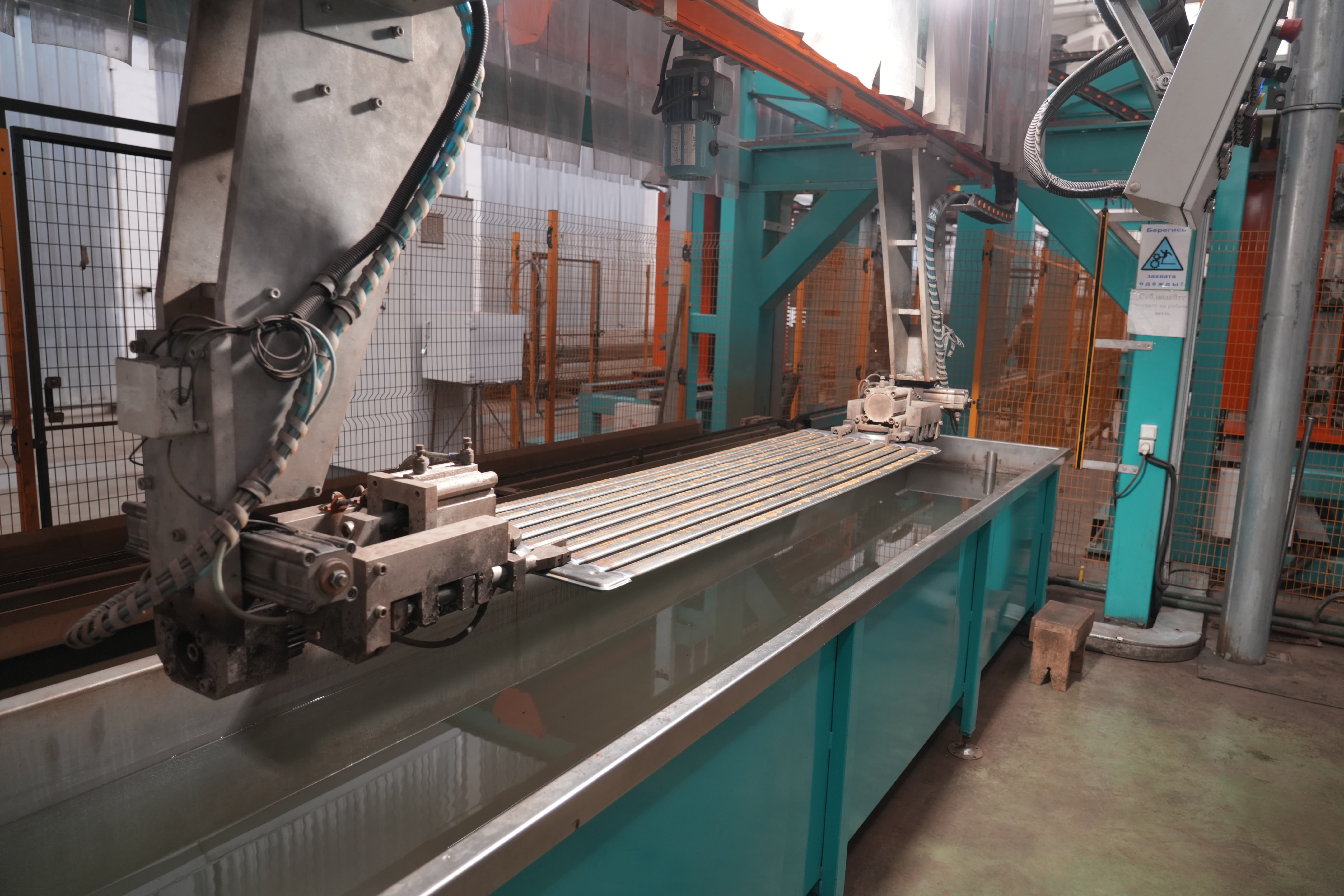

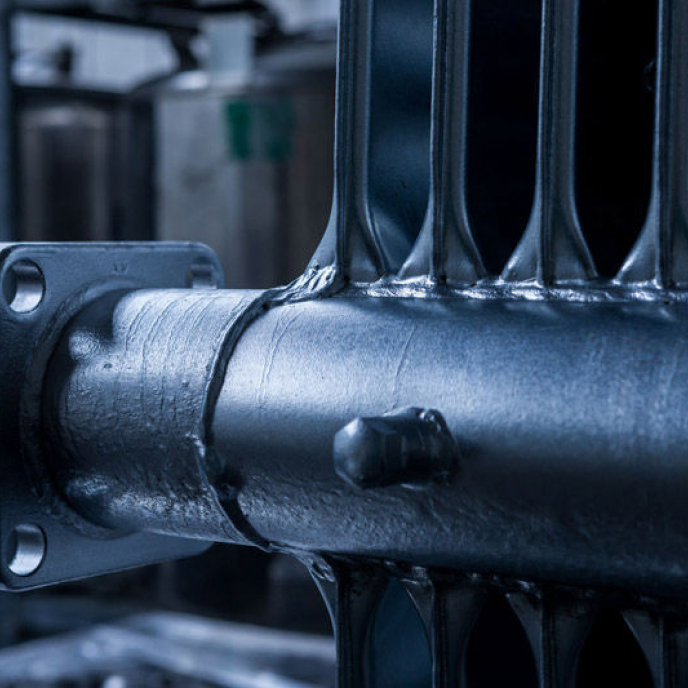

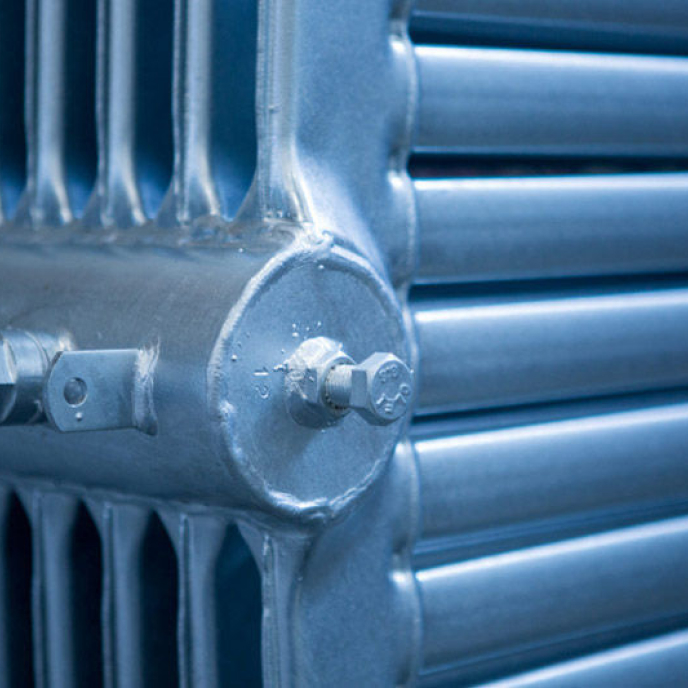

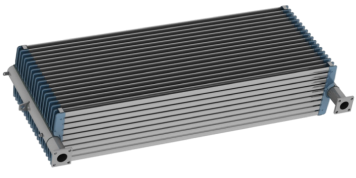

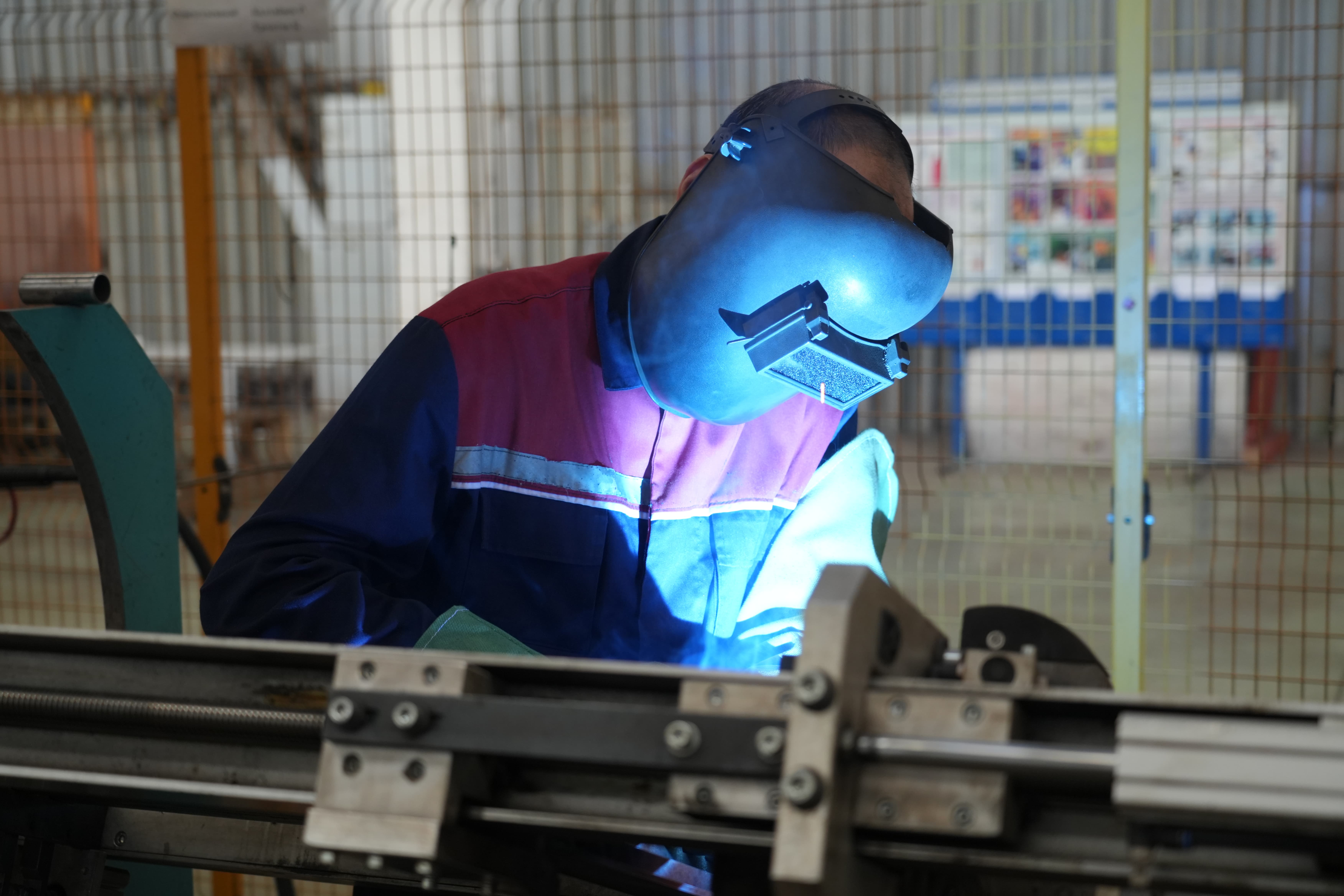

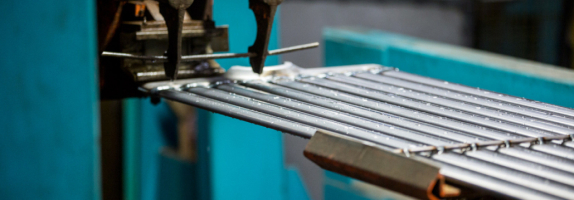

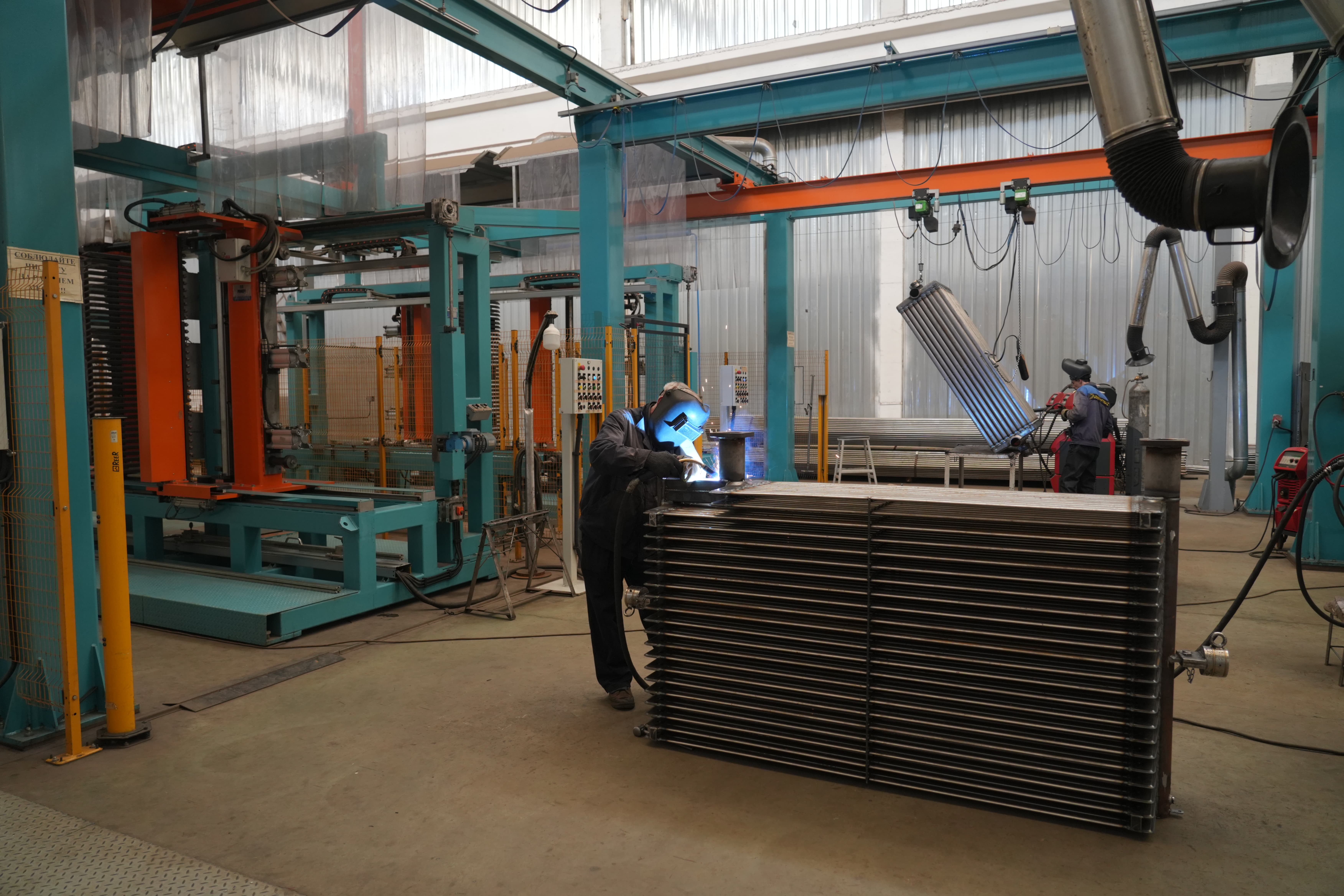

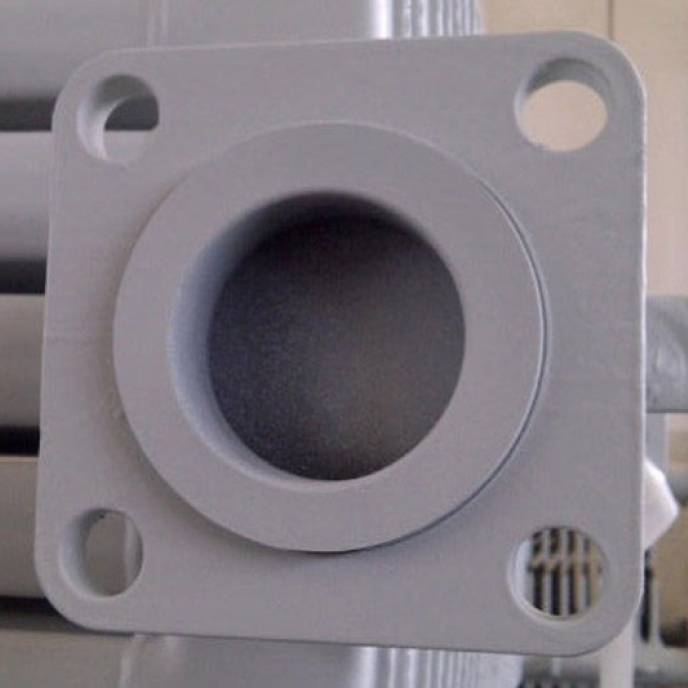

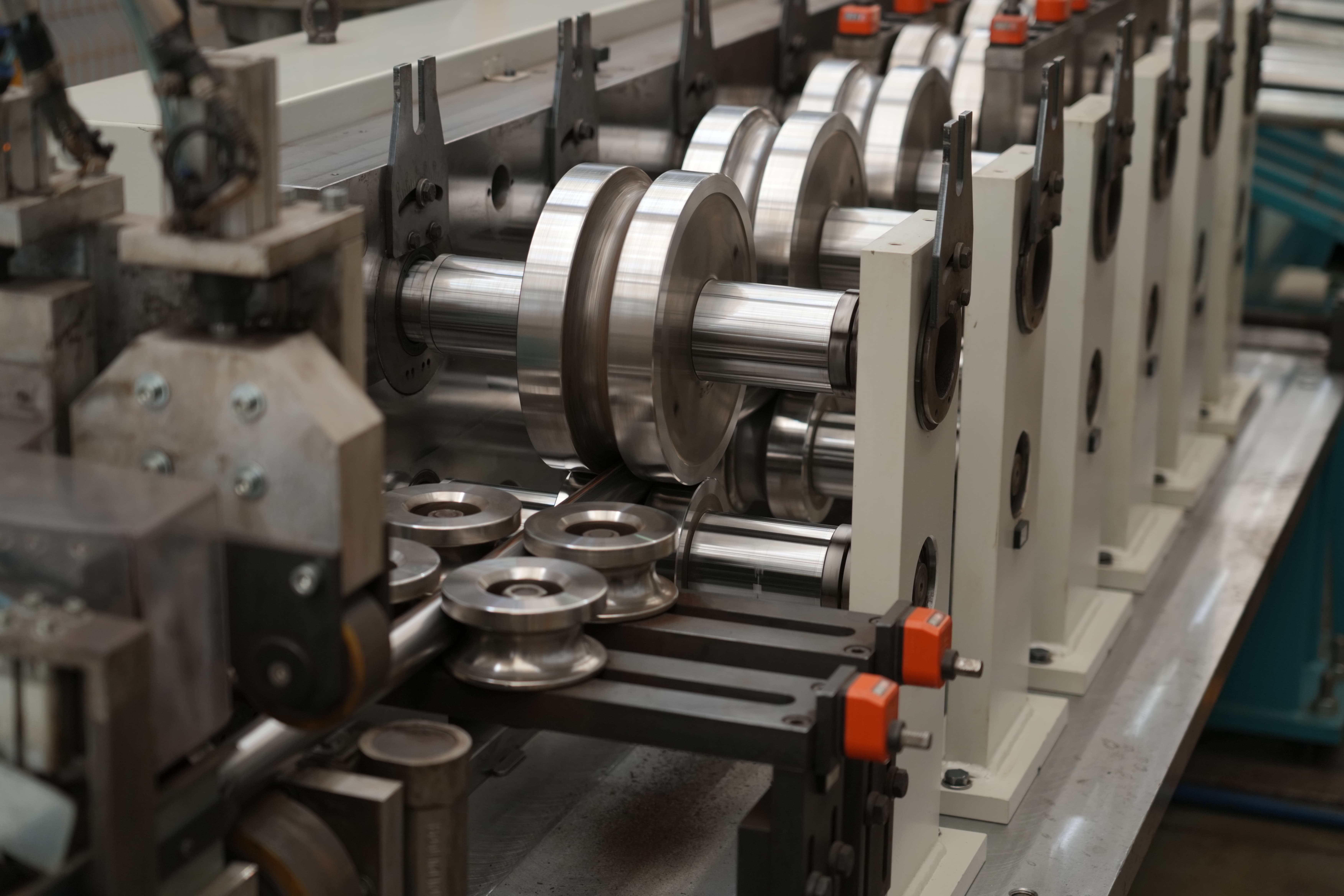

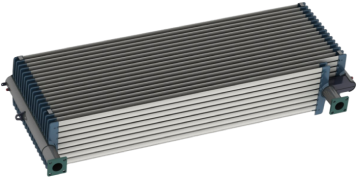

Радиаторы АО “ЧТЗ” изготавливаются из стальных труб округлой формы, которые на нашей автоматической производственной линии изготавливаются по форме эллипса и привариваются к концам с помощью стальной крышки в ряду из 9 труб. Её общая длина составляет 510 мм. Элементы проходят еще один этап сварки, на котором они соединяются друг с другом с помощью сварки как снизу, так и сверху коллектора, который позволяет маслу равномерно распределяться внутри радиатора. Этот узел состоит как минимум из 4 элементов, а максимум из 32 и представляет собой корпус радиатора, к которому приварены две фланцевые трубы. Также есть возможность добавить 2 или 3 опускных элемента в зависимости от конфигурации трансформатора. Фланцы являются стандартными, 150*150 мм, с 4 отверстиями для соединения с фланцами трансформатора. Если вам нужны фланцы по индивидуальному заказу, АО “ЧТЗ” предоставит их.

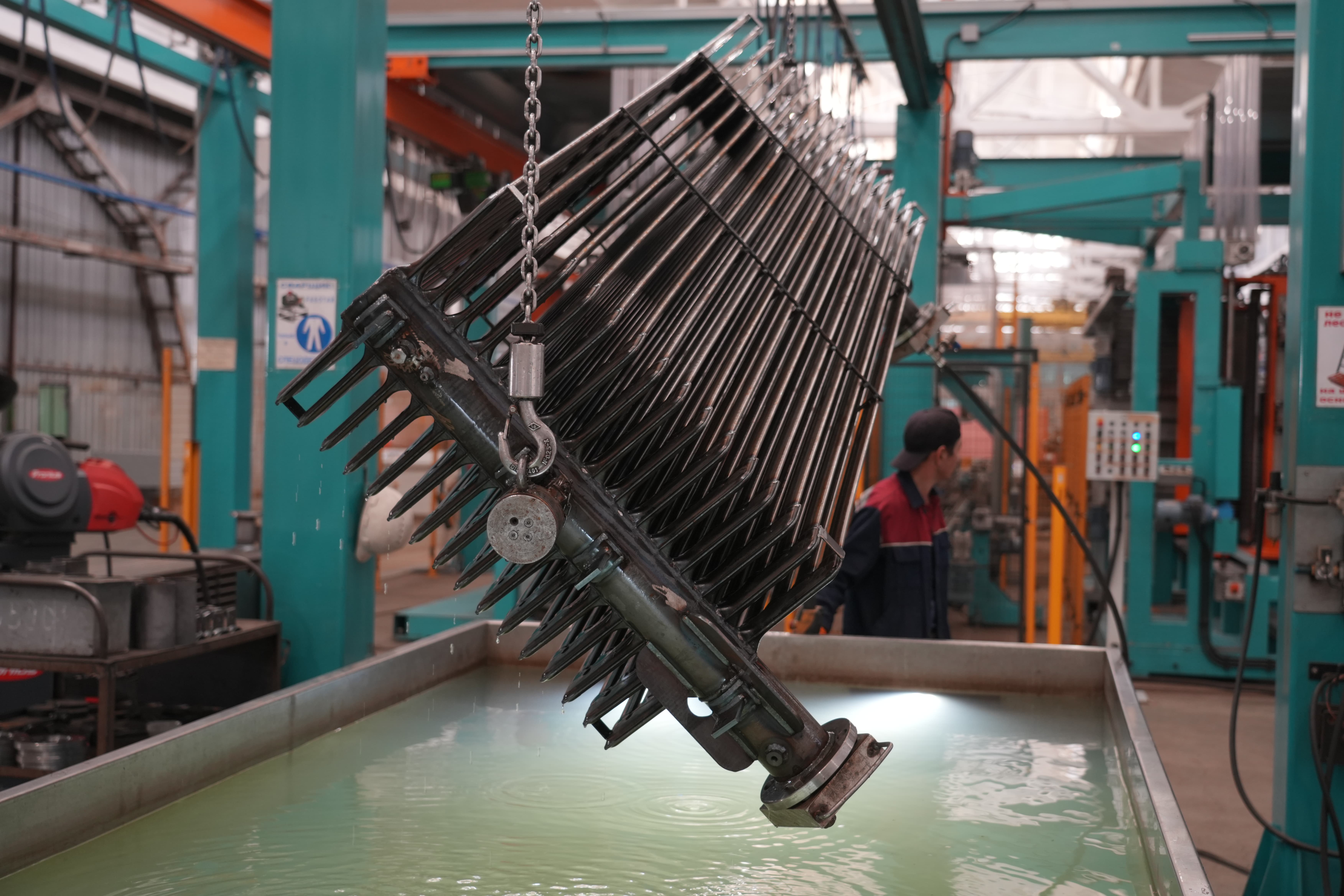

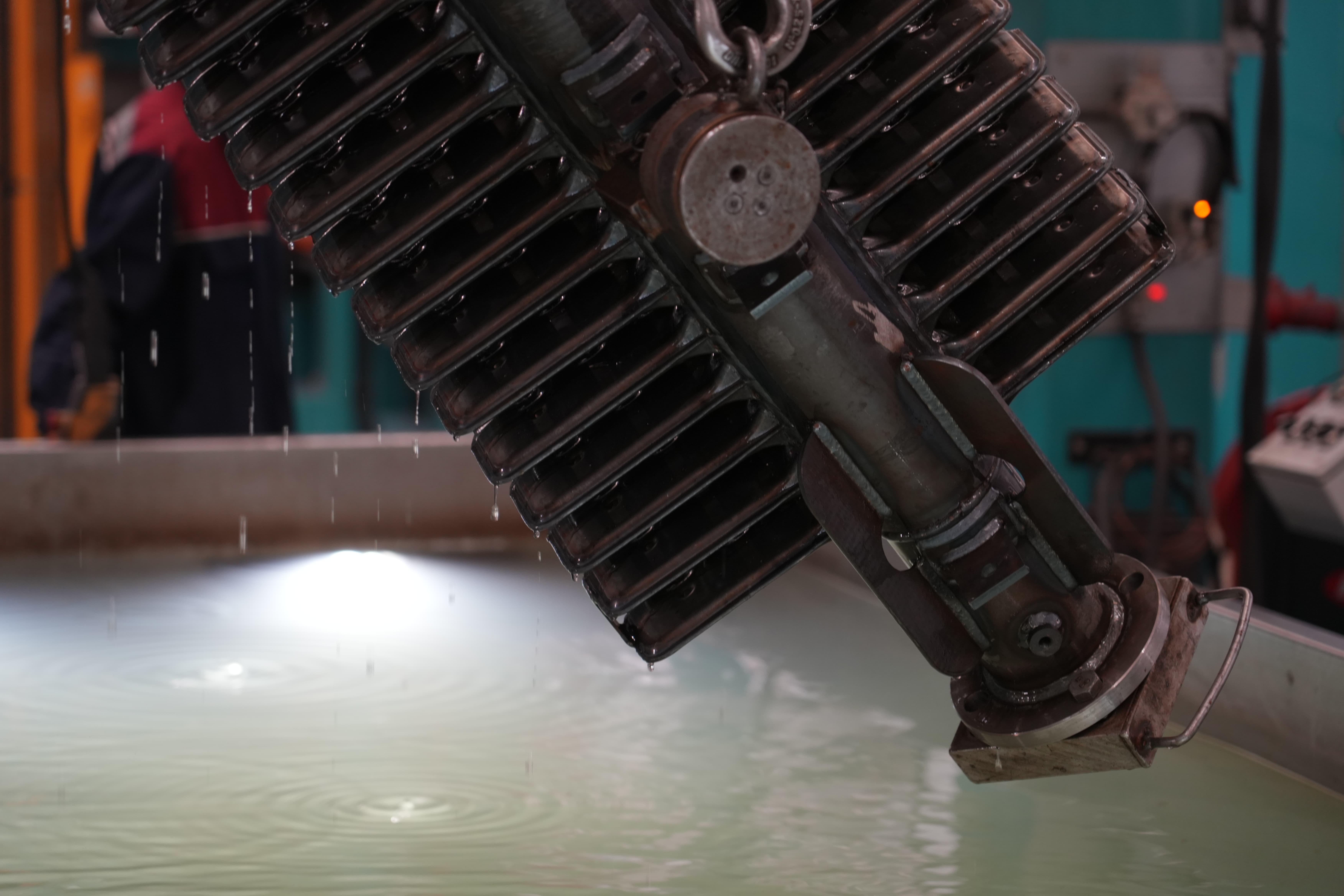

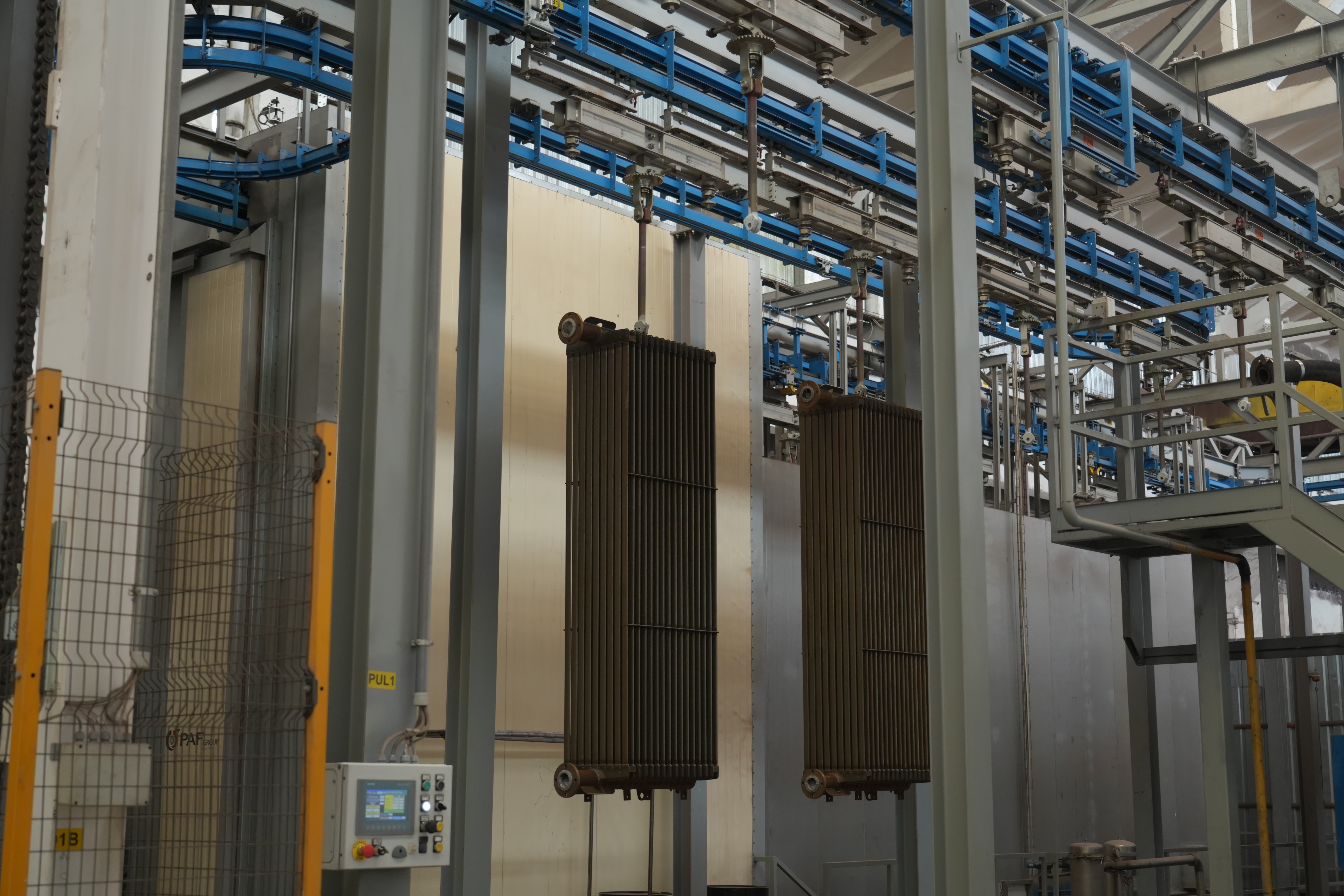

Затем к коллектору привариваются дополнительные приспособления: подъемные кольца, вентиляционные и выпускные клапаны, а также крепежные пластины. В зависимости от требований заказчика мы также можем установить опоры для вентиляторов, корпуса термометров или любые другие необходимые аксессуары. После сборки всего радиатора проводится проверка на герметичность при давлении сжатого воздуха 5,5 бар в бассейне с водой, чтобы убедиться в полном отсутствии утечек. В конце концов радиатор отправляется в покрасочный цех: его необходимо очистить изнутри фильтрованным трансформаторным маслом, подвергнуть пескоструйной обработке и обезжириванию, а затем покрасить погружным или проточным способом в соответствии с требованиями заказчика. Окончательная доработка и упаковка - это последние операции, выполняемые с радиатором перед отправкой его заказчикам.

В 2023 году этот процесс был модернизирован и усовершенствован благодаря установке автоматической системы принудительной промывки 4.0: это сверхсложная система, которая обеспечивает соответствие спецификациям ISO 4406 по очистке масла и, следовательно, обеспечивает уровни загрязнения в соответствии со значениями ISO2 15 мкм, ISO5 13 мкм, ISO15 8 мкм.

Масло, используемое в процессе, фильтруется через систему удаления влаги, подключенную к оборудованию, для повторного использования в последующих циклах, что позволяет избежать его утилизации.

Этот процесс промывки позволяет удалить остатки металла, оставшиеся внутри трубок радиатора.

Радиаторы АО “Чирчикский Трансформаторный Завод” с овальной трубчатой конструкцией имеют важное преимущество перед пластинчатыми радиаторами даже в том, что касается внутренней очистки. На самом деле, овальная труба намного более гладкая и, следовательно, ее легче чистить, чем два стальных листа, сваренных вместе, с большим количеством углов, где могут оседать загрязнения.

Перед любым видом покраски мы обрабатываем 100% поверхности металлической пескоструйной обработкой белым металлом в соответствии со спецификациями SSPC-SP5-63, установленными Советом по покраске стальных конструкций, с максимальной толщиной профиля 20-30 мкм.
Внешний вид поверхности, обработанной пескоструйной обработкой, должен соответствовать классу Sa3, предусмотренному Свенским стандартом SIS 055900-67. В течение 24 часов мы наносим грунтовочный слой на радиатор, чтобы предотвратить окисление.
По прямому указанию в заказе будут поставлены радиаторы горячего цинкования в соответствии со стандартами UNI-EN ISO 1461. Механическая конструкция наших радиаторов предотвращает их деформацию при горячем цинковании.
В соответствии с условиями окружающей среды и требуемой гарантией в сотрудничестве с нашим поставщиком краски мы можем предоставить вам рекомендованный продукт и цикл его применения.

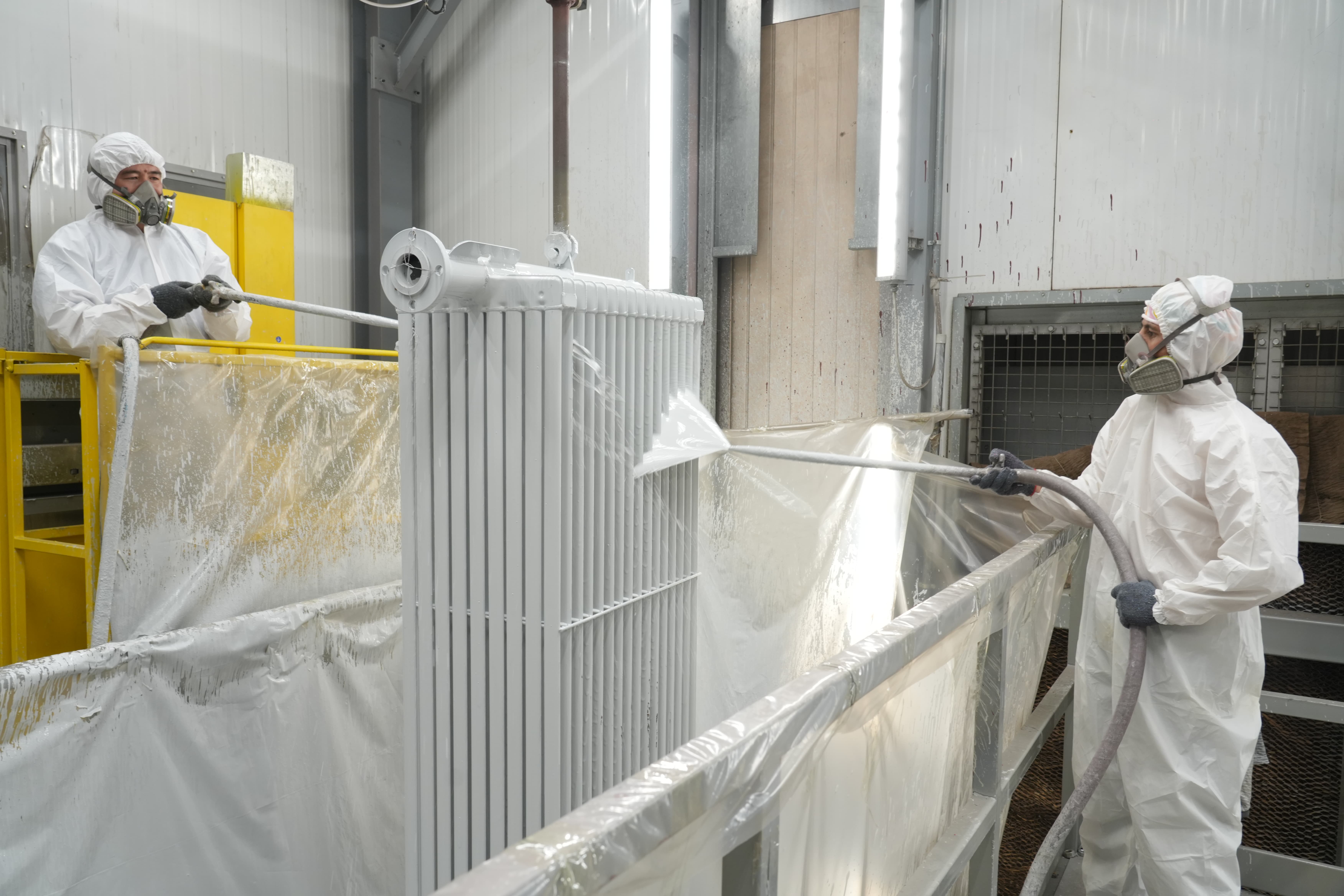

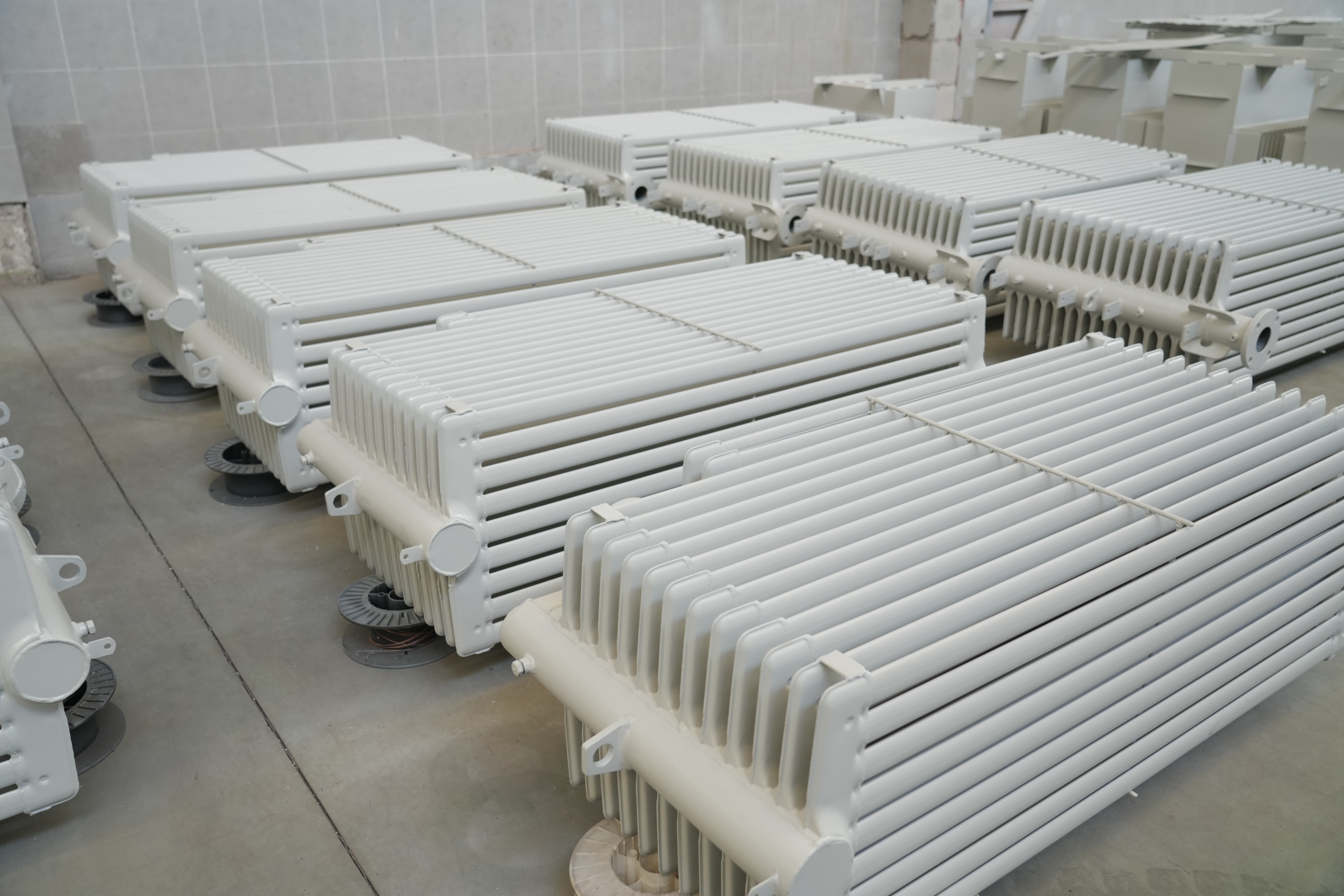

Компания выполняет покраску поверхностей в соответствии со стандартом EN ISO 12944-5, соблюдая предусмотренную им толщину покрытия в соответствии с выбранным рабочим циклом, который может быть на водной основе или на основе растворителей.
В зависимости от используемых акриловых, эпоксидных или полиуретановых материалов, каждый экологический класс определяет минимальную и номинальную толщину, которая должна соответствовать определенному экологическому классу.
Компания гарантирует экологические классы от C3 до C5, M – H -VH и CX для применения на суше.
Рабочие циклы АО “ЧТЗ” одобрены для экологических классов.



** NDFT = номинальная толщина сухой пленки.

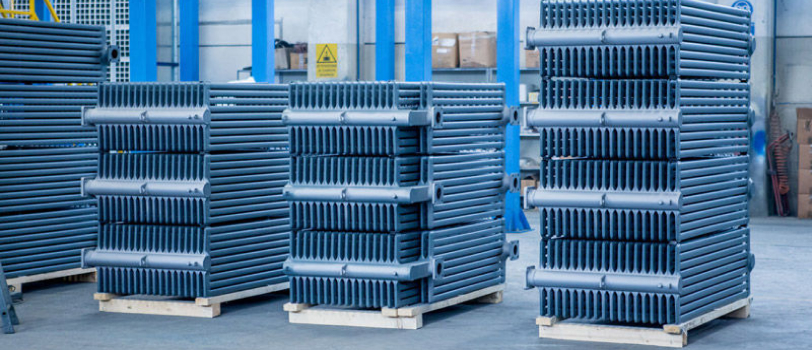

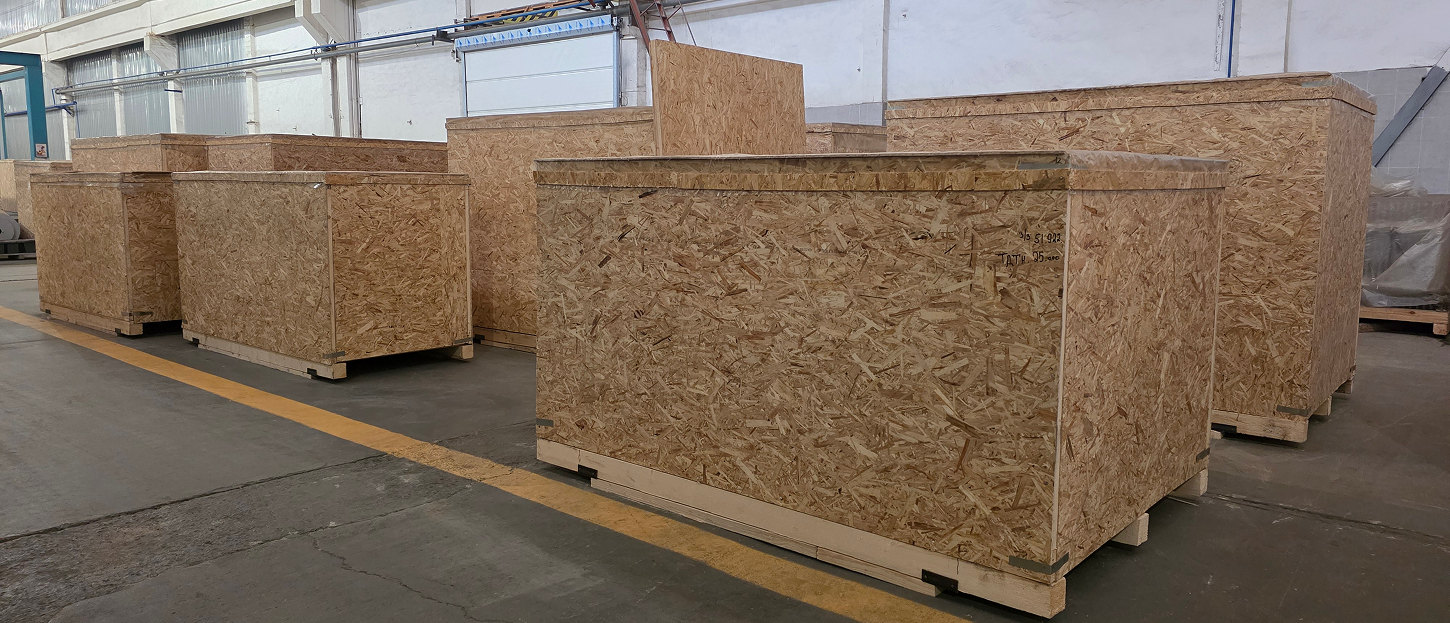

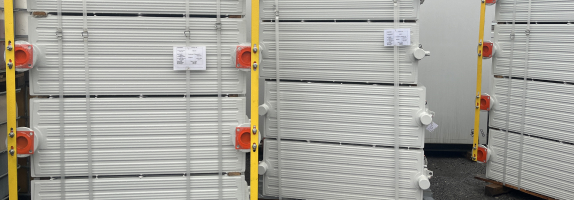

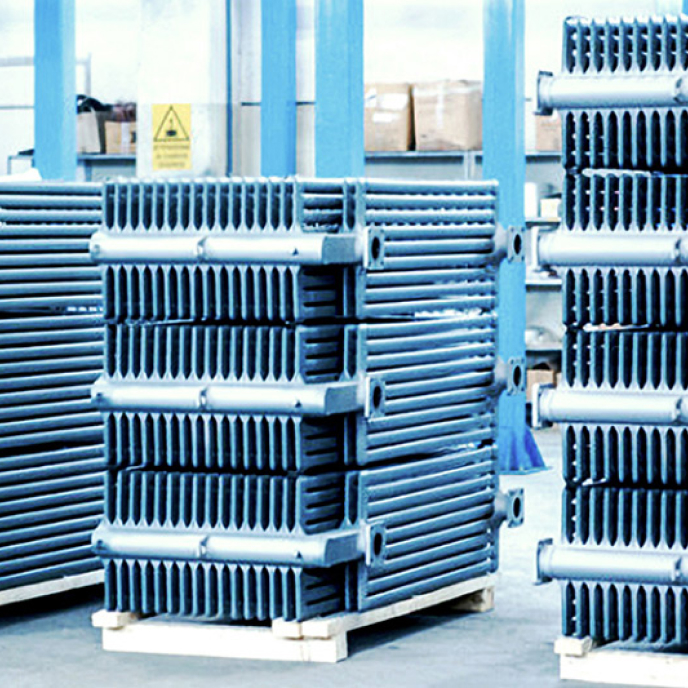

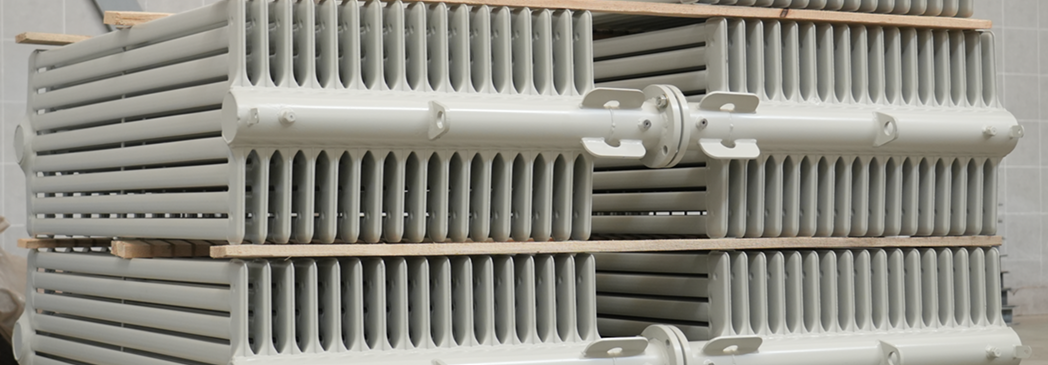

Компания АО “ЧТЗ” обладает более чем 15-летним опытом в области упаковки и доставки радиаторов по всему миру, используя поддоны, изготовленные по индивидуальному заказу в соответствии с размерами радиаторов, и обработанную древесину для нужд тех стран, которые в ней нуждаются.
Способ упаковки наших радиаторов является результатом многолетнего непрерывного совершенствования.

Несколько примеров, заслуживающих вашего внимания:
• поддоны собственного производства, изготовленные по индивидуальному
заказу
• резиновые прокладки для предотвращения повреждений между радиаторами
 • резиновые колпачки для предотвращения попадания воды в радиатор
 • оцинкованные ответные фланцы с прокладкой
 • специальная упаковка
 • очень подробная и понятная этикетка
