Трансформаторы напряжения измерительные НКФ

Трансформаторы напряжения предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты, применяются в электрических сетях 110, 220 кВ.

Узнать стоимость

Описание

Диапозон мощности

Основные технические характеристики

Технические характеристики - 110
Наименование параметра	Значение
Первичное напряжение, В	110000/√3
Вторичные напряжения, В	100/√3; 100
Наибольшее рабочее напряжение, кВ	126
Классы точности измерительных обмоток	0,2; 0,5; 1,0; 3,0
Классы точности защитных обмоток	3Р; 6P
Номинальные вторичные нагрузки	-
Обмотки для измерений, ВА	10; 30; 50; 75; 100; 120; 150; 200; 300
Обмотки для защиты, ВА	до 300
Доп. обмотка, ВА	до 300
Номинальная частота, Гц	50
Масса не более, кг	695
Масса масла, кг	165

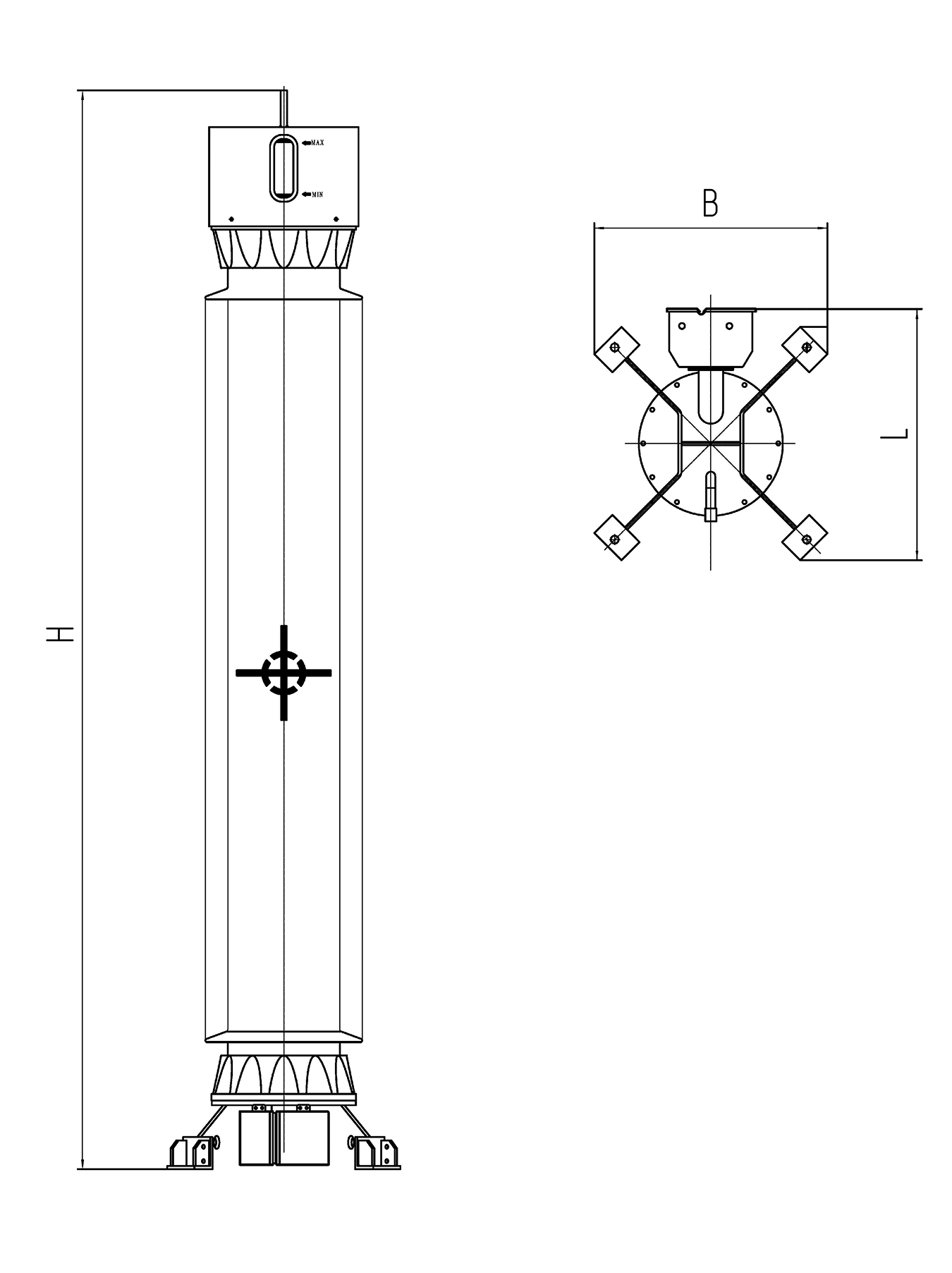

Габаритные размеры, мм	410x1825

Климатическое исполнение О1 по ГОСТ 15150-69 в диапазоне от -60 до +55 °С.
Высота над уровнем моря, m: 1000/2000/3000.

Технические характеристики - 220
Наименование параметра	Значение
Первичное напряжение, В	220000/√3
Вторичные напряжения, В	100/√3; 100
Наибольшее рабочее напряжение, кВ	252
Классы точности измерительных обмоток	0,2; 0,5; 1,0; 3,0
Классы точности защитных обмоток	3Р; 6P
Номинальные вторичные нагрузки	-
Обмотки для измерений, ВА	10; 30; 50; 75; 100; 120; 150; 200; 300
Обмотки для защиты, ВА	до 300
Доп. обмотка, ВА	до 300
Номинальная частота, Гц	50
Масса не более, кг	785
Масса масла, кг	130
Габаритные размеры, мм	600х3370
