Трансформаторы распределительные трехфазные масляные типа ТМ

Трансформаторы силовые, трехфазные, двух-обмоточные с расширителем, с естественным охлаждением масла. Расширитель, установленный на крышке бака, имеет вентиляционное отверстие, соединенное через воздухосушитель. Давление масла в трансформаторе остается постоянным и не зависит от температуры.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 25÷6300 кВА. Номинальное напряжение первичной обмотки ВН:6(10) кВ. Климатическое исполнение: У1; УХЛ1; Т1.

Условные обозначения трансформаторов

ТМ – Трансформатор трехфазный масляный
Х – Номинальная мощность, кВА
6 (10) – Класс напряжения, кВ
У1 – Климатическое исполнение и категория размещения по ГОСТ 15150

Основные технические характеристики

Каталог.cdr

Технические характеристики трансформаторов ТМ мощностью 25÷6300 кВА со стандартными потерями
Номинальная мощность, кВА	Номинальное напряжение, кВ	Схема и группа соединения обмоток	Потери		Напряжение короткого замыкания, %	Ток холостого хода, %
Номинальная мощность, кВА	Номинальное напряжение, кВ	Схема и группа соединения обмоток	холостого хода, Вт	короткого замыкания, Вт	Напряжение короткого замыкания, %	Ток холостого хода, %
25	6(10)/0,4	У/Ун-0; Д/Ун-11	120	600	4	3,5
40	6(10)/0,4	У/Ун-Р; Д/Ун-11	160	900	4	3,0
63	6 (10)/0,4	У/Ун-0; Д/Ун-11	220	1280	4	2,5
100	6 (10)/0,4	У/Ун-0; Д/Ун-11	280	1970	4	2,0
160	6 (10)/0,4	У/Ун-0; Д/Ун-11	450	2700	4	1,5
250	6 (10)/0,4	У/Ун-0; Д/Ун-11	610	3800	4	1,25
400	6 (10)/0,4	У/Ун-0; Д/Ун-11	780	5600	4	1,0
630	6 (10)/0,4	У/Ун-0; Д/Ун-11	1070	8300	5	0,75
1000	6 (10)/0,4	У/Ун-0; Д/Ун-11	1470	12200	5	0,6
1250	6 (10)/0,4	У/Ун-0; Д/Ун-11	1740	15000	5	0,5
1600	6 (10)/0,4	У/Ун-0; Д/Ун-11	2400	18000	6	0,4
2500	6 (10)/0,4	У/Ун-0; Д/Ун-11	2770	28000	6	0,4
6300	10	У/Д-11; Ун/Д-11	6300	46500	7	0,4

Каталог.cdr

Технические характеристики трансформаторов ТМ мощностью 25÷2500 кВА с пониженными потерями
Номинальная мощность, кВА	Номинальное напряжение, кВ	Схема и группа соединения обмоток	Потери		Напряжение короткого замыкания, %	Ток холостого хода, %
Номинальная мощность, кВА	Номинальное напряжение, кВ	Схема и группа соединения обмоток	холостого хода, Вт	короткого замыкания, Вт	Напряжение короткого замыкания, %	Ток холостого хода, %
25	6 (10)/0,4	У/Ун-0; Д/Ун-11	100	540	4	3,5
40	6 (10)/0,4	У/Ун-0; Д/Ун-11	125	850	4	3,0
63	6 (10)/0,4	У/Ун-0; Д/Ун-11	200	1160	4	2,5
100	6 (10)/0,4	У/Ун-0; Д/Ун-11	250	1750	4	2,0
160	6 (10)/0,4	У/Ун-0; Д/Ун-11	375	2350	4	1,5
250	6 (10)/0,4	У/Ун-0; Д/Ун-11	425	2955	4	1,25
400	6 (10)/0,4	У/Ун-0; Д/Ун-11	565	4181	4	1,0
630	6 (10)/0,4	У/Ун-0; Д/Ун-11	695	6136	5	0,75
1000	6 (10)/0,4	У/Ун-0; Д/Ун-11	956	9545	5	0,6
1250	6 (10)/0,4	У/Ун-0; Д/Ун-11	1350	13250	5	0,5
1600	6 (10)/0,4	У/Ун-0; Д/Ун-11	1700	15000	6	0,4
2500	6 (10)/0,4	У/Ун-0; Д/Ун-11	2400	24000	6	0,4
2900	10	Ун/Д-11	3800	23500	6	1,3
4000	10	У/Ун-0	5300	40000	7,5	0,7

Габаритные и установочные размеры

Каталог.cdr

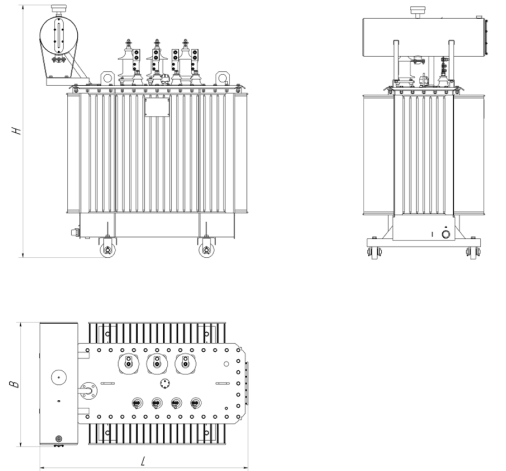

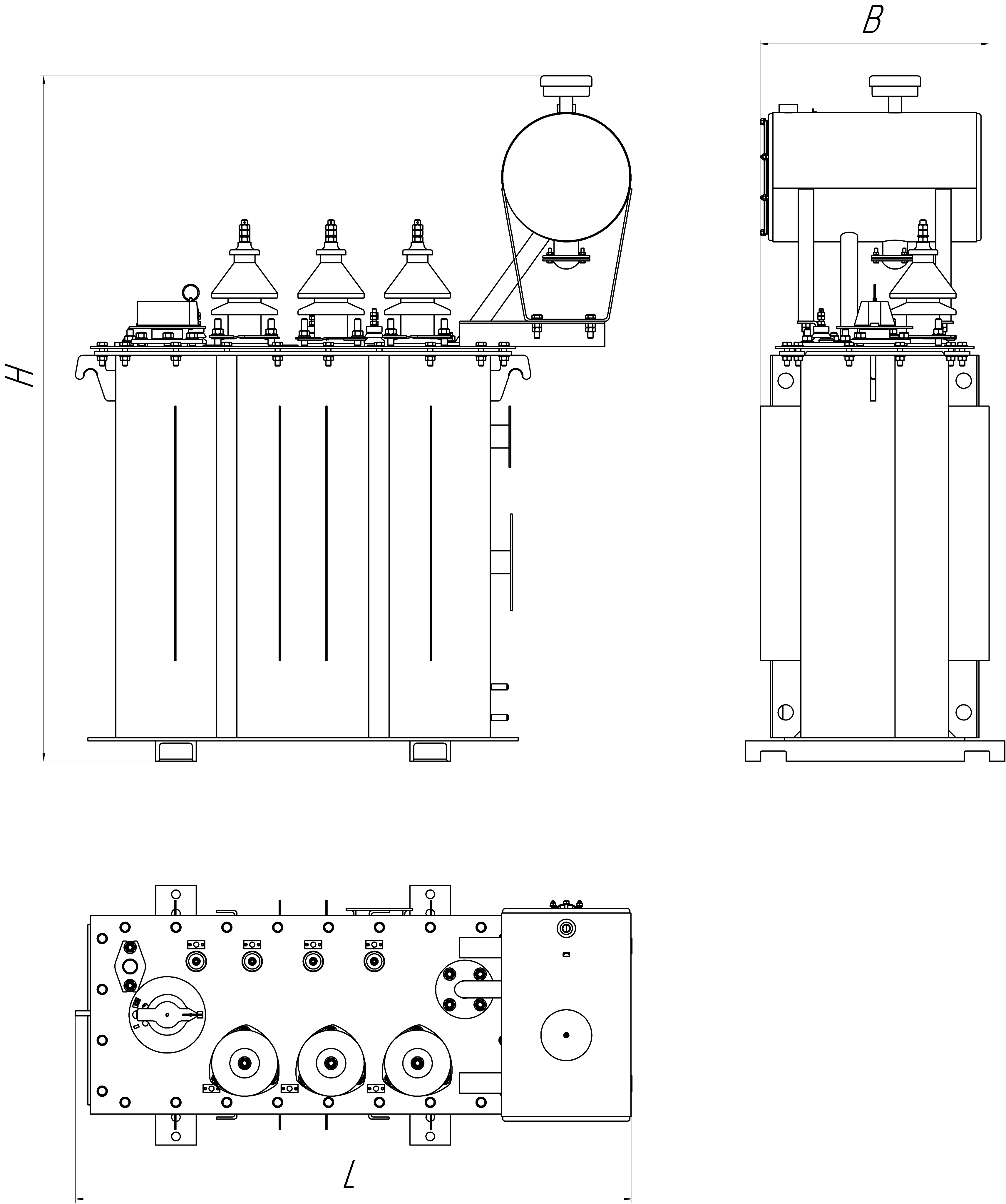

Габаритные размеры трансформатора
Номинальная мощность, кВА	Длина, (L) мм	Ширина, (B) мм	Высота, (H) мм	Расстояние между средними линиями швеллера		Масса масла, кг	Масса полная, кг
Номинальная мощность, кВА	Длина, (L) мм	Ширина, (B) мм	Высота, (H) мм	По продольной оси, (A) мм	По поперечной оси, (А1) мм	Масса масла, кг	Масса полная, кг
25	1030	550	1150	400	450	90	360
40	1075	550	1225	400	450	155	475
63	1075	640	1235	550	450	180	520
100	1150	740	1475	550	550	260	690
160	1240	950	1560	550	550	300	945
250	1455	1000	1650	550	550	350	1230
400	1500	1045	1815	660	660	570	1800
630	1540	1080	1890	820	820	650	2200
1000	2195	1210	2355	1070	1070	1100	4200
1600	2350	1475	2550	1070	1070	1400	5200
2500	2650	1650	2880	1070	1070	2050	5800
2900	2878	2610	2709	1070	1070	1850	7300
4000	3100	2010	2990	1594	1594	2300	12100
6300	4000	3800	3480	1594	1594	3170	12790
