Трансформаторы распределительные трехфазные масляные типа ТМГ

Трансформаторы силовые, трехфазные, двух-обмоточные герметичные, с естественным охлаждением масла. Трансформаторы предназначены для преобразования электроэнергии в сетях энергосистем потребителей электричества. Обмотки трансформатора изготавливаются в алюминиевом и медном вариантах, как из обмоточных проводов, так и из фольги. Обмотки трансформатора круглой и овальной формы.

Узнать стоимость

Описание

Диапозон мощности

Каталог.cdr

Диапазон мощности: 25÷2500 кВА.
Номинальное напряжение первичной обмотки ВН: 6(10) кВ.
Регулирование напряжения ПБВ со стороны ВН: ±2х2,5%.
Климатическое исполнение: У1; УХЛ1; Т1.

Условные обозначения трансформаторов

ТМГ – Трансформатор трехфазный масляный.
Х – Номинальная мощность, кВА.
6 (10) – Класс напряжения, кВ.
У1 – Климатическое исполнение и категория размещения по ГОСТ15150.

Основные технические характеристики

Каталог.cdr

Технические характеристики трансформаторов ТМГ мощностью 25÷2500 кВА  со стандартными потерями
Номинальная мощность, кВА	Тип	Номинальное напряжение, кВ	Схема и группа соединения обмоток	Потери		Напряжение короткого замыкания, %	Ток холостого хода, %
Номинальная мощность, кВА	Тип	Номинальное напряжение, кВ	Схема и группа соединения обмоток	холостого хода, Вт	короткого замыкания, Вт	Напряжение короткого замыкания, %	Ток холостого хода, %
25	ТМГ-25	6 (10)/0,4	У/Ун-0; Д/Ун-11	120	600	4	2,0
40	ТМГ-40	6 (10)/0,4	У/Ун-0; Д/Ун-11	160	900	4	1,8
63	ТМГ-63	6 (10)/0,4	У/Ун-0; Д/Ун-11	220	1280	4	1,6
100	ТМГ-100	6 (10)/0,4	У/Ун-0; Д/Ун-11	280	1970	4	1,4
160	ТМГ-160	6 (10)/0,4	У/Ун-0; Д/Ун-11	450	2700	4	1,2
250	ТМГ-250	6 (10)/0,4	У/Ун-0; Д/Ун-11	610	3800	4	1,0
400	ТМГ-400	6 (10)/0,4	У/Ун-0; Д/Ун-11	780	5600	4	0,8
630	ТМГ-630	6 (10)/0,4	У/Ун-0; Д/Ун-11	1070	8300	5	0,6
1000	ТМГ-1000	6 (10)/0,4	У/Ун-0; Д/Ун-11	1470	12200	5	0,4
1250	ТМГ-1250	6 (10)/0,4	У/Ун-0; Д/Ун-11	1740	15000	6	0,3
1600	ТМГ-1600	6 (10)/0,4	У/Ун-0; Д/Ун-11	1700	18000	6	0,25
2500	ТМГ-2500	6 (10)/0,4	У/Ун-0; Д/Ун-11	2500	28000	7	0,2

Технические характеристики трансформаторов ТМГ мощностью 25÷2500 кВА  с пониженными потерями
Номинальная мощность, кВА	Номинальное напряжение, кВ	Схема и группа соединения обмоток	Потери		Напряжение короткого замыкания, %	Ток холостого хода, %
Номинальная мощность, кВА	Номинальное напряжение, кВ	Схема и группа соединения обмоток	холостого хода, Вт	короткого замыкания, Вт	Напряжение короткого замыкания, %	Ток холостого хода, %
25	6 (10)/0,4	У/Ун-0; Д/Ун-11; У/Zн-11	100	540	4	3,5
40	6 (10)/0,4	У/Ун-0; Д/Ун-11; У/Zн-11	125	850	4	3,0
63	6 (10)/0,4	У/Ун-0; Д/Ун-11; У/Zн-11	200	1160	4	2,5
100	6 (10)/0,4	У/Ун-0; Д/Ун-11; У/Zн-11	250	1750	4	2,0
160	6 (10)/0,4	У/Ун-0; Д/Ун-11; У/Zн-11	375	2350	4	1,5
250	6 (10)/0,4	У/Ун-0; Д/Ун-11; У/Zн-11	425	2955	4	1,25
400	6 (10)/0,4	У/Ун-0; Д/Ун-11	565	4181	4	1,0
630	6 (10)/0,4	У/Ун-0; Д/Ун-11	695	6136	5	0,75
1000	6 (10)/0,4	У/Ун-0; Д/Ун-11	956	9545	5	0,6
1250	6 (10)/0,4	У/Ун-0; Д/Ун-11	1350	13250	5	0,5
1600	6 (10)/0,4	У/Ун-0; Д/Ун-11	1700	15000	6	0,4
2500	6 (10)/0,4	У/Ун-0; Д/Ун-11	2400	24000	6	0,4

Трансформаторы мощностью от 25 кВА до 250 кВА включительно выпускаются со схемой и группой соединения обмоток У/Zн-11.

Габаритные и установочные размеры

Каталог.cdr

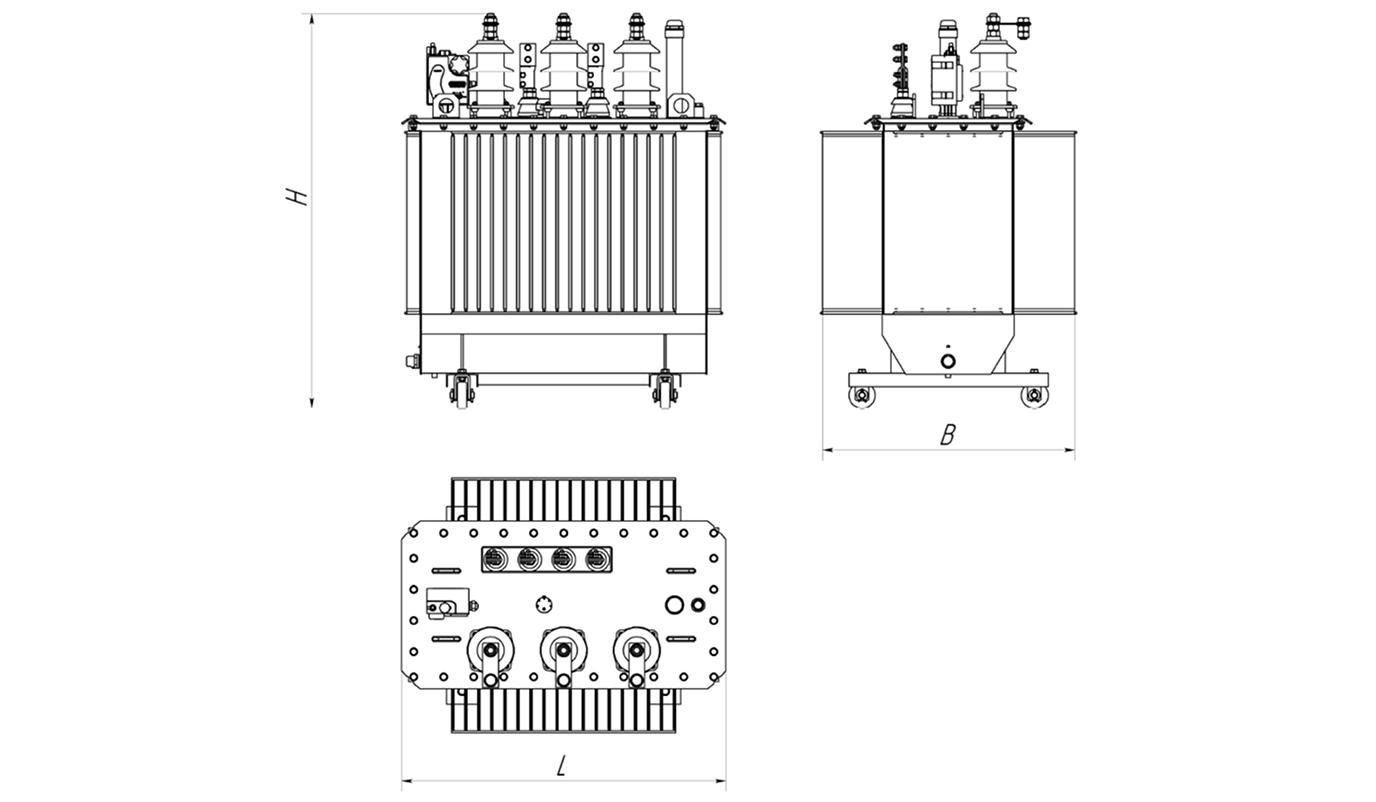

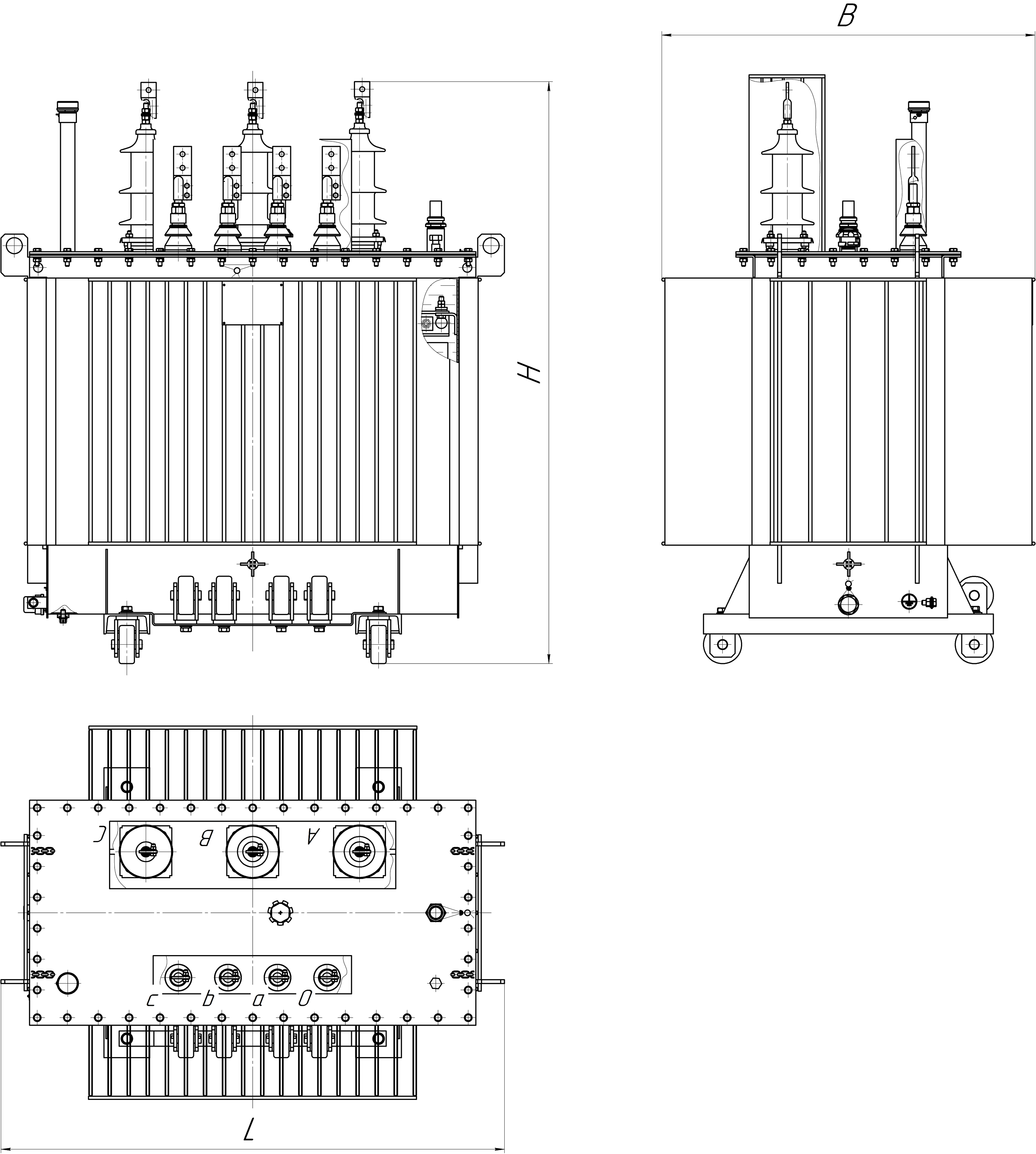

Габаритные размеры трансформатора
Номинальная мощность, кВА	Длина, (L) мм	Ширина, (B) мм	Высота, (H) мм	Расстояние между изоляторами ВН, (К) мм	Расстояние между средними линиями швеллера		Масса масла, кг	Масса полная, кг
Номинальная мощность, кВА	Длина, (L) мм	Ширина, (B) мм	Высота, (H) мм	Расстояние между изоляторами ВН, (К) мм	По продольной По поперечной оси, (A) мм оси, (А1) мм		Масса масла, кг	Масса полная, кг
25	840	550	850	170	450	400	80	295
40	840	550	900	170	450	400	95	345
63	970	570	1235	170	500	400	120	500
100	1000	730	1355	190	550	450	150	665
160	1080	760	1450	190	550	550	185	900
250	1225	790	1560	230	550	550	290	1225
400	1360	810	1720	230	660	660	360	1660
630	1560	1040	1800	230	660	660	515	2370
1000	1845	1150	1950	230	820	820	655	3150
1600	1985	1295	2350	250	1070	1070	1100	4680
2500	2190	1680	2710	250	1070	1070	1245	6900
