Трансформаторы масляные трехфазные железнодорожные типа ТМЖ

Трансформаторы трехфазные, масляные типа ТМЖ мощностью 25-1600 кВА с естественным масляным охлаждением, с переключением без возбуждения, включаемый в сеть переменного тока частотой 50 Гц, предназначен для преобразования электроэнергии трехфазного переменного тока напряжением 27,5кВ в электроэнергию переменного тока напряжением 0,4кВ для питания электрооборудования железных дорог. Трансформатор предназначен для эксплуатации в районах с умеренным климатом, при высоте установки над уровнем моря не более 1000 м. Трансформатор изготавливается в соответствии с O’zDSt и Ts 00212908-08:2018.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности – 25÷1600 кВА.
Номинальное напряжение первичной обмотки ВН: 27,5 кВ.
Регулирование напряжения ПБВ со стороны ВН: ±2х2,5%.
Климатическое исполнение – У1; УХЛ1; Т1.

Условные обозначения трансформаторов

Т – Трансформатор трехфазный.
М – Масляное охлаждение с естественной циркуляцией воздуха и масла.
Ж – Железнодорожный.
Х – Номинальная мощность, кВА.
27,5 – Напряжения обмотки ВН, кВ.
У1 – климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Технические характеристики трансформаторов ТМЖ мощностью 25÷1600 кВА
Номинальная мощность, кВА	Номинальное напряжение, кВ	Схема и группа соединения обмоток	Потери, Вт		Напряжение короткого замыкания, %	Ток холостого хода, %
Номинальная мощность, кВА	Номинальное напряжение, кВ	Схема и группа соединения обмоток	Холостого хода	Короткого замыкания	Напряжение короткого замыкания, %	Ток холостого хода, %
25	27,5/0,4	У/Ун-0	175	610	6	2,0
100	27,5/0,4	У/Ун-0; Д/Ун-11	380	1970	6	1,2
160	27,5/0,4	У/Ун-0; Д/Ун-11	560	2650	6	1,0
250	27,5/0,4	У/Ун-0; Д/Ун-11	800	3700	6	0,8
400	27,5/0,4	У/Ун-0; Д/Ун-11	1090	5900	6	0,6
630	27,5/0,4	Д/Ун-11	1700	8500	6	0,5
1000	27,5/0,4	У/Ун-0	2000	1150	7,2	0,4
1600	27,5/0,4	У/Ун-0	2750	18000	7,2	0,3

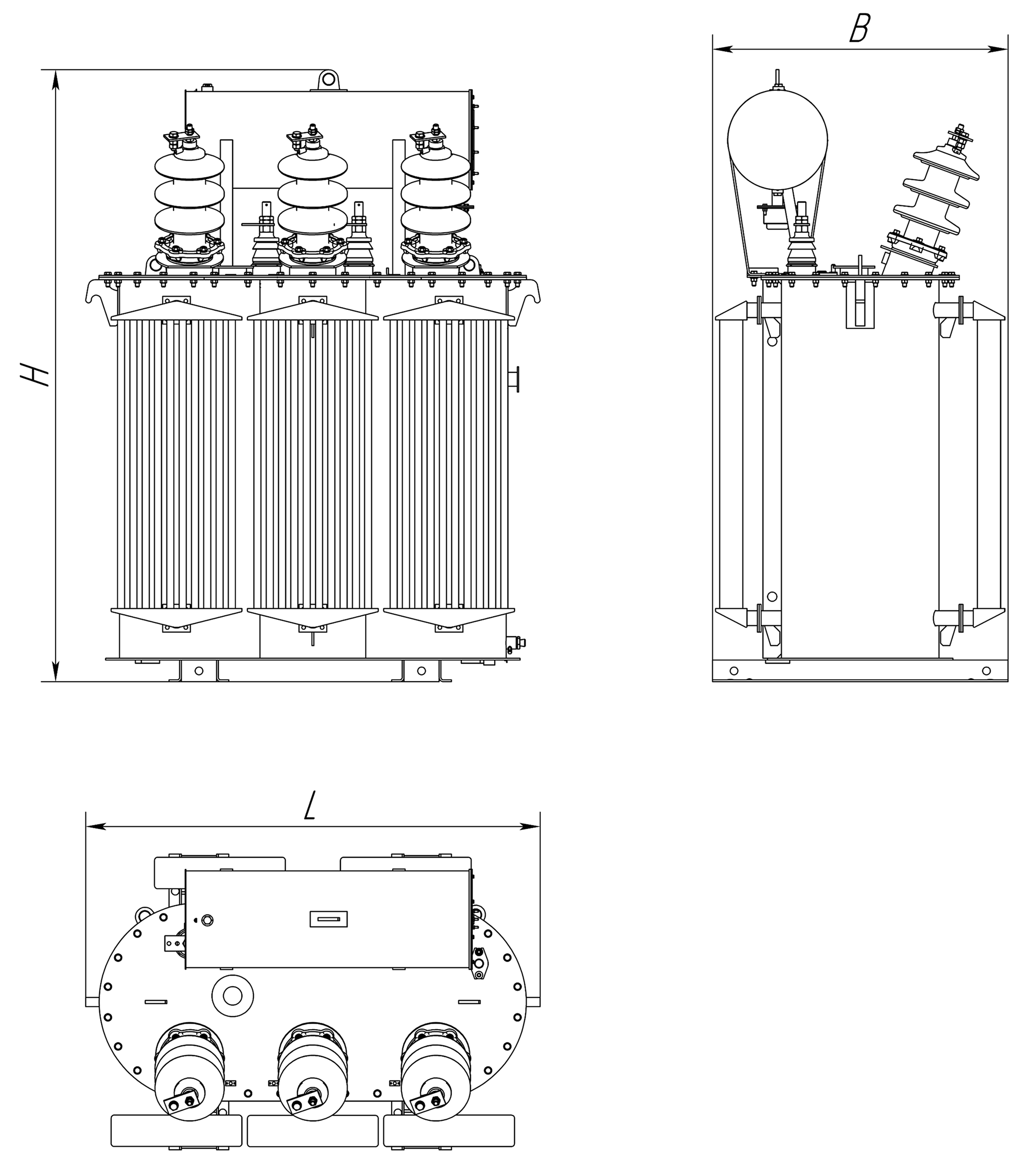

Габаритные и установочные размеры

Габаритные размеры трансформатора
Номинальная мощность, кВА	Длина, (L) мм	Ширина, (B) мм	Высота, (H) мм	Расстояние между средними линиями швеллера		Масса масла, кг	Масса полная, кг
Номинальная мощность, кВА	Длина, (L) мм	Ширина, (B) мм	Высота, (H) мм	По продольной оси,(A) мм	По поперечной оси, (А1) мм	Масса масла, кг	Масса полная, кг
25	1040	820	1310	400	550	175	600
100	1200	840	1640	420	605	310	1040
160	1300	860	1700	420	605	380	1290
250	1400	930	1890	420	605	330	1700
400	1460	960	2000	760	760	565	2095
630	1950	1240	2130	820	820	950	3500
1000	2310	1270	2385	1070	1070	950	3850
1600	2610	1285	2560	1070	1070	1340	4800
