Трансформаторы типа ТДТНЖ-16000÷40000 /220/27,5/11 для железных дорог, электрифицированных на переменном токе

Трансформатор ТДТНЖ силовой, трехфазный, трехобмоточный колокольного типа с естественной циркуляцией воздуха и масла, железнодорожный, мощностью – 16000, 25000, 40000 кВА. Трансформаторы мощностью от 25000 кВА изготавливаются с баками «колокольного» типа. Трансформаторы предназначены для питания электрифицированных дорог на переменном токе. Основные технические параметры и изготовление трансформаторов согласно ГОСТ Р 51559.

Узнать стоимость

Описание

Диапозон мощности

Напряжение номинальное обмотки ВН-220 кВ Напряжение номинальное обмотки СН-27,5 (38,5) кВ Напряжение номинальное обмотки НН-6,6; 11 (27,5) кВ

Условные обозначения трансформаторов

Т – Трансформатор трехфазный.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Т – Трехобмоточный.
Н – С регулированием напряжения под нагрузкой (РПН).
Ж – для питания электрифицированных железных дорог на переменном токе
Х – Номинальная мощность, кВА.
220 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150

Основные технические характеристики

Основные технические характеристики
Наименование параметра	Значение
Номинальная мощность, кВA	16000	25000	40000
Потери холостого хода, кВт	29	39	54
Потери короткого замыкания, кВт	115	160	220
Ток холостого хода, %	0,6	0,5	0,4
Напряжение короткого замыкания ВН-СН, %	12,5	12,5	12,5
Напряжение короткого замыкания ВН-НН, %	20	20	20
Напряжение короткого замыкания СН-НН, %	7,5	7,5	7,5

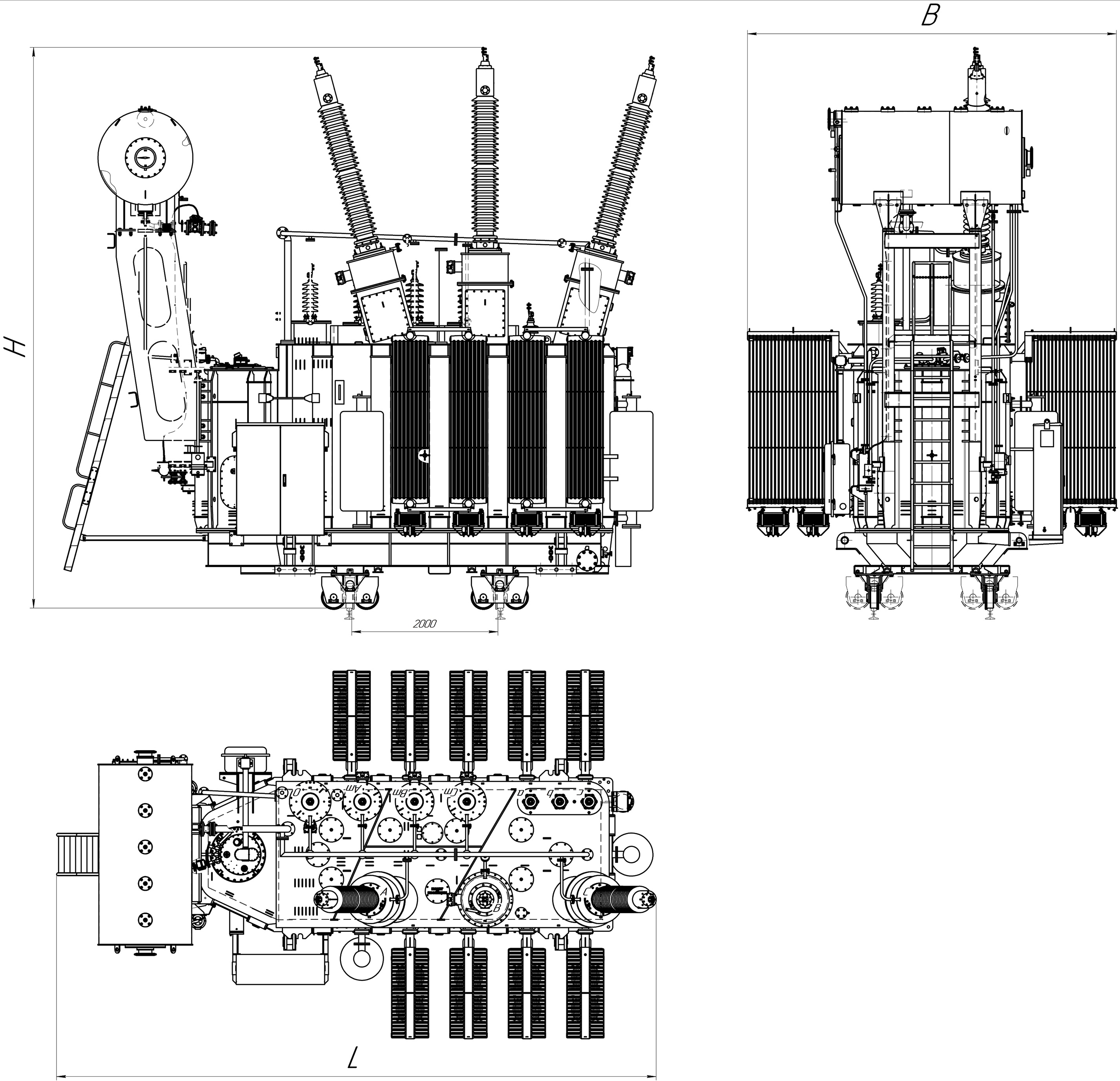

Габаритные размеры, мм
L - длинна	9000	9000	9000
B - ширина	5000	5150	5350
Н - высота	7350	7350	7350
Масса масла, кг	25000	30000	30000
Масса отправочная, кг	76500	85000	93500
Масса полная, кг	90000	100000	110000
