Трансформаторы силовые двухобмоточные, передвижные на салазках, типа ТМНП-2500÷6300-У1(УХЛ1)

Трансформаторы силовые, трехфазные, двух-обмоточные, с естественной циркуляцией масла, с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Предназначены для работы в системах передачи электроэнергий, обеспечивая при этом минимальные электрические потери в линиях электропередач. Трансформаторы передвижные на салазках. Применение трансформатора типа ТМНП - позволяет обеспечить потребителю надежное электроснабжение в течение всего срока эксплуатации.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 2500÷6300 кВА.
Напряжение первичной обмотки ВН: 35 кВ.
Климатическое исполнение: У1 или УХЛ1.

Условные обозначения трансформаторов

Т – Трансформатор трехфазный.
М – Охлаждение масляное с естественной циркуляцией масла и воздуха.
Н – С регулированием напряжения под нагрузкой (РПН).
П – Передвижной на салазках.
Х – Номинальная мощность, кВА.
35 – Класс напряжения, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Основные технические характеристики ТМНП-2500÷6300/35У1 (УХЛ1)
Тип трансформатора	Номинальная мощность, кВА	Номинальное напряжение, кВ		Схема и группа соединения обмоток	Потери, кВт		Напряжение короткого замыкания, %	Ток холостого хода, %
Тип трансформатора	Номинальная мощность, кВА	ВН	НН	Схема и группа соединения обмоток	Холостого хода	Короткого замыкания	Напряжение короткого замыкания, %	Ток холостого хода, %
ТМНП-2500/35	2500	35	11; 6,3	Ун/Д-11	4,1	23,5	6,5	0,8
ТМНП-4000/35	4000	35	11; 6,3	Ун/Д-11	5,6	33,5	6,5	0,5
ТМНП-6300/35	6300	35	11; 6,3	Ун/Д-11	8,0	46,5	7,5	0,3

Габаритные и установочные размеры

Габаритные размеры трансформаторов
Тип трансформатора	Габаритные размеры, мм										Масса, кг
Тип трансформатора	L	B	H	H1	H2	H3	N	K	b	b1	Полная	Трансп.	Масла
ТМНП-2500/35	3200	2300	3330	2020	280	723	400	200	280	205	9145	7700	2120
ТМНП-4000/35	3400	3190	3550	2390	275	723	400	240	285	230	11498	9418	2980
ТМНП-6300/35	4200	3230	3800	2660	275	723	400	240	310	260	14995	11505	3300

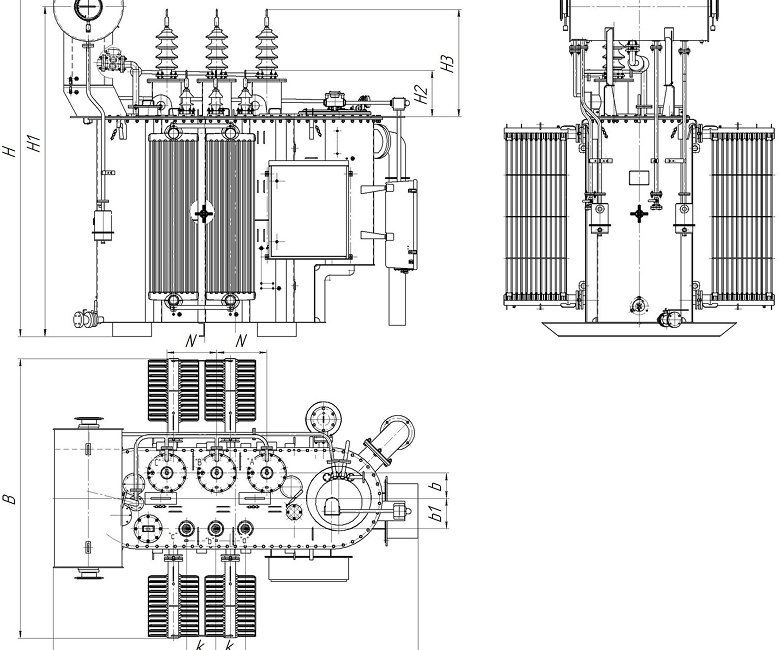

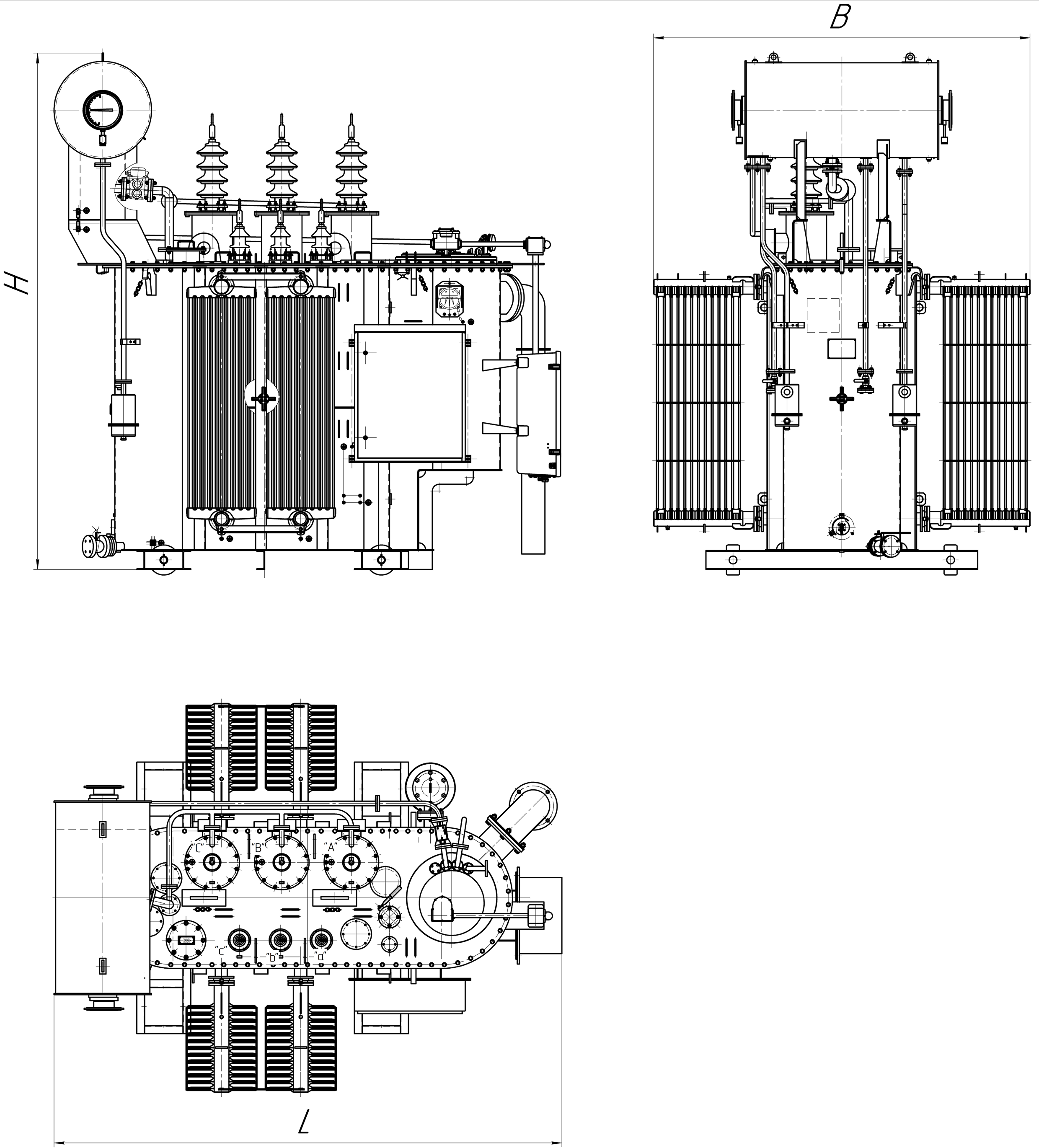

Габаритные чертежи
