Трансформаторы типа ОМ, ОМП

Трансформаторы однофазные, масляные типа ОМ и преобразовательные ОМП с естественным масляным охлаждением, включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии в сетях энергосистем, питания электрооборудования железных дорог и других однофазных потребителей электроэнергии. Трансформатор соответствует требованиям Ts 00212908-03:2016; О´zDst

Узнать стоимость

Описание

Диапозон мощности

Каталог.cdr

0,63-1,25 кВА для ОМ и 4-10 кВА для ОМП.
Номинальное напряжение первичной обмотка ВН: 6; 10 кВ.
Климатическое исполнение: У1; УХЛ1; Т1.
Регулирование напряжения осуществляется со стороны обмотки НН.

Условные обозначения трансформаторов

О – Однофазный трансформатор.
М – Масляное охлаждение с естественной циркуляцией воздуха и масла.
П – Преобразовательный.
X – Номинальная мощность, кВА.
6(10) – Номинальное напряжение обмотки ВН, кВ.
У1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Каталог.cdr

Основные технические характеристики трансформаторов

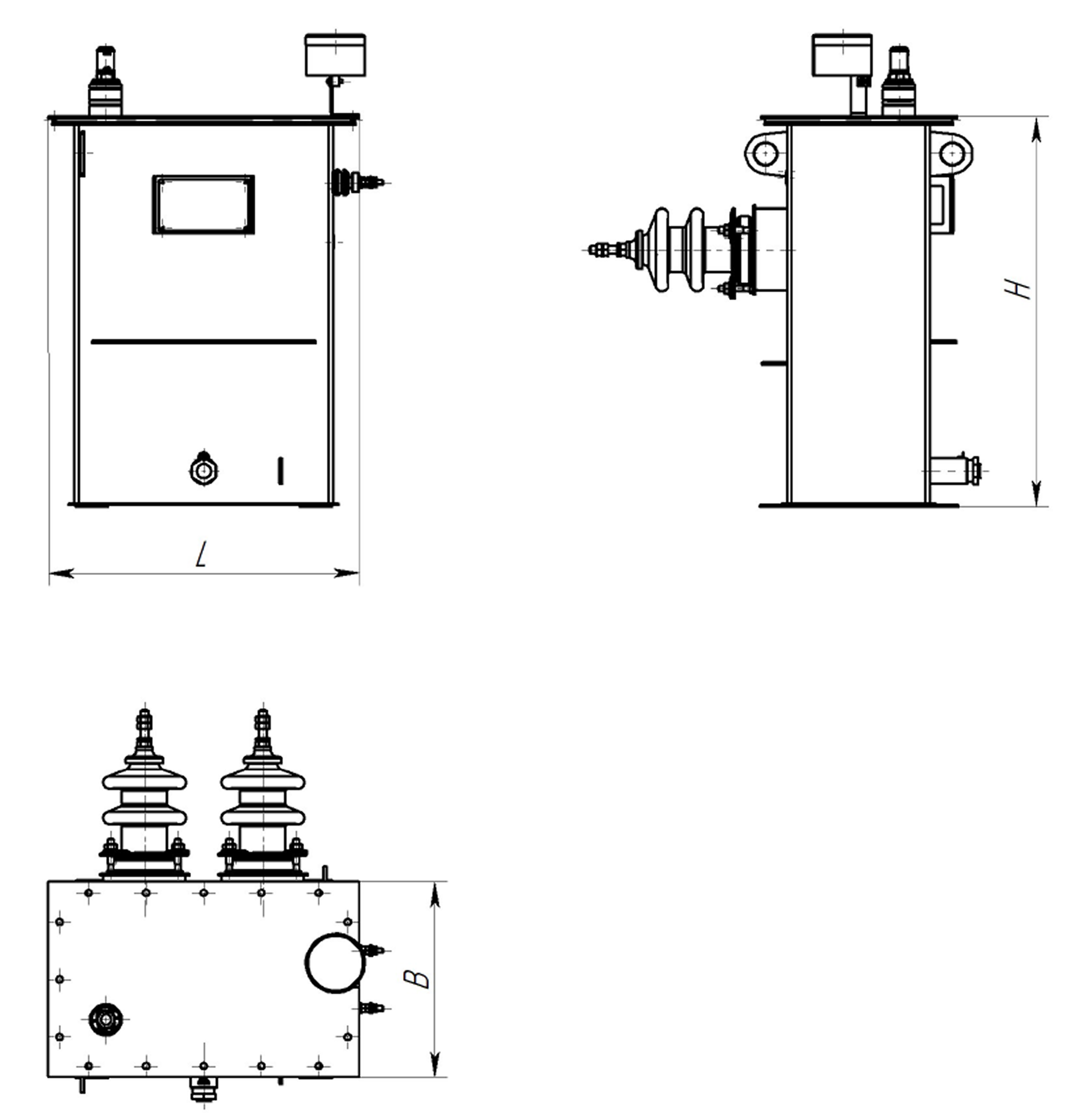

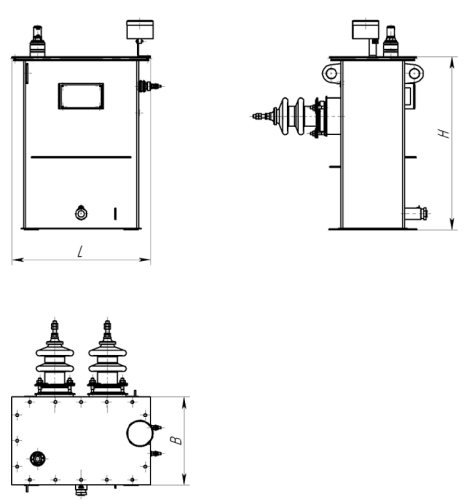

Тип трансформатора	Схема и группа соединения обмоток	Ток холостого хода, %	Потери, Вт		Напряжение короткого замыкания, %	Габаритные размеры, мм			Масса, кг
Тип трансформатора	Схема и группа соединения обмоток	Ток холостого хода, %	Холостого хода	Короткого замыкания	Напряжение короткого замыкания, %	L	B	H	Масса, кг
ОМ-0,63/10(6)	1/1-0	30	20	40	6,0	470	330	630	40
ОМ-1,25/10(6)	1/1-0	15	25	60	5,0	470	330	630	45
ОМ-2,5/10(6)	1/1-0	10	30	110	4,5	510	440	650	60
ОМП-4/10(6)	1/1-0	7,5	37	155	4,5	480	395	550	130
ОМП-6/10(6)	1/1-0	6,5	48	190	4,0	480	395	645	130
ОМП-10/10(6)	1/1-0	4	66	290	3,5	480	395	645	130
