Трансформаторы серии ОСМ

Трансформаторы серии ОСМ мощностью от 0,063 до 4,0 кВА напряжением первичной обмотки от 220 до 660 В, вторичных обмоток от 12 до 380 В предназначены для питания цепей управления, местного освещения, сигнализации и автоматики. Трансформаторы соответствуют требованиям: ГОСТ 19294.

Узнать стоимость

Описание

Диапозон мощности

- Виды климатического исполнения: УЗ, УХЛЗ и ТЗ по ГОСТ 15150.
- Рассчитаны на установку в закрытых помещениях.
- Исполнение трансформаторов мощностью 1,6; 2,5 и 4,0 кВА устанавливаются на горизонтальной плоскости, а мощностью до 1,0 кВА, включительно как на горизонтальной, так и на вертикальной плоскостях.
- Степень защиты IP00 по ГОСТ 14254. По согласованию между заказчиком и изготовителем трансформаторы могут выполняться со степенью защиты контактных зажимов IP20.

Условные обозначения трансформаторов

О – Однофазный.
С – Сухой.
М – Многоцелевого назначения.
У3 – Климатическое исполнение и категория размещения

Основные технические характеристики

Каталог.cdr

Основные технические характеристики трансформаторов и группа соединений трансформаторов
Тип трансформатора	Номинальная мощность вторичной обмотки, кВА	Напряжение короткого замыкания, %	Ток холостого хода, %	Номинальное напряжение обмоток, В		Схема и группа соединения обмоток
Тип трансформатора	Номинальная мощность вторичной обмотки, кВА	Напряжение короткого замыкания, %	Ток холостого хода, %	Первичной	Вторичной	Схема и группа соединения обмоток
ОСМ-0,063	0,063	16	31,5	220; 380; 660	12; 14; 24; 29; 42; 56; 110; 130; 220; 260	1/1-0
ОСМ-0,1	0,100	11,5	31,5	220; 380; 660		1/1-0
ОСМ-0,16	0,160	8,5	30	220; 380; 660		1/1-0
ОСМ-0,25	0,250	7	30	220; 380; 660	24; 29; 42; 56; ПО; 130; 220; 260	1/1-0
ОСМ- 0,4	0,400	5,5	25,5	220; 380; 660	24; 29; 42; 56; ПО; 130; 220; 260	1/1-0
ОСМ-0,63	0,630	5,0	25	220; 380; 660	24; 42; 110; 220	1/1-0
ОСМ-1,0	1,000	4,5	23,5	220; 380; 660	42; 110; 220	1/1-0
ОСМ-1,6	1,600	4,0	16	220; 380; 660	110; 220; 380	1/1-0
ОСМ-2,5	2,500	3,5	16	220; 380; 660		1/1-0
ОСМ-4,0	4,000	3,0	10,5	220; 380; 660		1/1-0

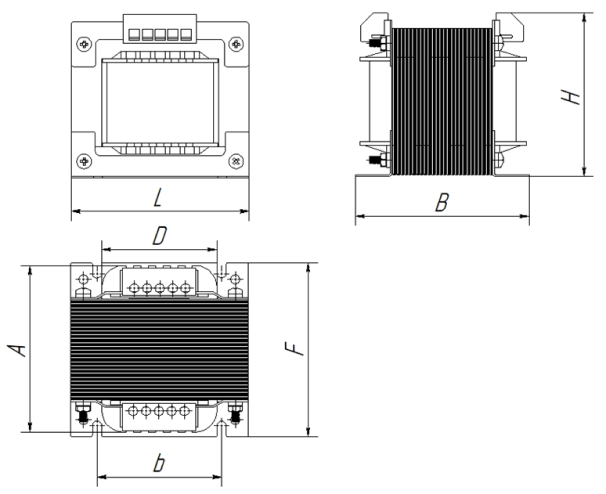

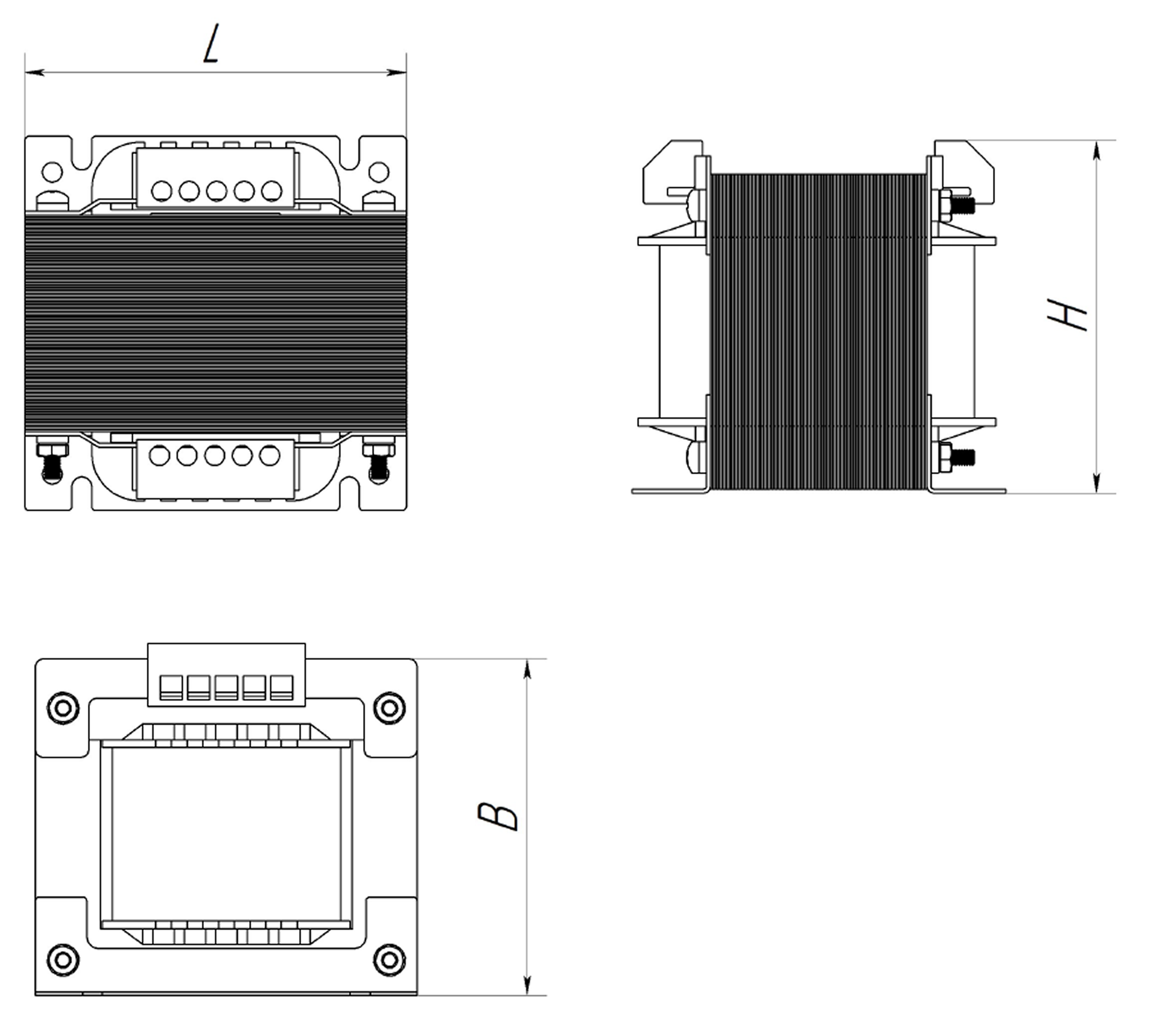

Габаритные и установочные размеры

Габаритные, установочные размеры и масса трансформатора
Тип трансформатора	Габаритные размеры, мм							Масса, кг
Тип трансформатора	A	B	b	D	F	H	L	Масса, кг
ОСМ-0,063	70	78	49	55	88	90	88	1,8
ОСМ-0,1	70	78	49	55	88	90	88	2,1
ОСМ-0,16	106	95	60	64	120	140	104	2,7
ОСМ-0,25	106	95	60	64	120	140	104	3,5
ОСМ- 0,4	110	147	105	107	137	176	162	4,3
ОСМ-0,63	110	147	105	107	137	176	162	5,9
ОСМ-1,0	110	147	105	107	137	176	162	6,4
ОСМ-1,6	106	250	200	180	160	217	246	18,7
ОСМ-2,5	106	250	200	180	160	217	246	27,3
ОСМ-4,0	106	250	200	180	160	217	246	29,2

По согласованию с потребителем допускается изготовление трансформаторов с отличающимися от приведенных параметрами любого конструктивного исполнения.
