Трансформаторы силовые трехобмоточные с РПН типа ТДТН-25000÷63000/220-У1(УХЛ1)

Трансформатор силовой, трехфазный, трехобмоточный с естественной циркуляцией масла и принудительной циркуляцией воздуха, с регулированием напряжения под нагрузкой (РПН), с переключением ответвления без возбуждения (ПБВ). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Применение трансформатора типа ТДТН – позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 25000÷63000 кВА.
Напряжение первичной обмотки ВН: 158кВ.
Напряжение обмотки СН: 38,5 кВ.
Климатическое исполнение: У1 или УХЛ1.

Условные обозначения трансформаторов

Т – Трансформатор трехфазный.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Т – Трехобмоточный.
Н – С регулированием напряжения под нагрузкой (РПН).
Х – Номинальная мощность, кВА.
150 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Технические характеристики трансформаторов типа ТДТН-25000÷63000/220-У1(УХЛ1)
Наименование параметра	Значение
Тип трансформатора	ТДТН
Номинальная мощность, кВА	25000	40000	63000
Номинальное напряжение обмотки ВН, кВ	-
Номинальное напряжение обмотки СН, кВ	38,5
Номинальное напряжение обмотки НН, кВ	6,6; (11,0)
Схема и группа соединения обмоток	Ун/Ун/Д-0-11
Потери холостого хода, кВт	45	54	65
Потери короткого замыкания, кВт	130	220	285
Напряжение короткого замыкания ВН-СН, %	12,5	12,5	11,0
Напряжение короткого замыкания ВН-НН, %	20	22,0	18,5
Напряжение короткого замыкания СН-НН, %	6,5	9,5	6,5
Ток холостого хода, %	0,7	0,5	0,7

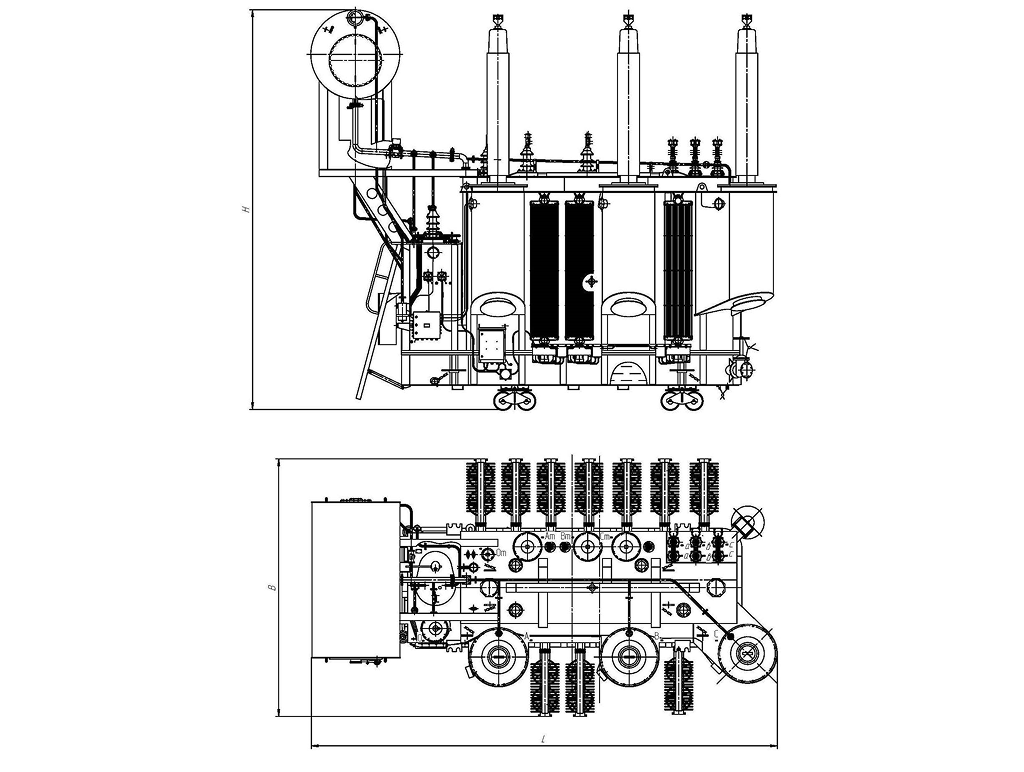

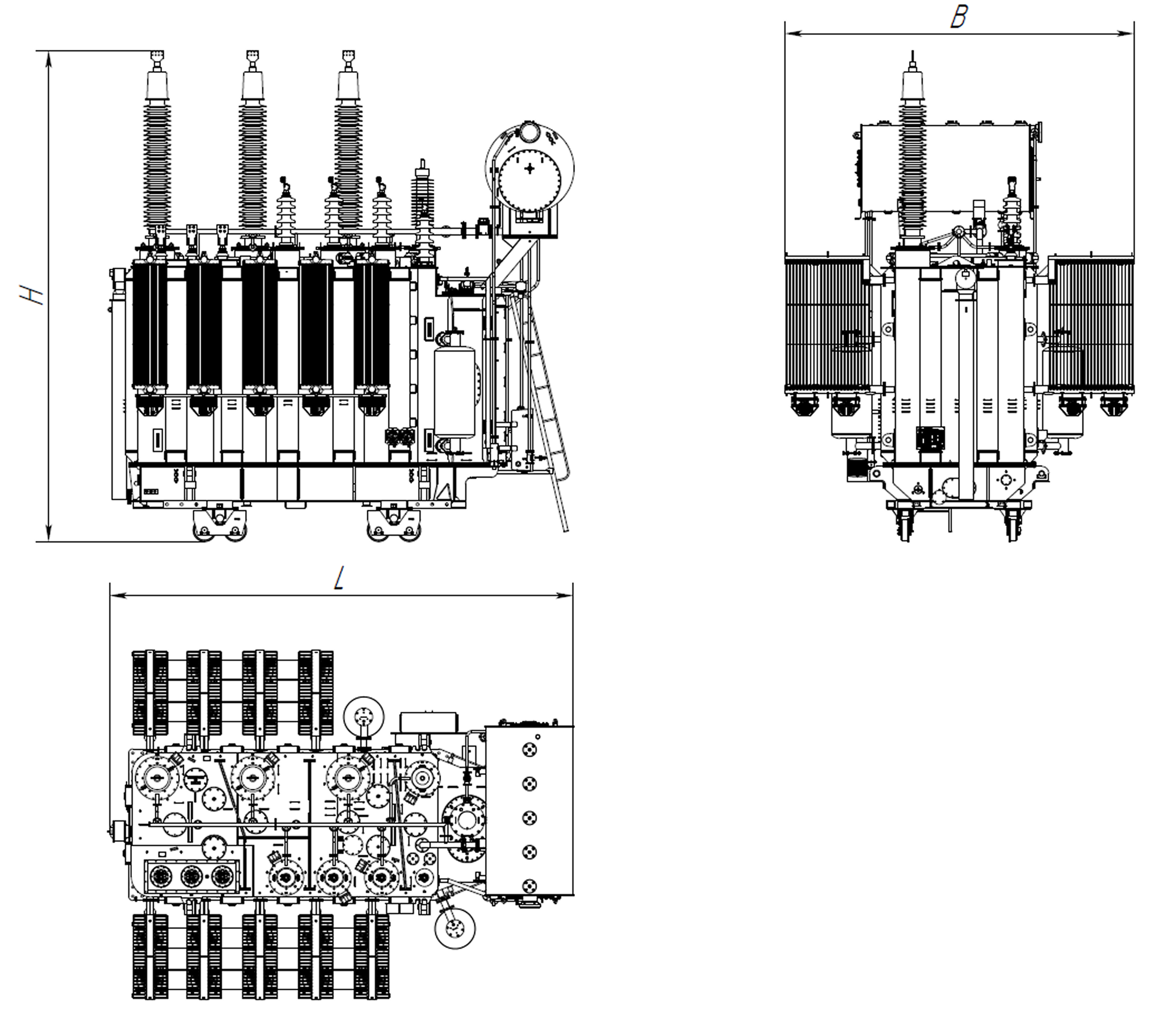

Габаритные размеры, мм
L - длинна	9600	9000	8400
B - ширина	5150	5350	4750
Н - высота	8050	7350	7200
Масса масла, кг	31000	35000	37400
Масса транспортная, кг	90000	100000	105500
Масса полная, кг	110000	115000	118500
