Трансформатор типа ТРДЦН-63000/220-У1 энергоэффективный, с пониженными потерями

Трансформатор ТРДЦН-63000/220-У1 силовой, двухобмоточный, с расщепленными обмотками НН, с баком колокольного типа, с принудительной циркуляцией воздуха и масла, с регулированием напряжения под нагрузкой (РПН). Изготовляется для районов с умеренным климатом с температурой окружающего воздуха от - 45°С до + 40°С. Трансформатор имеет плоско шихтованную магнитную систему из высококачественной электротехнической стали. Обмотки трансформатора изготовлены из медного провода. Трансформатор соответствует требованиям ГОСТ 17544.

Узнать стоимость

Описание

Условные обозначения трансформаторов

Т – трансформатор
Р – расщепленной обмоткой
ДЦ – принудительным дутьем
Н – регулируемый под нагрузкой
63000 – Номинальная мощность, кВА.
220 – Класс напряжения ВН, кВ.
У1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Каталог.cdr

Технические характеристики трансформатора типа ТРДЦН-63000/220-У1 энергоэффективный, с пониженными потерями
Наименование	Параметры
Климатическое исполнение	У1
Температура окружающей среды	плюс 40°С минус 45°С
Класс нагревостойкости	Б (категория II по ГОСТ 9920)
Номинальная мощность обмоток ВН/НН1-НН2, кВА	63000/11-11
Номинальное напряжение обмотки ВН, В:	230000
Номинальное напряжение обмотки НН1-НН2, В	11000-11000
Номинальная частота, Гц	50
Число фаз	3
Схема и группа соединения обмоток	Ун/Д-Д-11-11
Вид и диапазон регулирования на стороне ВН	РПН в нейтрале ВН ±(12х1,0)%
Тип переключателя	RS 9 III 200-123/ К 14273 W или аналоги
Уровень внешней изоляции по ГОСТ 9920	Б (категория II)
Потери холостого хода, кВт	70,0
Потери короткого замыкания, кВт	265,0
Ток холостого хода, %	0,5
Напряжение короткого замыкания на основном ответвлении, отнесенной к номинальной мощности в режиме ВН-НН, %	11,5
Напряжение короткого замыкания на основном ответвлении, отнесенной к номинальной мощности в режиме ВН-НН1(НН2), %	21,0
Напряжение короткого замыкания на основном ответвлении, отнесенной к номинальной мощности в режиме НН1-НН2, %	28,0
Тип системы охлаждения	OFAF (ДЦ)
Степень защиты	IP 00
Встроенные трансформаторы тока: на вводе ВН (по две шт. на каждой фазе)	600-400-300-200/5
Встроенные трансформаторы тока: на вводе нейтрали (по две шт. на каждой фазе)	600-400-300-200/5
Форма катков	С ребордой
Напряжение питания цепей управления системы  охлаждения /РПН В	Переменное 380/220
Нейтраль	Заземленная
Передвижение	Продольно-поперечное
Колея, мм	1524х3000
Габаритные размеры, мм не более длина/ширина/высота	8675/4020/6620
Вводы 230 кВ	ГКТ II-45-200/2000 01; ГКТ III-60-252/2000 01 (Возможно замена) Внутренняя изоляция - сухая типа «RIP»
Автоконтроллер	УП-100
Тип газового реле	BF-80/Q
Тип привода РПН	МZ-4,4
Тип маслоуказателя	МС-2
Тип трансформаторного масла	ГК (ВГ)
Масса трансформатора полная /транспортная/отправочная без масла, кг, не более	102800/91800/64400
Масса масла, кг, не более	27400
Масло, подлежащее доливке, кг, не более (Заводом не поставляется)	3600
Силикагель для фильтра термосифонного, кг, не более (Заводом не поставляется)	160
Тип упаковки и способ транспортировки	Частичная, ж/д транспортом
Сейсмостойкость баллов по шкале MSK-64	8
Тип охладителей	Вентиляторы
Длина пути утечки внешней изоляции по ГОСТ 9920, см/кВ	Не менее 2,25

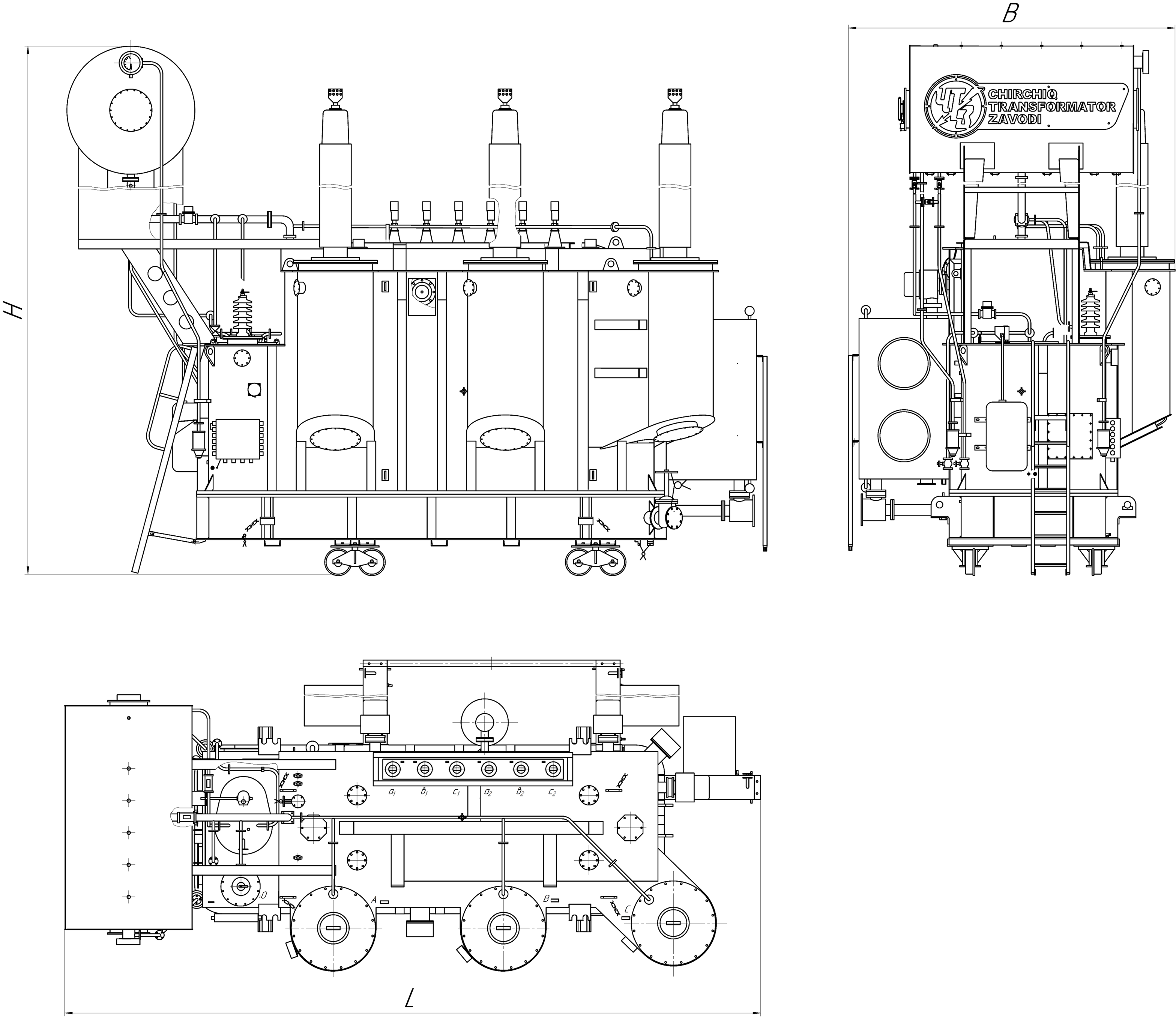

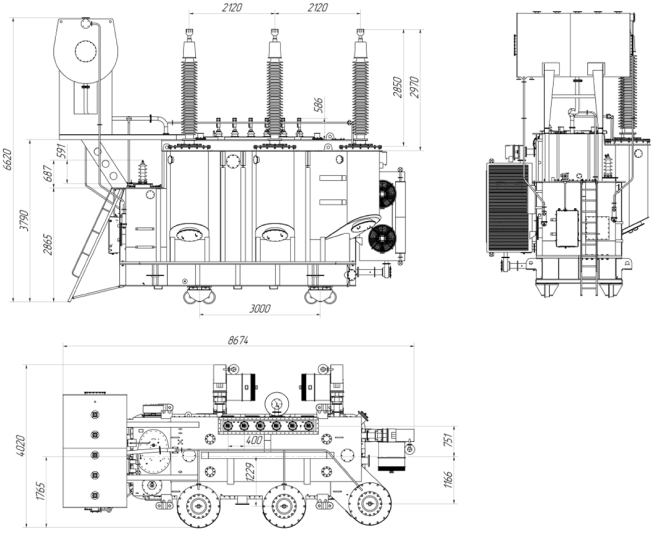

Габаритные чертежи
