Трансформаторы серии ТС3Л; ТСЛ

Трансформаторы серии ТСЛ и ТС3Л трехфазные, сухие, двухобмоточные с литой изоляцией предназначены для преобразования электроэнергии. Режим работы - длительный. Температура окружающей среды от -45°С до +40°С. Относительная влажность воздуха не более 80% при + 25 °С. Номинальная частота - 50 Гц. Схема и группа соединений обмоток У/Ун-0 или У/Ун-11. Степень защиты IP21 по ГОСТ 14234.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 400÷2500 кВА.
Номинальное напряжение первичной обмотки ВН,6 (10) кВ.
Регулирование напряжения ПБВ со стороны ВН: ±2х2,5%.
Климатическое исполнение: У3.

Условные обозначения трансформаторов

Т – Трехфазный.
С – Сухой
З – в защищенном исполнении
Л – С литой изоляцией.
Х – Номинальная мощность, кВА.
УЗ – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Каталог.cdr

Технические характеристики

Наименование параметра
ТСЗЛ; ТСЛ

Мощность, кВА

Номинальная мощность, кВА
400 630 1000 1600 2500

-ВН
6; 10

-НН
0,23; 0,4; 0,69

Схема и группа соединения обмоток
У/Ун-0 / Д/Ун-11

Способ и диапазон регулирования
ПБВ±2х2,5%

Потери холостого хода, Вт
1150
1650 2100 2800 4300

Потери короткого замыкания, Вт
4300 6400 8750 13500 18400

Ток холостого хода, %
1,2 1,0 0,8 0,6 0,4

Напряжение короткого замыкания, %
6 6 6 6 6

Габаритные и установочные размеры

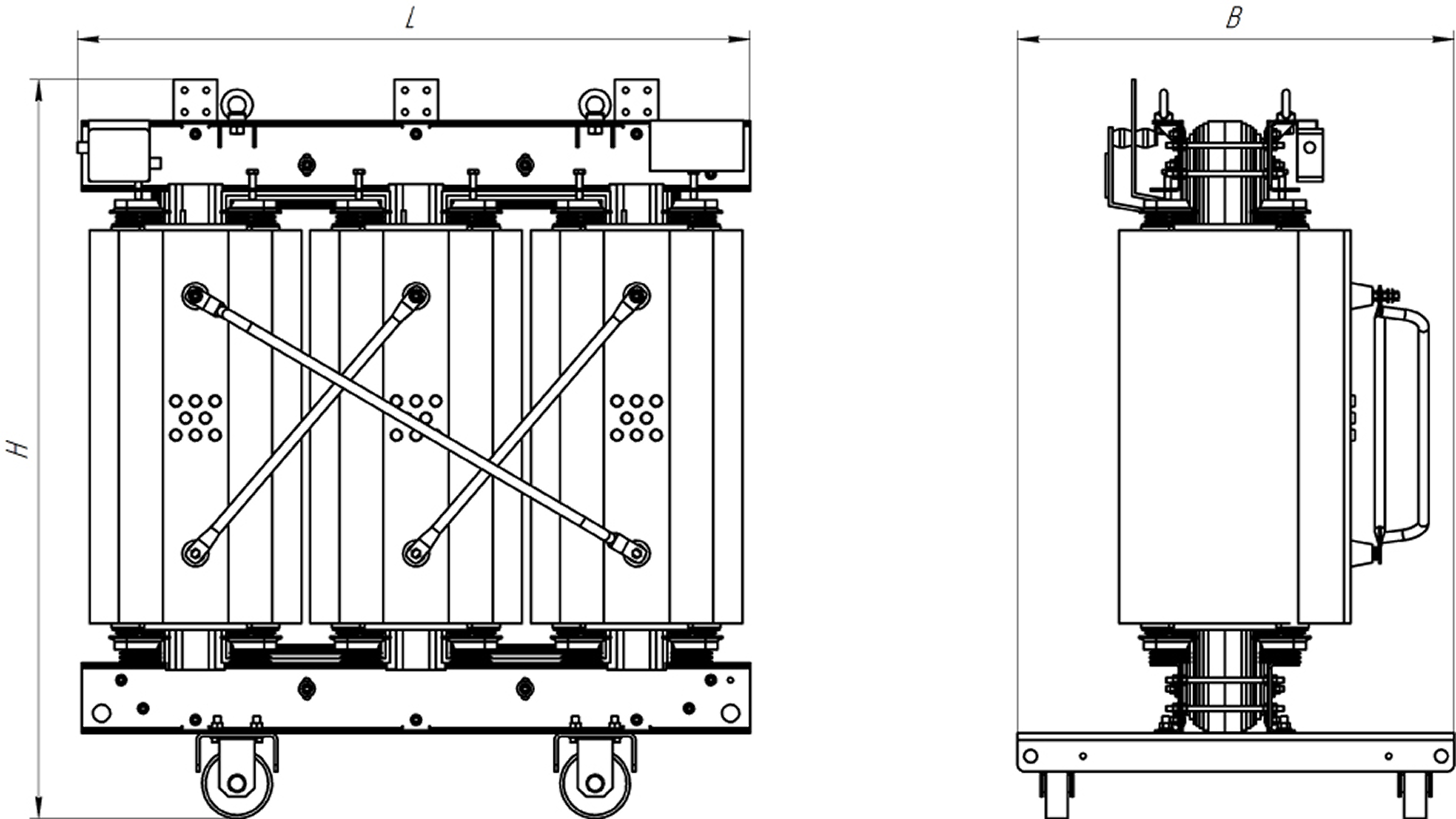

Габаритные и установочные размеры трансформаторов
Тип трансформатора	Габаритные размеры, мм
	L	B	H
ТСЛ/ТСЗЛ-400	1350/1600	850/1195	1265/1450
ТСЛ/ТСЗЛ-630	1390/1640	850/1205	1410/1620
ТСЛ/ТСЗЛ-1000	1530/1780	1000/1245	1695/1905
ТСЛ/ТСЗЛ-1600	1650/1900	1000/1295	1975/2185
ТСЛ/ТСЗЛ-2500	1840/2090	1300/1345	2275/2485

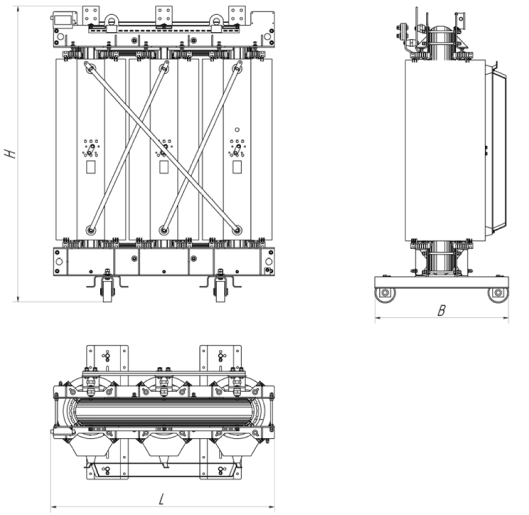

Габаритные чертежи
