Трансформаторы серии ТС3

Трансформаторы серии ТС3 трехфазные, сухие, двухобмоточные предназначены для преобразования электроэнергии. Режим работы - длительный. Температура окружающей среды от -45°С до +40°С. Номинальная частота - 50 Гц. Схема и группа соединений обмоток У/Ун-0 или Д/Ун-11. Степень защиты IP00 (IP21, 31) по ГОСТ 14234.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 63 ÷ 2500 кВА.
Номинальное напряжение обмотки НН 0,23(0,4, 0,69) кВ.
Номинальное напряжение обмотки ВН 6 (10, 10,5) кВ.
Регулирование напряжения ПБВ со стороны ВН: ±2х2,5%.
Климатическое исполнение: У3.

Условные обозначения трансформаторов

Т – Трехфазный.
С – Сухой
З – В защищенном исполнении
Х – Номинальная мощность, кВА.
УЗ – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Технические характеристики
Наименование параметра	ТСЗ
Наименование параметра	Мощность, кВА
Номинальная мощность, кВА	63	100	160	250	400	630	1000	1600	2500
-ВН	6; 10; 10,5					6; 10
-НН	0,23; 0,4	0,23; 0,4; 0,69				0,4; 0,69
Схема и группа соединения обмоток	У/Ун-0	У/Ун-0 / Д/Ун-11
Способ и диапазон регулирования	ПБВ±5%	ПБВ±2х2,5%
Потери холостого хода, Вт	380	490	700	900	1200	1800	2400	3100	4600
Потери короткого замыкания, Вт	1000	1500	2000	3000	4200	6000	9000	13000	20500
Ток холостого хода, %	1,5	1,2	1,0	0,8	0,7	0,6	0,5	0,4	0,2
Напряжение короткого замыкания, %	5,5	5,5	5,5	5,5	5,5	5,5	5,5	5,5	6

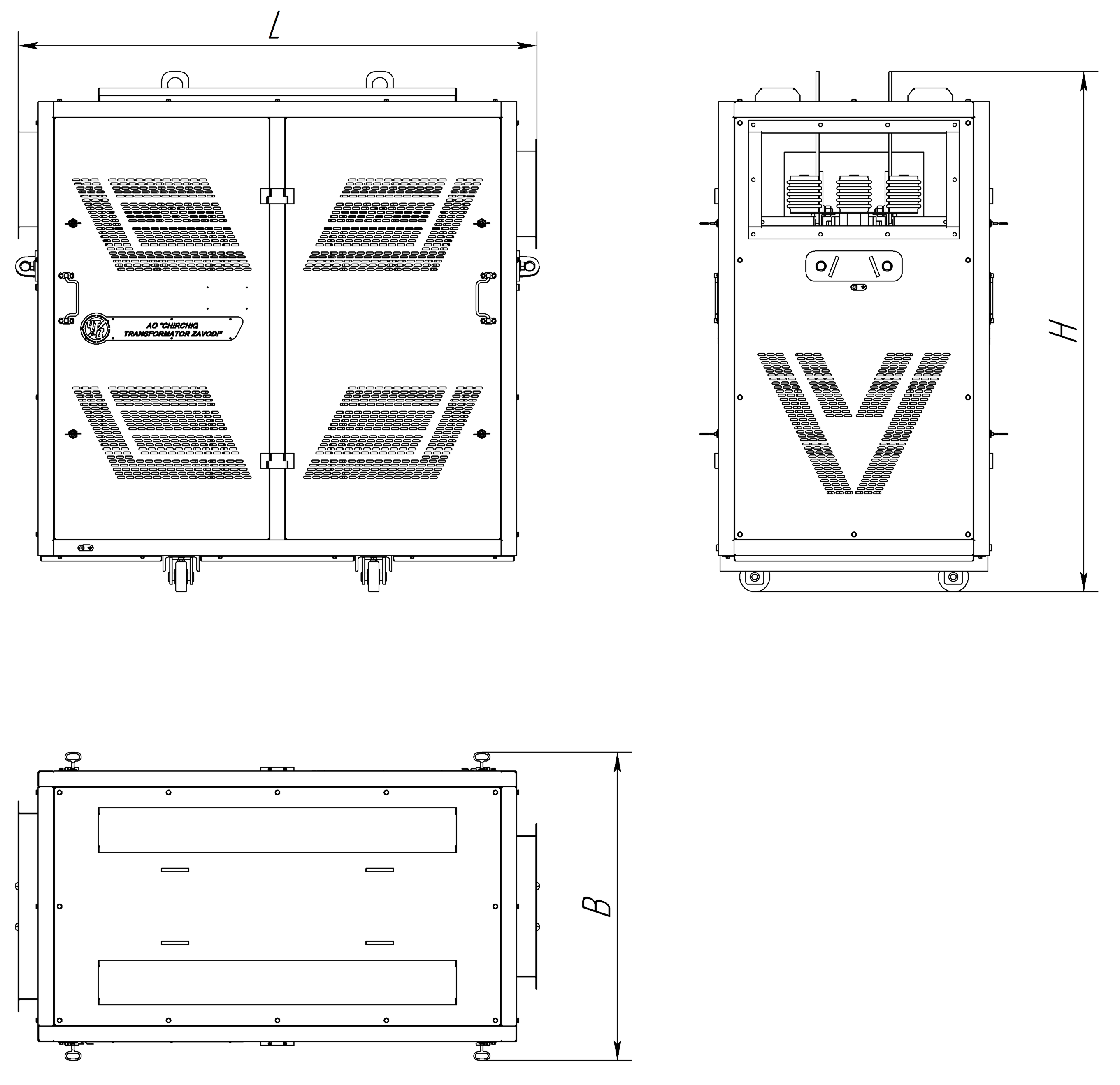

Габаритные и установочные размеры

Габаритные и установочные размеры трансформаторов
Номинальная мощность, кВА	Длина, (L) мм	Ширина, (B) мм	Высота, (H) мм	Масса масла, кг	Масса полная, кг
63	800	600	1100	400	600
100	1080	800	1300	400	800
160	1520	925	1520	660	1145
250	1625	925	1670	660	1235
400	1755	1000	1795	660	1625
630	1925	1075	1965	720	2440
1000	2070	1100	2045	760	3690
1600	2200	1100	2350	760	4995
2500	2640	1245	2505	820	7420
