Трансформаторы силовые двухобмоточные с ПБВ типа ТД-10000÷16000/35-У1(УХЛ1) энергоэффективные, с пониженными потерями

Трансформаторы силовые, трехфазные, двух-обмоточные с естественной циркуляцией масла и принудительной циркуляцией воздуха, с регулированием напряжения без нагрузки (ПБВ), с диапазоном регулирования ±2x2,5% со стороны ВН. Предназначен для работы в электрических сетях. Применение трансформатора типа ТД - позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 10000-16000 кВА.
Напряжение первичной обмотки ВН: 38,5 кВ.
Регулирование напряжения без нагрузки ПБВ со стороны ВН: ±2x2,5%.
Климатическое исполнение: У1 или УХЛ1.

Условные обозначения трансформаторов

Т – Трансформатор трехфазный.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Х – Номинальная мощность, кВА.
35 – Класс напряжения, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Технические характеристики трансформаторов типа ТД-10000÷16000/35-У1(УХЛ1) энергоэффективные, с пониженными потерями
Тип трансформатора	Номинальная мощность, кВА	Номинальное напряжение, кВ		Схема и группа соединения обмоток	Потери, кВт		Напряжение короткого замыкания, %	Ток холостого хода, %
Тип трансформатора	Номинальная мощность, кВА	ВН	НН	Схема и группа соединения обмоток	Холостого хода	Короткого замыкания	Напряжение короткого замыкания, %	Ток холостого хода, %
ТД-10000/35	10000	38,5	10,5; 6,3	У/Д-11 Ун/Д-11	7,6	55	7,5	0,6
ТД-16000/35	16000	38,5	10,5; 6,3	У/Д-11 Ун/Д-11	11,5	77	8,0	0,4

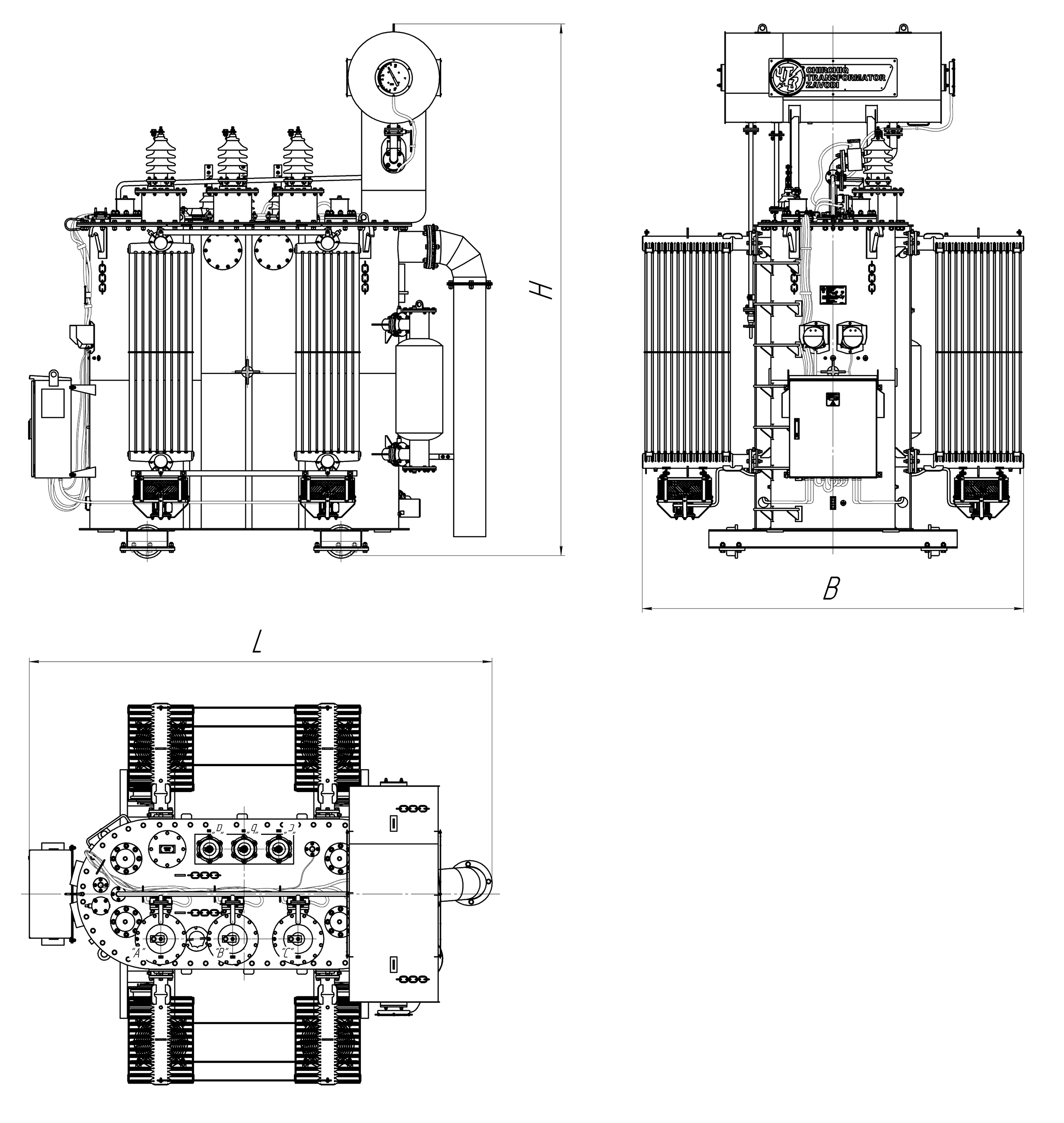

Габаритные и установочные размеры

Габаритные размеры трансформаторов типа ТД-10000÷16000/35-У1(УХЛ1)
Тип трансформатора	Габаритные размеры, мм											Масса, кг
Тип трансформатора	L	B	H	H1	H2	H3	A	M	K	b	b1	Полная	Трансп.	Масла
ТД-10000/35	3610	2975	4160	2600	745	450	1524	560	270	350	350	16400	13945	3720
ТД-16000/35	4125	3490	4585	3160	725	690	1527	570	260	390	385	22950	18860	4790
