Трансформаторы силовые двухобмоточные с расщепленными обмотками НН с РПН типа ТРДНС-25000/35-У1(УХЛ1) энергоэффективные, с пониженными потерями

Трансформатор силовой, трехфазный, двух-обмоточный, масляный с естественной циркуляцией масла и принудительной циркуляцией воздуха, с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Предназначены для работы в электрических сетях собственных нужд электростанции. Применение трансформатора типа ТРДНС - позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 25000 кВА.
Напряжение первичной обмотки ВН: 36,75 кВ.
Климатическое исполнение: У1 или УХЛ1.

Условные обозначения трансформаторов

Т – Трансформатор трехфазный.
Р – С расщепленной обмоткой НН.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Н – С регулированием напряжения под нагрузкой (РПН).
С – Предназначен для работы в электрических сетях собственных нужд электростанции.
Х – Номинальная мощность, кВА.
35 – Класс напряжения, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Технические характеристики трансформаторов типа ТРДНС-25000/35-У1(УХЛ1), энергоэффективные, с пониженными потерями
Тип трансформатора	Номинальная мощность, кВА	Номинальное напряжение, кВ		Схема и группа соединения обмоток	Потери, кВт
		ВН	НН		Холостого хода	Короткого замыкания
ТРДНС-25000/35	25000	36,75 35	6,3-6,3 6,3-10,5; 10,5-10,5	Ун/Д-11-11	16	105

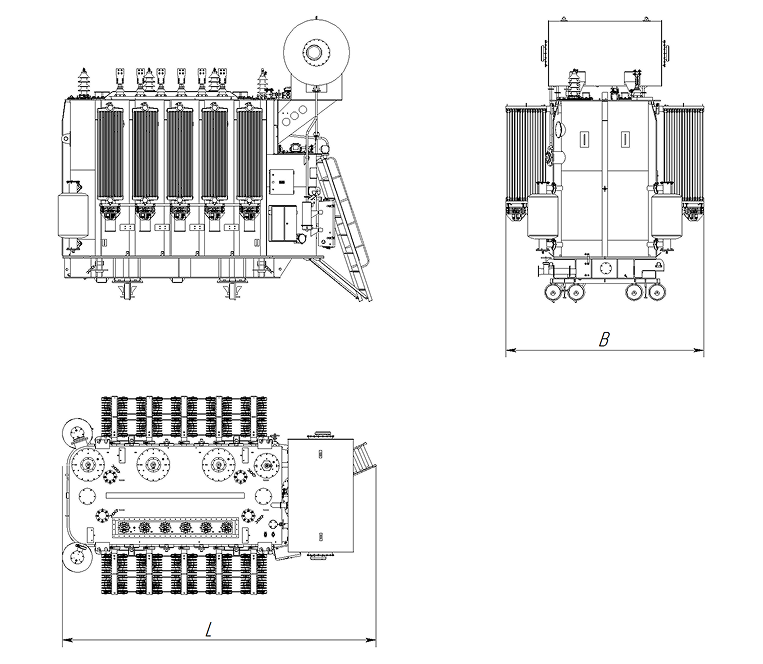

Габаритные и установочные размеры

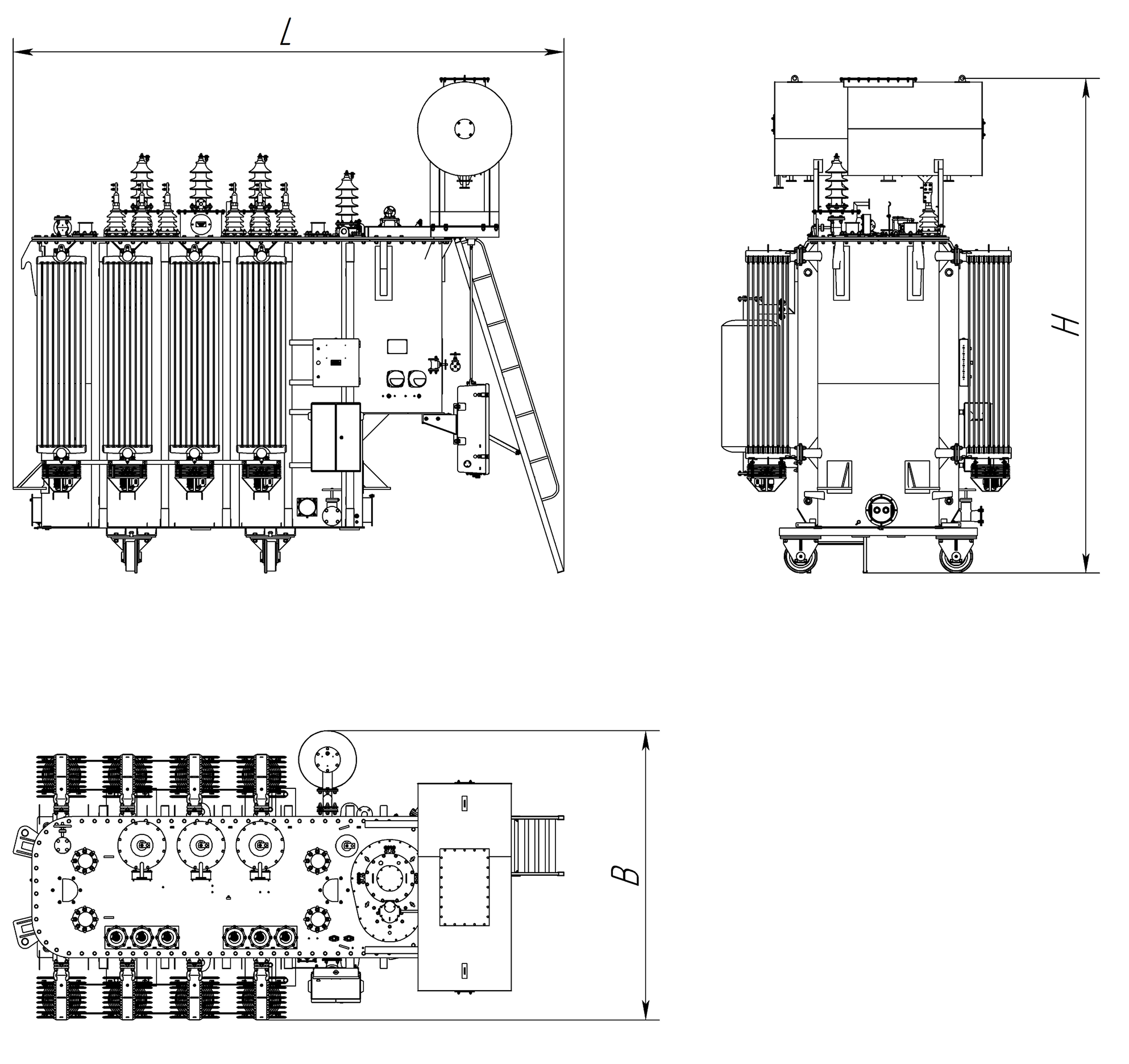

Габаритные размеры трансформатора типа ТРДНС-25000/35-У1 (УХЛ1)
Тип трансформатора	Напряжение короткогозамыкания, %			Ток холостого хода, %	Масса, кг
Тип трансформатора	ВН-НН1+НН2	ВН-НН1 или ВН-НН2	НН1-НН2	Ток холостого хода, %	Полная	Транспортная	Масла
ТРДНС-25000/35	10,5	23	не менее 40	0,3	42795	37650	9660
