Трансформаторы силовые двухобмоточные с РПН типа ТМН-1000÷10000/35-У1 (УХЛ1)

Трансформаторы силовые, трехфазные, двух-обмоточные, с естественной циркуляцией масла, с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Предназначены для работы в системах передачи электроэнергий на большие расстояния, обеспечивая при этом минимальные электрические потери в линиях электропередач. Применение трансформатора типа ТМН - позволяет обеспечить потребителю надежное электроснабжение в течение всего срока эксплуатации.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 1000÷10000 кВА.
Напряжение первичной обмотки ВН: 35 кВ.
Регулирование напряжения РПН со стороны ВН: ±4x2,5%.
Климатическое исполнение: У1 или УХЛ1.

Условные обозначения трансформаторов

Т – Трансформатор
М – Охлаждение масляное с естественной циркуляцией масла и воздуха
Н – С регулированием напряжения под нагрузкой
Х – Номинальная мощность, кВА
35 – Класс напряжения, кВ
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150

Основные технические характеристики

Технические характеристики трансформаторов типа ТМН-1000÷10000/35-У1 (УХЛ1)
Тип трансформатора	Номинальная мощность, кВА	Номинальное напряжение, кВ		Схема и группа соединения обмоток	Потери, кВт		Напряжение короткого замыкания, %	Ток холостого хода, %
Тип трансформатора	Номинальная мощность, кВА	ВН	НН	Схема и группа соединения обмоток	Холостого хода	Короткого замыкания	Напряжение короткого замыкания, %	Ток холостого хода, %
ТМН-1000/35	1000	35	11; 6	У/Д-11	2,1	11,6	6,5	1,2
ТМН-1600/35	1600	35	11; 6	У/Д-11	2,9	16.5	6,5	1,0
ТМН-2500/35	2500	35	11; 6	У/Д-11	4.1	23,5	6,5	0,8
ТМН-4000/35	4000	35	11; 6	У/Д-11	5,6	33,5	7,5	0,5
ТМН-6300/35	6300	35	11; 6	У/Д-11	8,0	46,5	7,5	0,3
ТМН-10000/35	10000	35	11; 6	Ун/Д-11	10,2	47,8	8	0,7

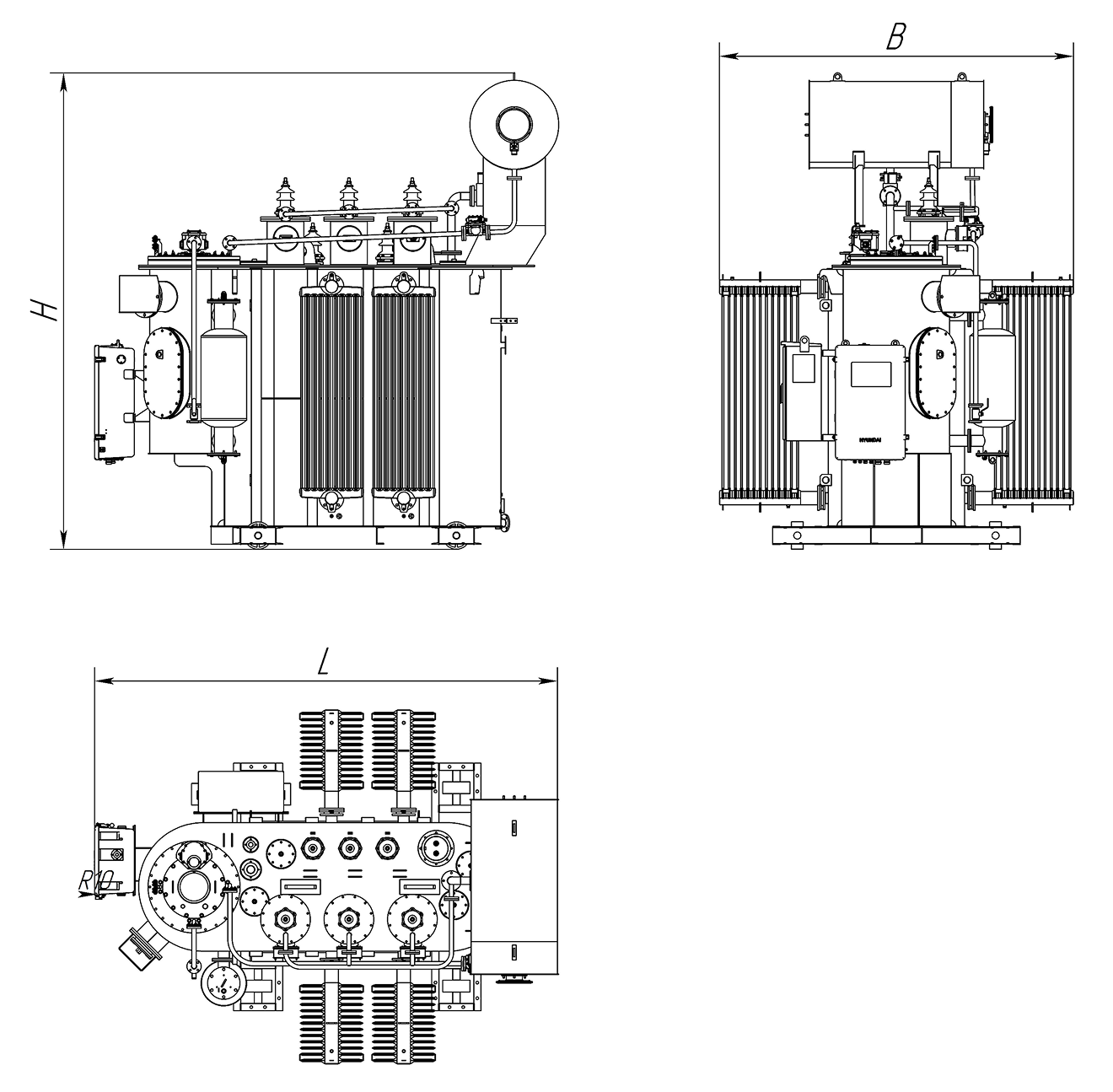

Габаритные и установочные размеры

Габаритные размеры трансформаторов типа ТМН-1000÷10000/35-У1(УХЛ1)
Тип трансформатора	Габаритные размеры, мм												Масса, кг
Тип трансформатора	L	B	H	H1	H2	H3	M	N	K	b	b1	A	Полная	Трансп.	Масла
ТМН-1000/35	2780	1575	2750	1510	280	710	200	400	200	190	235	1070	4700	4540	1320
TМН-1600/35	3100	1865	3015	1700	280	710	200	400	200	190	235	1070	5535	5130	1640
ТМН-2500/35	3095	2701	2820	1520	322	865	200	460	200	270	240	1070	7300	5460	1900
ТМН-4000/35	3115	3190	3600	2140	322	865	240	400	240	230	285	1594	10650	7880	2650
ТМН-6300/35	3460	3252	3300	1856	322	865	300	510	240	310	290	1594	12715	9690	3000
ТМН-10000/35	4125	3260	3702	1935	490	620	300	500	200	395	390	1594	20700	17035	4300
