Трансформаторы силовые двухобмоточные с ПБВ типа ТМ-1000÷6300/35-У1(УХЛ1)

Трансформаторы силовые, трехфазные, двухобмоточные, с естественной циркуляцией масла и воздуха, с регулированием напряжения без нагрузки (ПБВ). Предназначены для работы в системах передачи электроэнергий, обеспечивая при этом минимальные электрические потери в линиях электропередач. Применение трансформатора типа ТМ позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 1000÷6300 кВА Напряжение первичной обмотки ВН: 35 кВ Регулирования напряжения без нагрузки ПБВ со стороны ВН:±2x2,5% Климатическое исполнения - У1 или УХЛ1

Условные обозначения трансформаторов

Т – Трансформатор трехфазный
М – Охлаждение масляное с естественной циркуляцией масла и воздуха
Х – Номинальная мощность, кВА
35 – Класс напряжения, кВ
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150

Основные технические характеристики

Каталог.cdr

Технические характеристики трансформаторов типа ТМ-1000÷6300/35-У1 (УХЛ1)  с пониженными потерями
Тип трансформатора	Номинальная мощность, кВА	Номинальное напряжение, кВ		Схема и группа соединения обмоток	Потери, кВт		Напряжение короткого замыкания, %	Ток холостого хода, %
Тип трансформатора	Номинальная мощность, кВА	ВН	НН	Схема и группа соединения обмоток	Холостого хода	Короткого замыкания	Напряжение короткого замыкания, %	Ток холостого хода, %
ТМ-1000/35	1000	35	6,0	У/Д-11	2,0	11,6	6,5	1,2
ТМ-1600/35	1600	35	6,3	У/Д-11	2,75	18,0	6,5	1,0
ТМ-2500/35	2500	35	10,0	У/Д-11	3,9	23,5	6,5	0,8
ТМ-4000/35	4000	35	10,5	У/Д-11	5,6	33,5	7,5	0,5
ТМ-6300/35	6300	35	11,0	У/Д-11	8,0	46,5	7,5	0,3

Габаритные и установочные размеры

Каталог.cdr

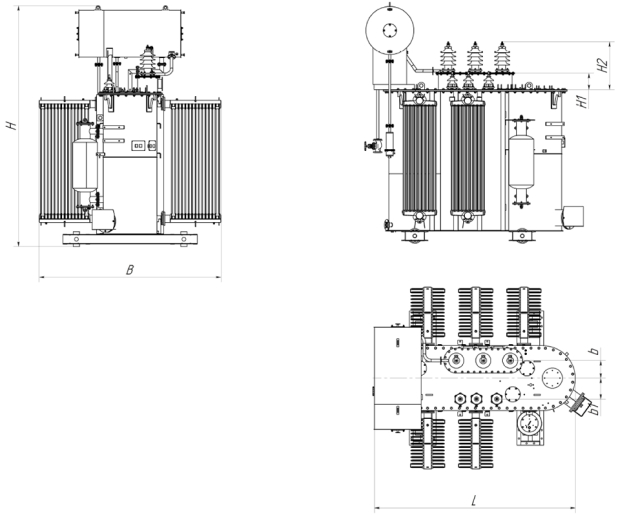

Габаритные размеры трансформаторов типа ТМ-1000÷6300/35-У1(УХЛ1)
Тип трансформатора	Габаритные размеры, мм											Масса, кг
Тип трансформатора	L	B	H	H1	H2	H3	M	A	K	b	b1	Полная	Транспортная	Масла
ТМ-1000/35	2520	1400	2760	1545	280	470	400	1070	200	215	210	4380	4260	1320
ТМ-1600/35	2735	1620	3020	1760	280	470	400	1070	200	220	235	5320	5100	1500
ТМ-2500/35	3280	2120	2945	1860	280	470	400	1070	200	240	280	7350	6065	2250
ТМ-4000/35	2750	3230	3200	2230	280	725	400	1594	240	245	285	9820	7310	2550
ТМ-6300/35	2900	3250	3480	2505	280	725	400	1594	240	260	310	12790	9435	3110
