Трансформатор тяговый ОНДЦЭ-4350/25П-У2

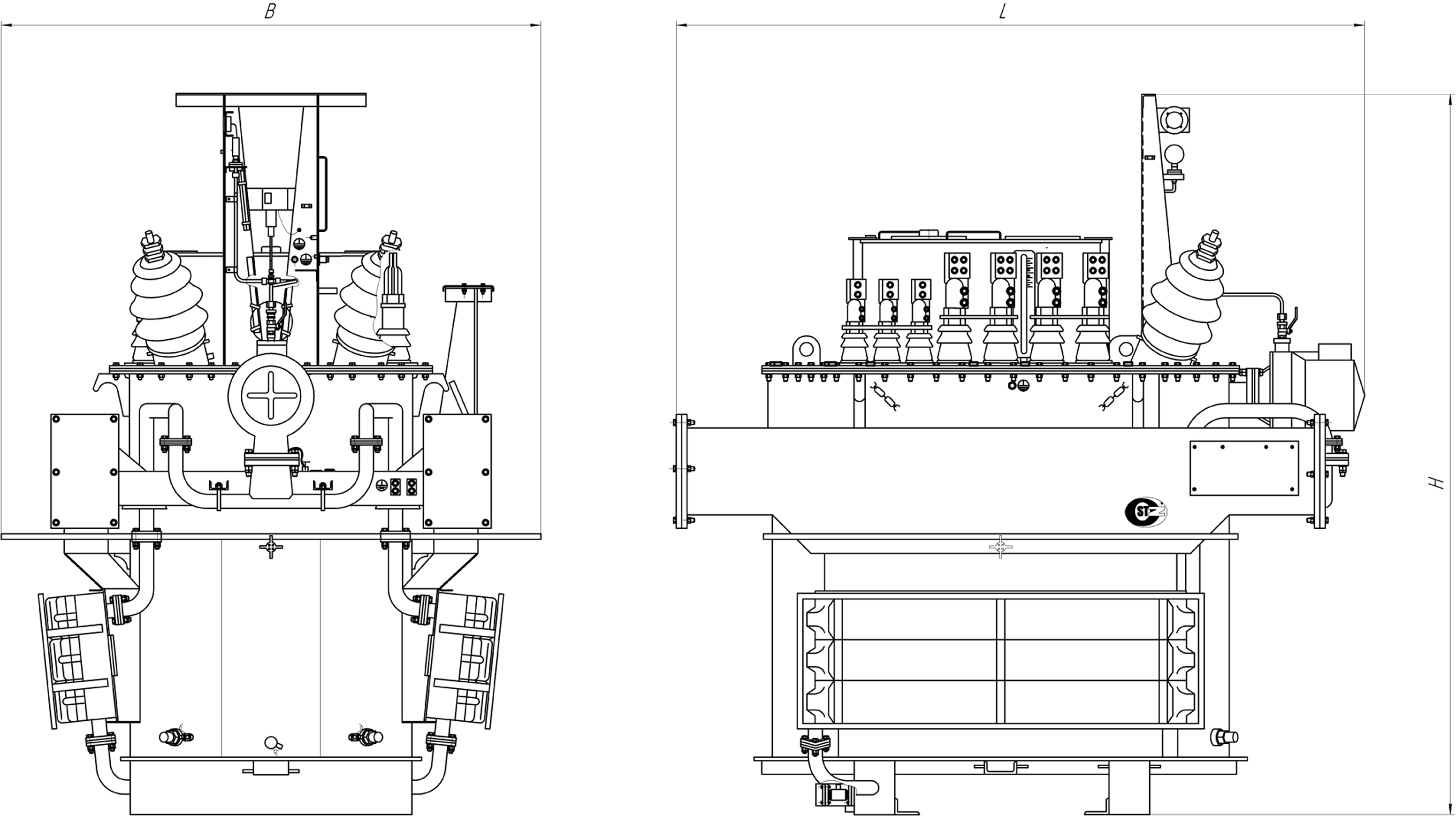

Тяговый трансформатор типа ОНДЦЭ – 4350/25К-У2 предназначен для грузовых электровозов ЭС5К, 2ЭС5К, 3ЭС5К, 4ЭС5К эксплуатирующихся на железных дорогах, электрифицированных на переменном токе напряжением 25 кВ, частотой 50 Гц. Трансформатор преобразовывает напряжение контактной сети в напряжение питания тяговых двигателей, цепей обмоток возбуждения тяговых двигателей и цепей собственных нужд электровоза. Кроме этого трансформатор, обеспечивает реализацию режима инвертирования (преобразование напряжения тяговых двигателей в напряжения контактной сети, возбуждения тяговых двигателей и собственных нужд).

Узнать стоимость

Описание

Условные обозначения трансформаторов

О – Однофазный.
НДЦ – Принудительная циркуляция воздуха и масла с направленным потоком масла.
Э – Для работы на электроподвижном составе.
4350 – Номинальная мощность, кВА.
25 – Номинальное напряжение сетевой обмотки, номинальная мощность, кВА.
П – Подвесной.
У2 – Категория размещения и климатическое исполнение по ГОСТ 15150.

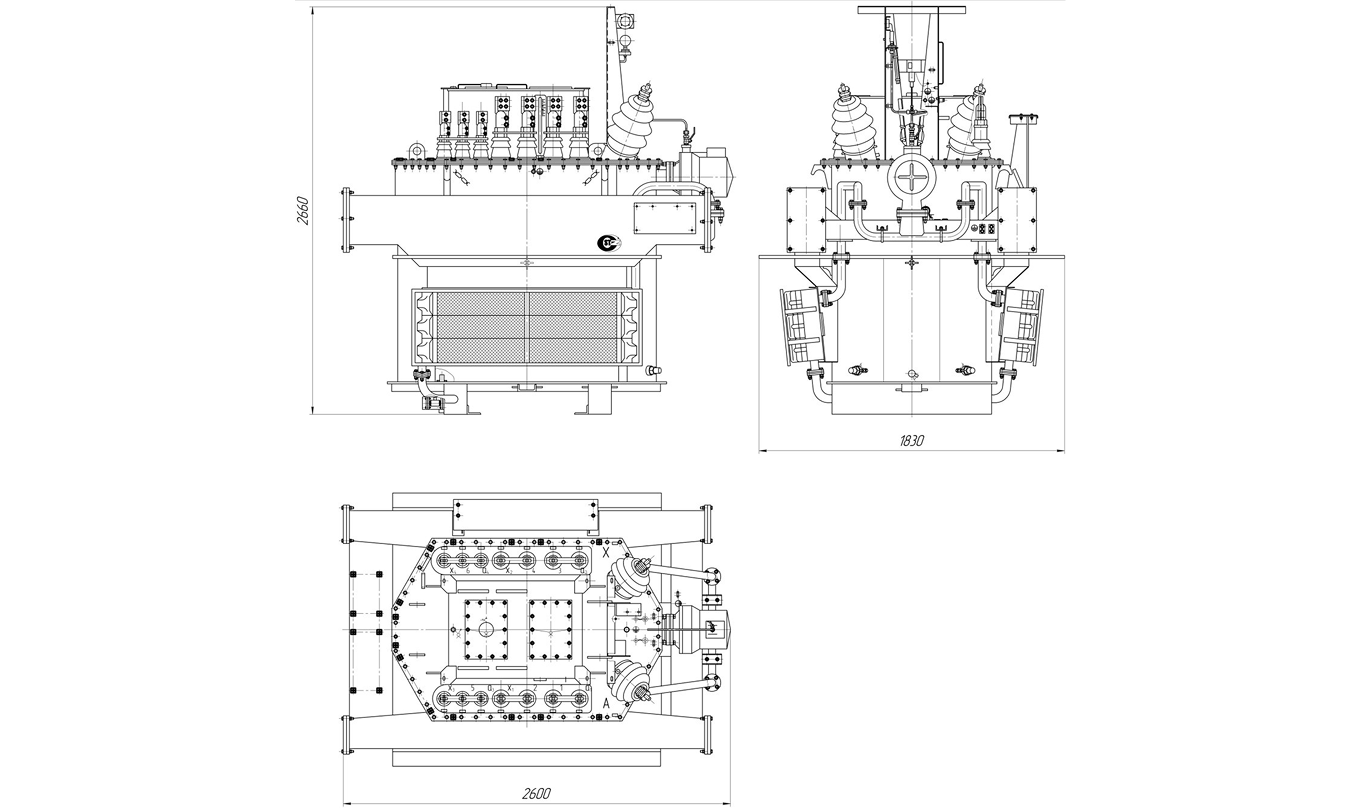

Основные технические характеристики

Трансформаторы типа ОНДЦЭ-4350/25П-У2
Наименование параметра	Значение
Тип трансформатора	ОНДЦЭ-4350/25 П-У2
Номинальная мощность сетевой обмотки , кВА	4345
Номинальное напряжение сетевой обмотки, кВ	25
Частота питающей сети, Гц	50
Номинальное напряжение тяговой обмотки на вводах, В	а₁-х₁ а₂-х₂ 1260
	а₁-2, 2-х₁, а₂-4, 4-х₂ 630
	а₁-1, 1-2, а₂-3, 3-4 315
Номинальная мощность обмотки собственных нужд, кВА	205
Номинальное напряжение обмотки собственных нужд на вводах, В	а₄-х₄ 401
	а₄-6 229
Номинальная мощность обмотки возбуждения, кВА	112
Номинальное напряжение обмотки возбуждения на вводах, В	а₃-5 86
Номинальное напряжение обмотки возбуждения на вводах, В	5-х₃ 86
Номинальная мощность обмотки отопления, кВА	-
Номинальное напряжение обмотки отопления на вводах, В	-
Общие потери трансформатора, кВт	60,5
Схема и группа соединения обмоток	1/1-1-1-1-0-0-0-0
Масса масла, кг	1450
Масса полная, кг	7500
