Трансформатор типа ОНДЦЭ-8000/10П-У2

Трансформатор, предназначенный для преобразования напряжения контактной сети в напряжение цепей тяговых двигателей и собственных нужд тягового агрегата.

Узнать стоимость

Описание

Условные обозначения трансформаторов

О – Однофазный.
НДЦ –Принудительная циркуляция воздуха и масла с направленным потоком масла.
Э – Для работы на электроподвижном составе.
8000 – Номинальная мощность, кВА.
10 – Номинальное напряжение сетевой обмотки, кВ.
П – Подвесное исполнение.
У2 – Категория размещения и климатическое исполнение по ГОСТ 15150.

Основные технические характеристики

Основные технические характеристики трансформатора
Наименование параметра	Значение
Тип трансформатора	ОНДЦЭ-8000/10-П-У2
Номинальная мощность сетевой обмотки , кВА	7974
Номинальное напряжение сетевой обмотки, кВ	10
Частота питающей сети, Гц	50
Номинальное напряжение тяговой обмотки на вводах, В	а₁–х₁, а₂–x₂, а₃–x₃, а–x₄, 660
Номинальное напряжение тяговой обмотки на вводах, В	а₁–1, 1-х₁, а₃–2, 2-х₃, 330
Номинальная мощность обмотки собственных нужд, кВА	-
Номинальное напряжение обмотки собственных нужд на вводах, В	a₅-3-390
	a₅-4-480
	a₅-x₅-630
Номинальная мощность обмотки собственных нужд на зажимах, кВА	а₅-3 390
	а₅-4 192
	а₅-х₅ 126
Общие потери, кВт	134,5
Схема и группа соединения обмоток	1/1-1-1-1-1-0-0-0-0-0
Масса масла, кг	1600
Масса полная, кг	9700

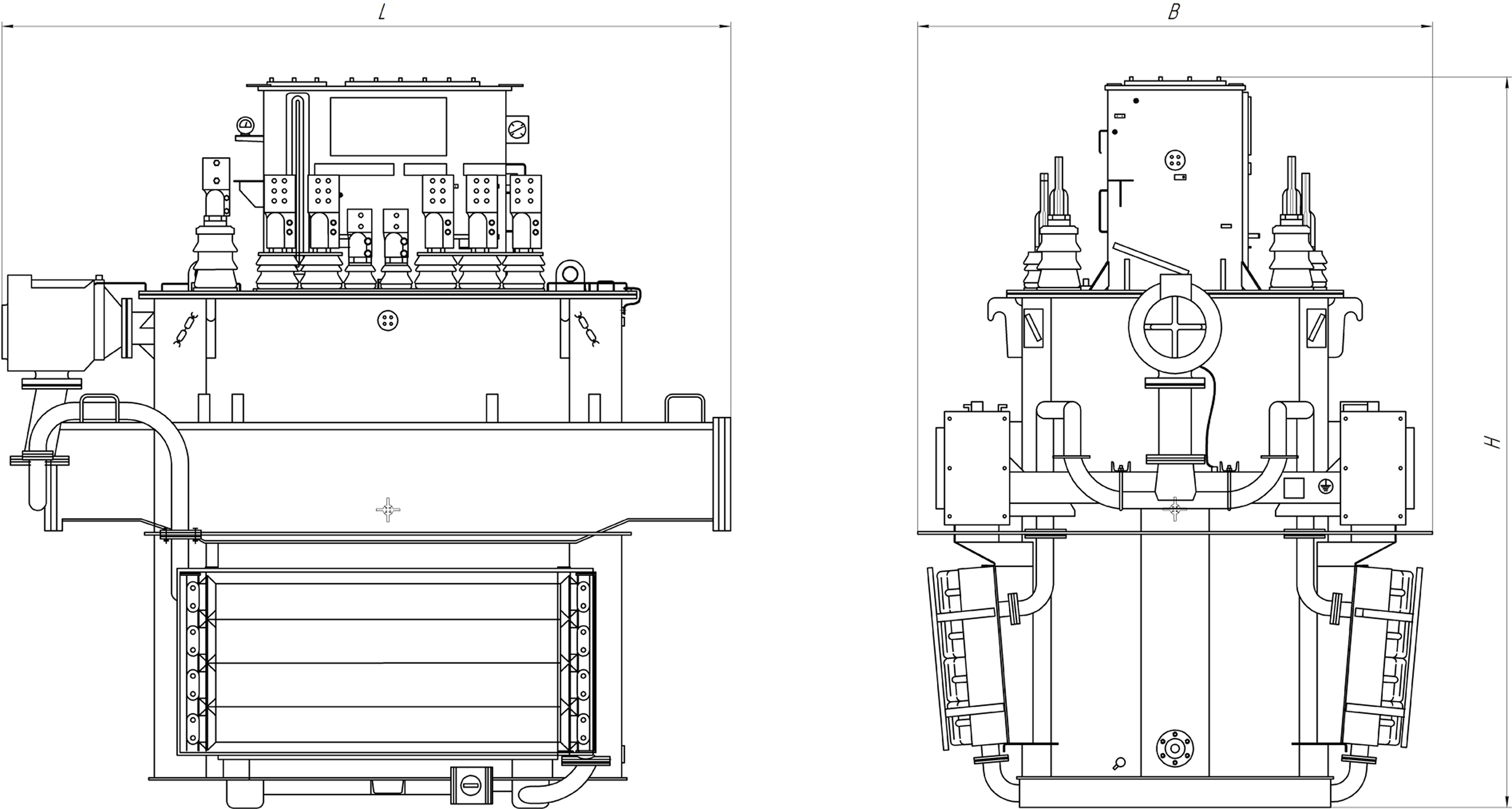

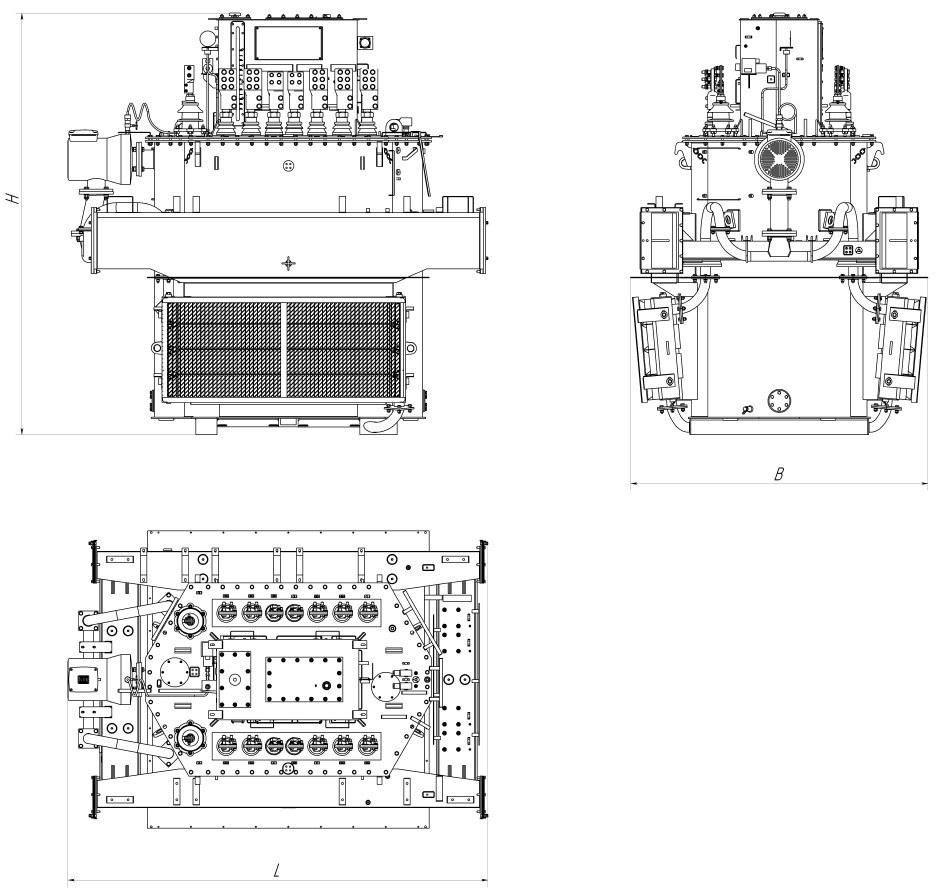

Габаритные размеры (LxBxH), мм	2530х1820х2575
