Трансформатор типа ОДЦЭ-2000/25П-У1

Трансформатор тяговый однофазный предназначен для преобразования напряжения контактной сети в напряжение цепей тяговых двигателей и собственных нужд электропоездов переменного тока 25 кВ пригородного и местного сообщения. Циркуляция масла создается электронасосом. Электронасос, монтируется на трансформаторе и поставляется в сборе с трансформатором. Климатическое исполнение У, категория размещения 1 по ГОСТ 15150 и ГОСТ 15543.1.

Узнать стоимость

Описание

Условные обозначения трансформаторов

О – Однофазный.
ДЦ – Принудительная циркуляция воздуха и масла.
Э – Для работы на электроподвижном составе.
2000 – Номинальная мощность, кВА.
25 – Номинальное напряжение сетевой обмотки, кВ.
У1 – Категория размещения и климатическое исполнение по ГОСТ 15150.

Основные технические характеристики

Каталог.cdr

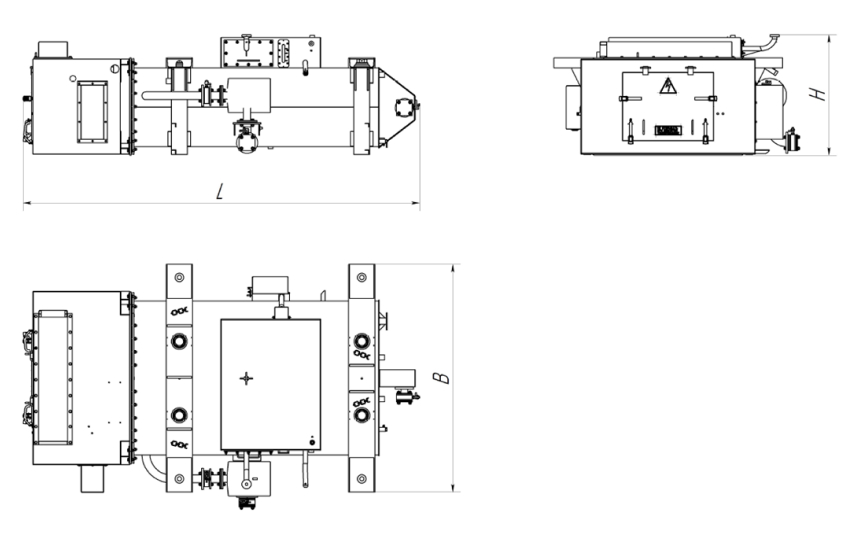

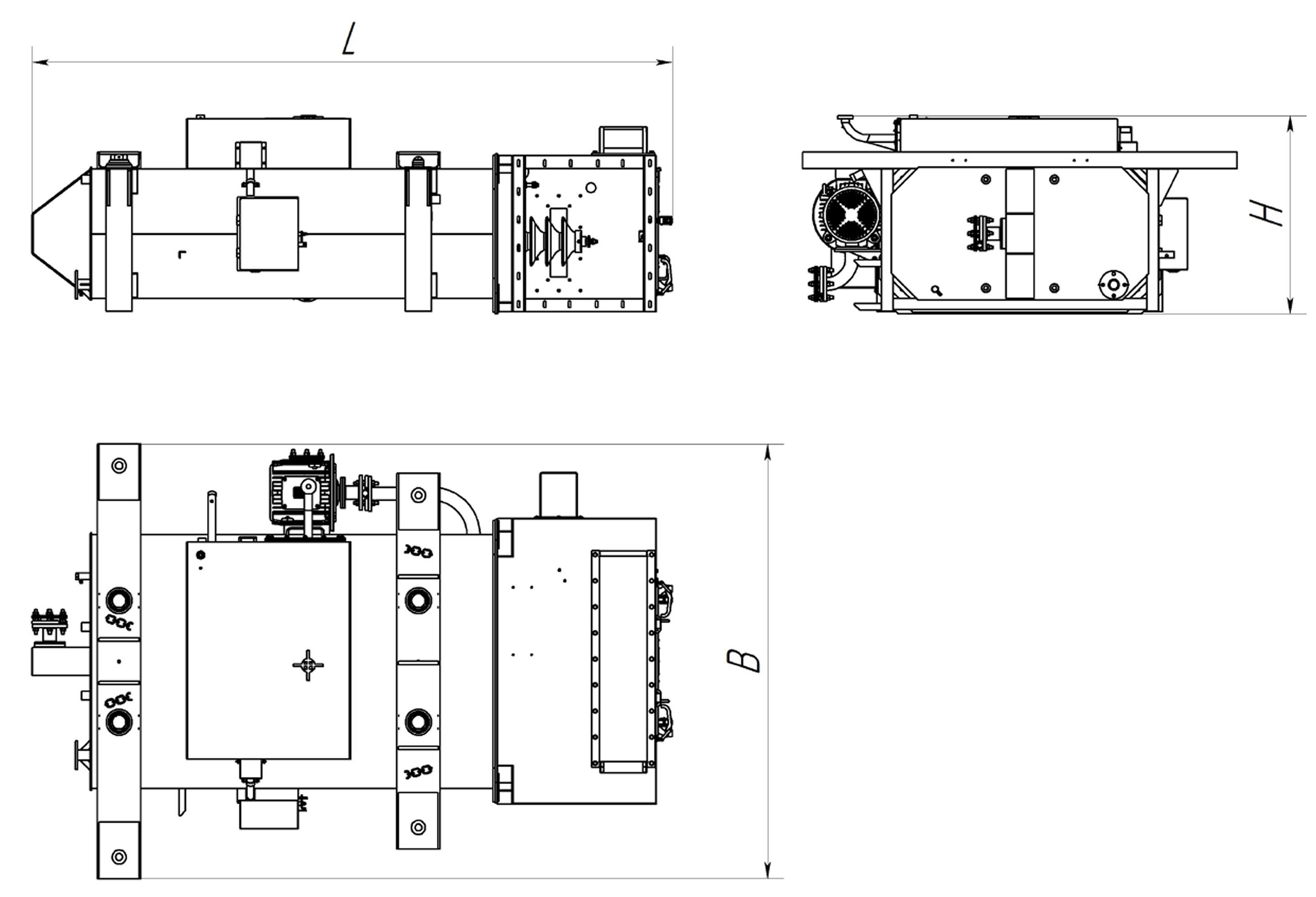

Трансформаторы типа ОДЦЭ-2000/25П-У1; ОДЦЭР-1600/25П-У1
Наименование параметра	Значение
Тип трансформатора	ОДЦЭ-2000/25П-У1	ОДЦЭР-1600/25 П-У1
Номинальная мощность сетевой обмотки , кВА	1600	965
Номинальное напряжение сетевой обмотки, кВ	25	25
Номинальная частота, Гц	50	50
Номинальная мощность тяговой обмотки, кВА	1320	773
Номинальное напряжение на выводах тяговой обмотки, В:	1-42200	1-8 2208
Номинальное напряжение на выводах тяговой обмотки, В:	(1-2)-(1-0)-(1-3)-(1-4)550-1100-1650-2200	1-8 2208
Номинальная мощность обмотки собственных нужд, кВА	2х50=100	92
Номинальное напряжение на выводах обмотки  собственных нужд, В	а₂-а₃; а₄-а₅ 220	х₁-0₁ 220
	а₂-х₂; а₄ -х₄ 280	х₂-0₁ 276
Номинальная мощность отопительной обмотки, кВА	140	100
Номинальное напряжение отопительной обмотки, В	630	628
Номинальная мощность обмотки возбуждения, кВА	2х16=32	-
Номинальное напряжение обмотки возбуждения на выводах, В:  а₆ –х₆ ; а₇ –х₇	120	-
Схема и группа соединения	1/1-1-1-1-1-1-0-6-6-6-6-6	1/1-1-1-0-0-6
Суммарные потери трансформатора, кВт	36,5	22
Масса масла, кг	900	940
Масса полная, кг	3560	3680
