Трансформатор типа ОДЦЭ-8500/10-У2

Трансформатор предназначен для преобразования напряжения цепей тяговых двигателей и собственных нужд агрегатов. Циркуляция создается электронасосом типа 1ТТ 63/10-У2 (ТУ 3631-005-00220150-2006) охладительные секции обдуваются воздухом. Электронасос, монтируется на трансформаторе и поставляется в сборе с трансформатором. Трансформатор соответствует требованиям Ts 00212908-14:2018.

Узнать стоимость

Описание

Диапозон мощности

Условные обозначения трансформаторов

О – Однофазный.
ДЦ – Охлаждение принудительная циркуляция воздуха и масла.
Э – Для работы на электроподвижном составе.
8500 – Номинальная мощность, кВА.
10 – Номинальное напряжение сетевой обмотки, кВ.
У2 – Категория размещения и климатическое исполнение по ГОСТ 15150.

Основные технические характеристики

Основные технические характеристики трансформатора
Наименование параметра	Значение
Тип трансформатора	ОДЦЭ-8500/10-У2
Номинальная мощность сетевой обмотки , кВА	8652
Номинальное напряжение сетевой обмотки, кВ	10
Частота питающей сети, Гц	50
Номинальное напряжение тяговой обмотки на вводах, В	НН1 1350
Номинальное напряжение тяговой обмотки на вводах, В	НН2 1350
Номинальная мощность обмотки собственных нужд, кВА	545
Номинальное напряжение обмотки собственных нужд на вводах, В	x₃-а₃ 240
	x₃-а₄ 390
	x₃-а₅ 510
Номинальная мощность обмотки собственных нужд на зажимах, кВА	-
Общие потери, кВт	150
Схема и группа соединения обмоток	1/1-1-1-0-0-6
Масса масла, кг	2230
Масса полная, кг	10700

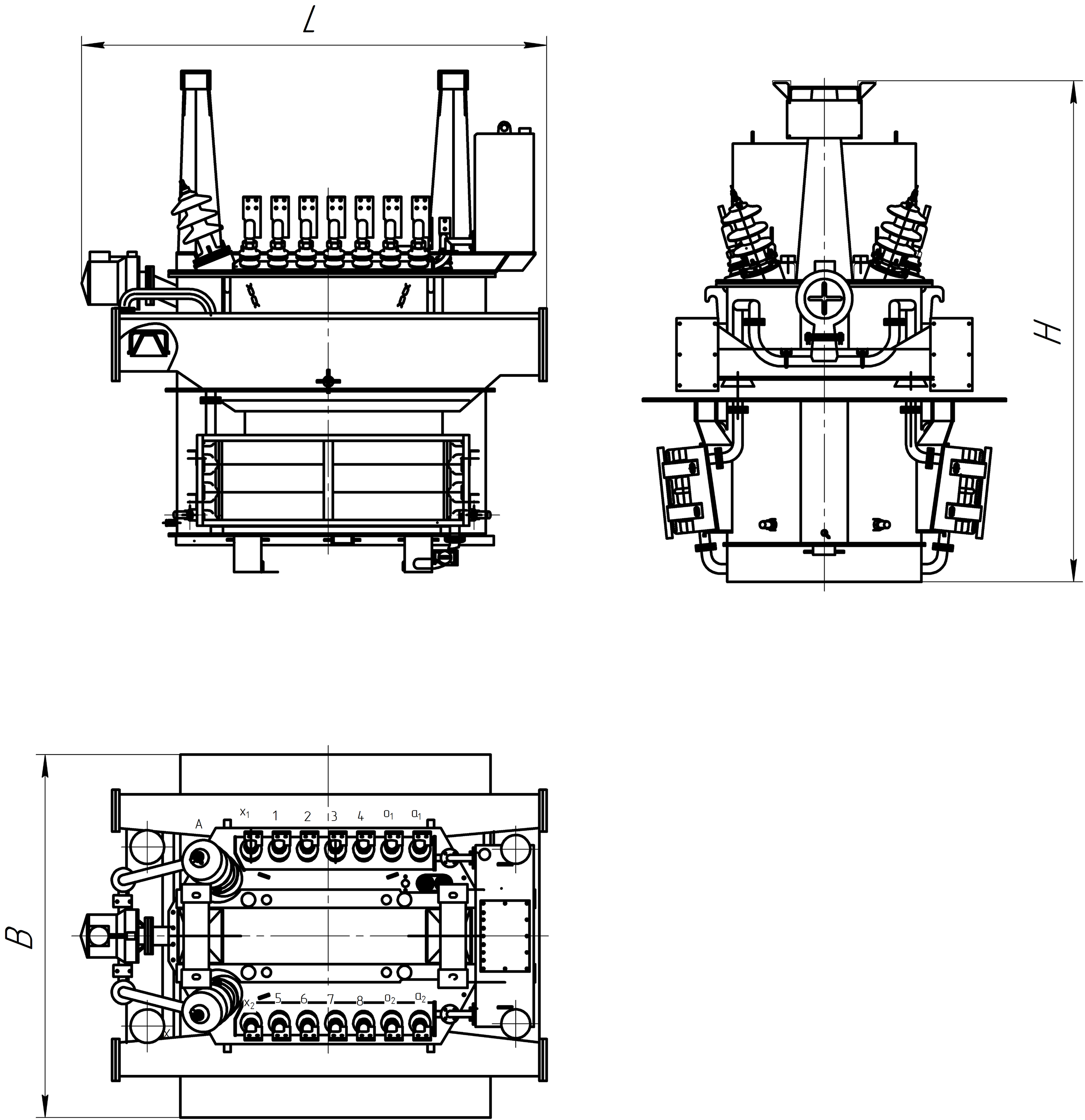

Габаритные размеры (LxBxH), мм	2370х2000х3062
