Трансформаторы силовые двухобмоточные с расщепленной обмоткой НН, с РПН типа ТРДН-32000/150-У1(УХЛ1)

Трансформатор силовой, трехфазный, двухобмоточный с расщепленной обмоткой НН, с естественной циркуляцией масла и принудительной циркуляцией воздуха с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Применение трансформатора типа ТРДН – обеспечит потребителю надежное электроснабжение в течение всего срока эксплуатации.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 32000 кВА.
Напряжение первичной обмотки ВН: 158 кВ.
Напряжение вторичной обмотки НН: 6,3 кВ.
Климатическое исполнение: У1 или УХЛ1

Условные обозначения трансформаторов

Т – Трансформатор трехфазный.
Р – С расщепленной обмоткой НН.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Н – С регулированием напряжения под нагрузкой (РПН).
Х – Номинальная мощность, кВА.
150 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Технические характеристики трансформатора ТРДН мощностью 32000 кВА  со стандартными потерями
Номинальная мощность, кВА	Номинальное напряжение, кВ	Схема и группа соединения обмоток	Потери, Вт		Напряжение короткого замыкания, %	Ток холостого хода, %
			Холостого хода	Короткого замыкания
32000	158	Ун/Д-Д-11-11	159900	171900	20,5	0,7

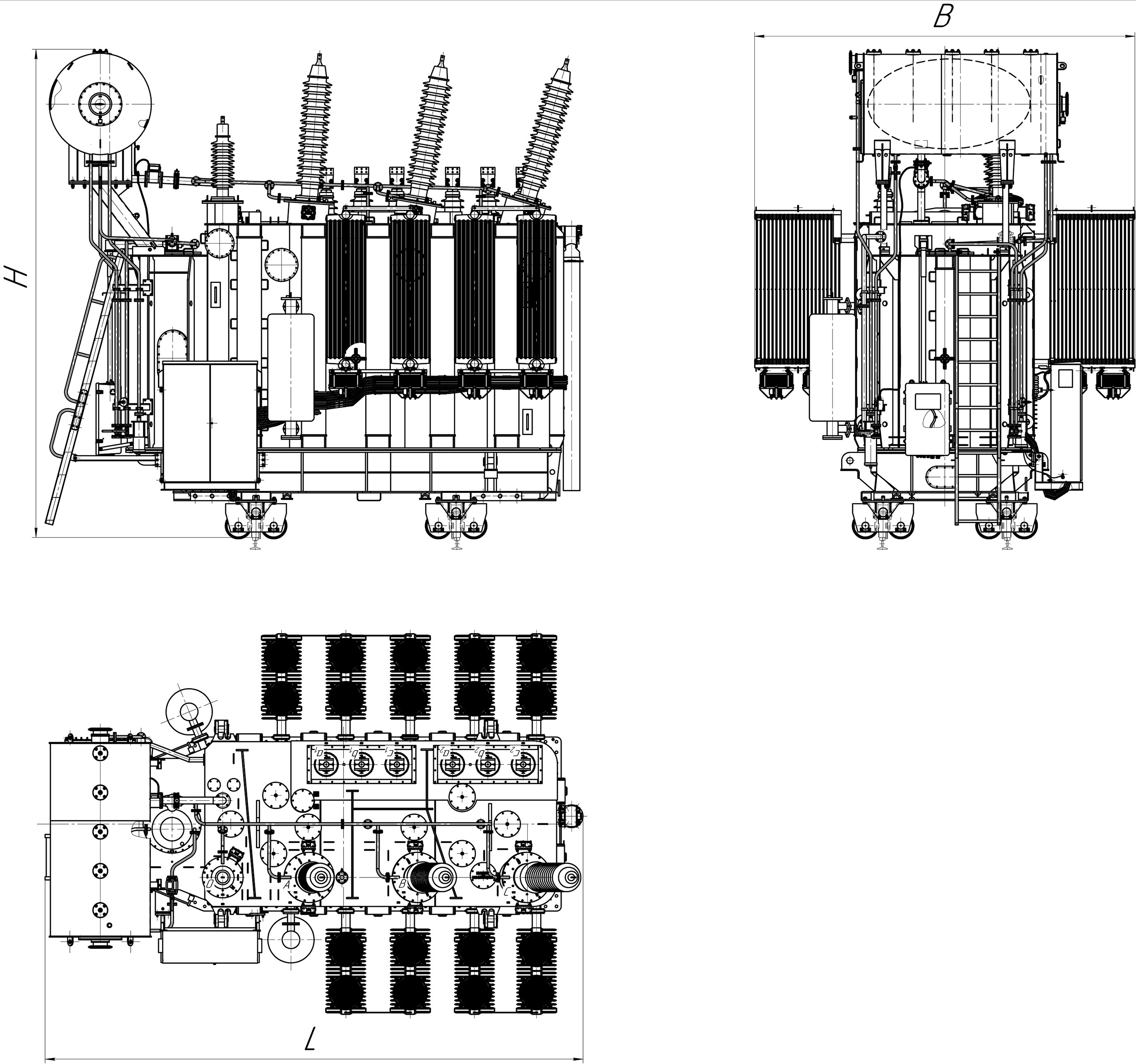

Габаритные и установочные размеры

Габаритные размеры трансформатора
Номинальная мощность, кВА	Длина, (L) мм	Ширина, (B) мм	Высота, (H) мм	Расстояние между средними линиями швеллера		Масса масла, кг	Масса полная, кг
				По поперечной оси, (A) мм	По продольной оси, (А1) мм
32000	6310	4450	6000	2000	1524	15090	58500
