Трансформаторы силовые двухобмоточные с РПН типа ТДН-10000÷40000/110-У1(УХЛ1)

Трансформатор силовой, трехфазный, двухобмоточный с естественной циркуляцией масла и принудительной циркуляцией воздуха, с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Применение трансформатора типа ТДН – позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 10000÷40000 кВА.
Климатическое исполнение: У1 или УХЛ1.

Условные обозначения трансформаторов

Т – Трансформатор трехфазный.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Н – С регулированием напряжения под нагрузкой (РПН).
Х – Номинальная мощность, кВА.
110 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Технические характеристики трансформаторов типа ТДН-10000÷40000/110-У1(УХЛ1)
Тип трансформатора	Номинальная мощность, кВА	Номинальное напряжение, кВ		Схема и группа соединения обмоток	Потери, кВт		Напряжение короткого замыкания, %	Ток холостого хода, %
Тип трансформатора	Номинальная мощность, кВА	ВН	НН	Схема и группа соединения обмоток	Холостого хода	Короткого замыкания	Напряжение короткого замыкания, %	Ток холостого хода, %
ТДН-10000/110	10000	115	6,6; 11	Ун/Д-11	14	58	10,5	0,5
ТДН-16000/110	16000	115	6,6; 11	Ун/Д-11	11	85	10,5	0,3
ТДН-25000/110	25000	115	6,6; 11	Ун/Д-11	25	120	10,5	0,3
ТДН-40000/110	40000	115	6,6; 11	Ун/Д-11	34	170	10,5	0,2

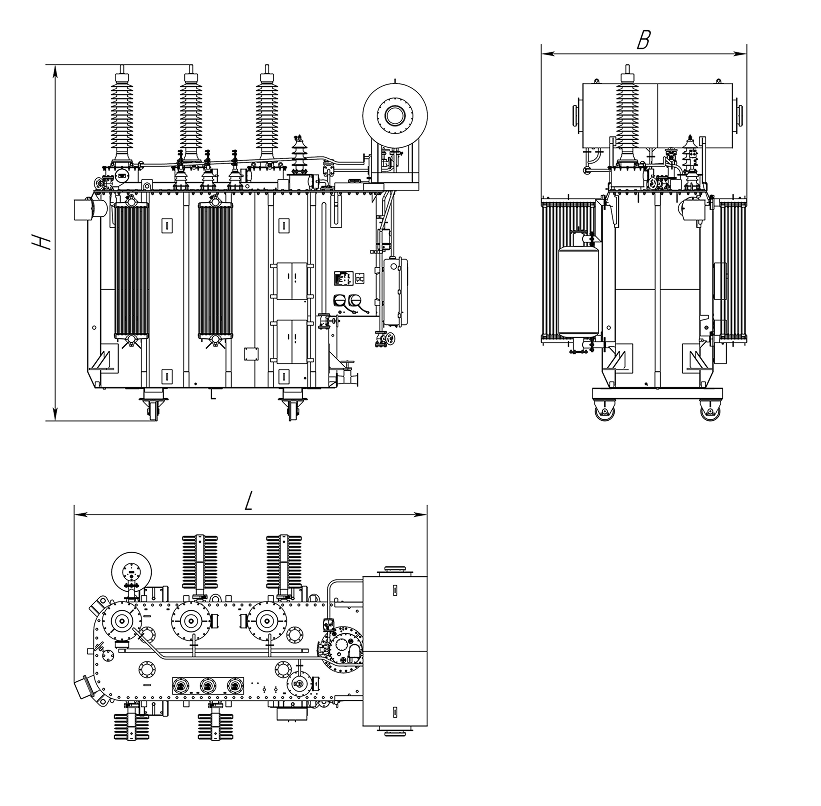

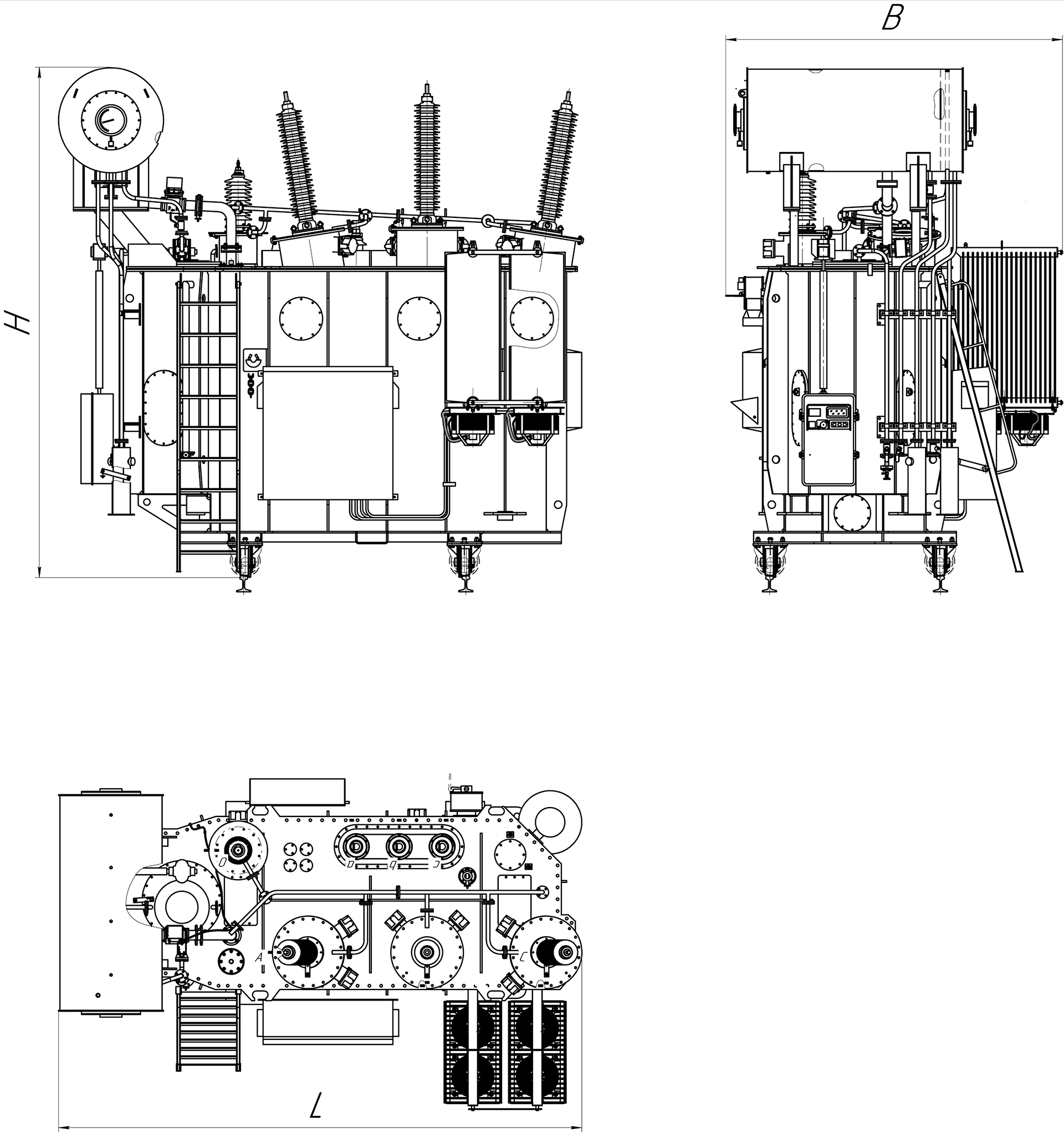

Габаритные и установочные размеры

Габаритные размеры трансформаторов типа ТДН-10000÷40000/110-У1(УХЛ1)
Наименование параметра	Значение
Тип трансформатора	ТДН
Номинальная мощность, кВА	10000	16000	25000	40000
Номинальное высшее напряжение, кВ	115
Номинальное низшее напряжение, кВ	6,6; 11,0
Схема и группа соединения обмоток	Ун/Д-11
Габаритные размеры, мм
L - длинна	4900	5450	6185	6100
B - ширина	3100	3325	3570	4210
Н - высота	4750	4950	5375	5235
h - высота ввода ВН	1951	1850	1931	1560
h1 - высота ввода HН	551	590	599	591
Расстояние между вводами ВН(А)	1321	1120	1180	1200
Расстояние между вводами НН(а)	400	400	700	700
Масса масла, кг	8050	11200	15000	13600
Масса транспортная, кг	24300	33400	47805	51265
Масса полная, кг	28410	38025	55880	60930
