Трансформаторы силовые трехобмоточные с РПН типа ТМТН-6300/110-У1(УХЛ1)

Трансформатор силовой, трехфазный, трехобмоточный с естественной циркуляцией масла и воздуха, с регулированием напряжения под нагрузкой (РПН) со стороны ВН,. Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Применение трансформатора типа ТМТН позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 6300 кВА.
Номинальное напряжение первичной обмотки ВН: 115 кВ.
Номинальное напряжения обмотки СН: 38,5 кВ.
Номинальное напряжение обмотки НН: 6,6 (11) кВ.
Климатическое исполнение: У1 или УХЛ1.

Условные обозначения трансформаторов

Т – трансформатор.
М – масляный с естественным масляным охлаждением.
Т – трехобмоточный.
Н – регулированием напряжение под нагрузкой, естественной циркуляцией масла.

Основные технические характеристики

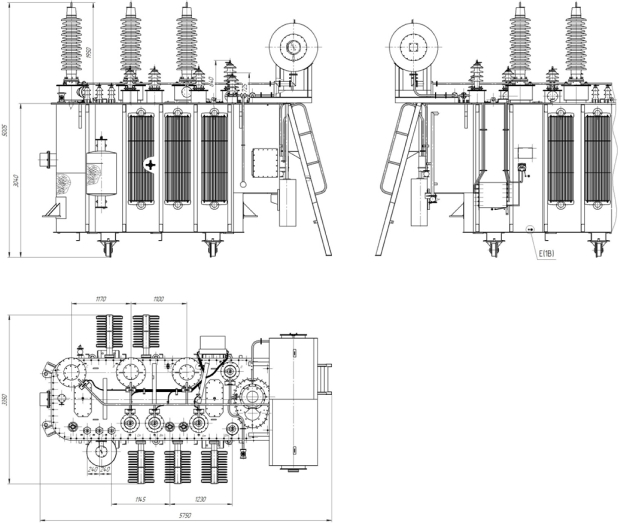

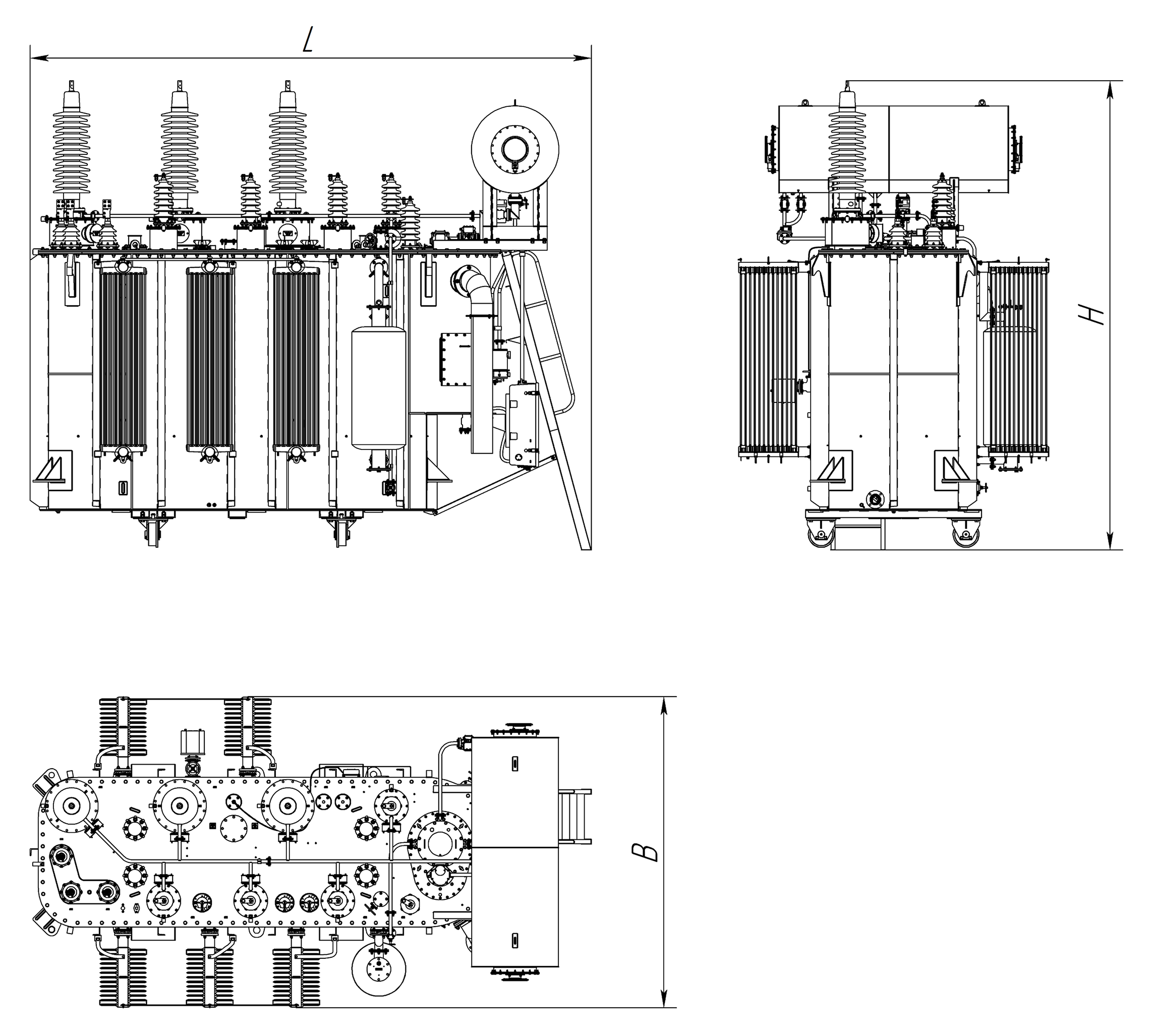

Каталог.cdr

Технические характеристики трансформатора типа ТМТН-6300/110/35/10-У1(УХЛ1)
Наименование параметра			Значение
Тип трансформатора			ТМТН-6300/110
Номинальная мощность, кВА			6300
Номинальное напряжение обмотки ВН, кВ			115
Номинальное напряжение обмотки СН, кВ			38,5
Номинальное напряжение обмотки НН, кВ			6,6; 11
Схема и группа соединения обмоток			Ун/Ун/Д-0-11
Потери холостого хода, кВт			12,5
Потери короткого замыкания, кВт			52
Напряжение короткого замыкания ВН-СН, %			10,5
Напряжение короткого замыкания ВН-НН, %			17
Напряжение короткого замыкания СН-НН, %			6
Ток холостого хода, %			0,5
Масса масла, кг			11000
Масса транспортная, кг			27000
Масса полная, кг			32500
