Трансформаторы силовые двухобмоточные с РПН типа ТМН-2500-6300/110-У1(УХЛ1) энергоэффективные, с пониженными потерями

Трансформаторы силовые, трехфазные, двухобмоточные с естественной циркуляцией масла, с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Применение трансформатора типа ТМН – позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 2500-6300 кВА.
Напряжение первичной обмотки ВН: 110 кВ.
Климатическое исполнение: У1 или УХЛ1.

Условные обозначения трансформаторов

Т – Трансформатор трехфазный.
М – Охлаждение масляное с естественно циркуляцией масла и воздуха.
Н – С регулированием напряжения под нагрузкой (РПН).
Х – Номинальная мощность, кВА.
110 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Каталог.cdr

Технические характеристики трансформаторов типа ТМН 2500-6300/110-У1(УХЛ1), энергоэффективные, с пониженными потерями
Тип трансформатора	Номинальная мощность, кВА	Номинальное напряжение, кВ		Схема и группа соединения обмоток	Напряжение короткого замыкания, %	Потери, кВт		Ток холостого хода, %
Тип трансформатора	Номинальная мощность, кВА	ВН	НН	Схема и группа соединения обмоток	Напряжение короткого замыкания, %	Холостого хода	Короткого замыкания	Ток холостого хода, %
ТМН-2500/110	2500	115	6,6; 11	Ун/Д-11	10,5	4,5	25	0,6
ТМН-6300/110	6300	115	6,6; 11	Ун/Д-11	10,5	6,1	44	0,4

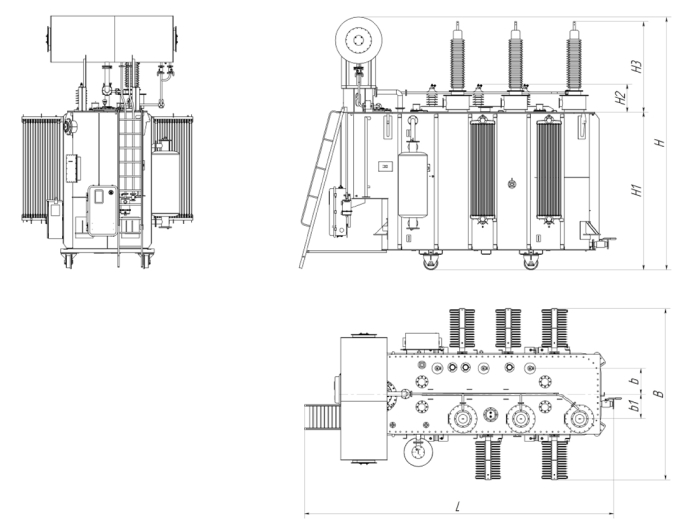

Габаритные и установочные размеры

Каталог.cdr

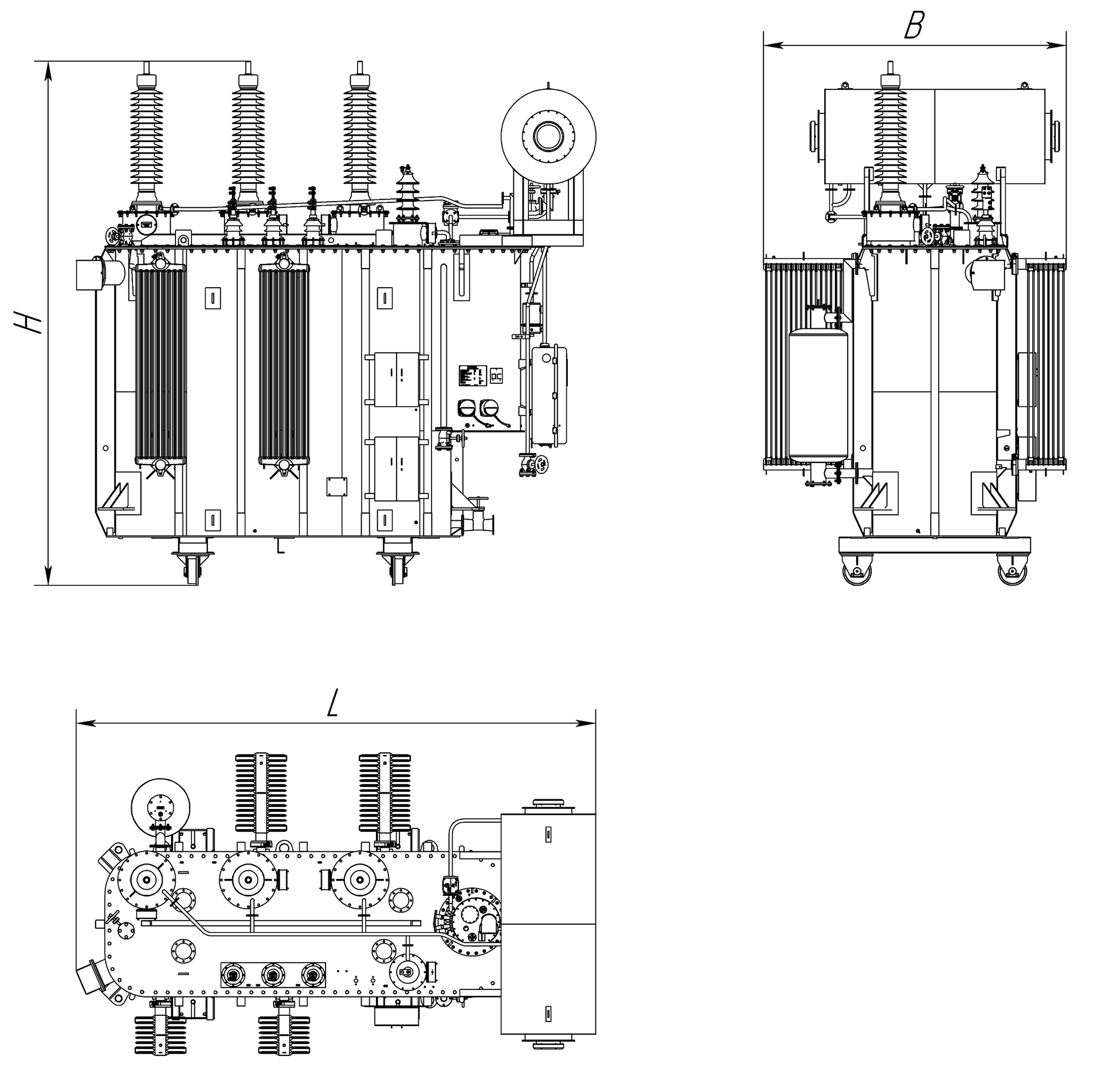

Габаритные размеры трансформатора типа ТМН-2500-6300/110-У1 (УХЛ1)
Тип трансформатора	Габаритные размеры, мм											Масса, кг
Тип трансформатора	L	B	H	H1	H2	H3	A	N	K	b	b1	Полная	Транспортная	Масла
ТМН-2500/110	3690	2905	3920	2075	481	1730	1524	1100	200	400	490	15134	12674	4930
ТМН-6300/110	4870	2968	4498	2636	450	1820	1524x2000	1210	420	480	390	26500	22150	8100
