Трансформаторы силовые трехобмоточные с РПН типа ТДТН-10000÷63000/110-У1(УХЛ1)

Трансформатор силовой, трехфазный, трехобмоточный с естественной циркуляцией масла и принудительной циркуляцией воздуха, с регулированием напряжения под нагрузкой (РПН),и диапазоном регулирования ±9х1,78% со стороны ВН, с переключением ответвления без возбуждения (ПБВ). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Применение трансформатора типа ТДТН – позволяет обеспечить потребителю надежное электроснабжение в течении всего срока эксплуатации.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 10000÷63000 кВА.
Климатическое исполнение: У1 или УХЛ1.

Условные обозначения трансформаторов

Т – Трансформатор трехфазный.
Д – С естественной циркуляцией масла и принудительной циркуляцией воздуха.
Т – Трехобмоточный.
Н – С регулированием напряжения под нагрузкой (РПН).
Х – Номинальная мощность, кВА.
110 – Класс напряжения ВН, кВ.
У1 или УХЛ1 – Климатическое исполнение и категория размещения по ГОСТ 15150.

Основные технические характеристики

Технические характеристики трансформаторов типа ТДТН-10000-63000/У1(УХЛ1)
Наименование параметра	Значение
Тип трансформатора	ТДТН
Номинальная мощность, кВА	10000	16000	25000	40000	63000
Номинальное напряжение обмотки ВН, кВ	115
Номинальное напряжение обмотки СН, кВ	38,5 (35)
Номинальное напряжение обмотки НН, кВ	6,6; 11,0
Схема и группа соединения обмоток	Ун/Ун/Д-0-11, Ун/Д/Д-11-11
Потери холостого хода, кВт	17	21	28,5	39	53
Потери короткого замыкания, кВт	76	100	140	200	290
Напряжение короткого замыкания ВН-СН, %	10,5	10,5	10,5	10,5	10,5
Напряжение короткого замыкания ВН-НН, %	17,5	17,5	17,5	17,5	18,0
Напряжение короткого замыкания СН-НН, %	6,5	6,5	6,5	6,5	7
Ток холостого хода, %	0,6	0,5	0,4	0,3	0,2

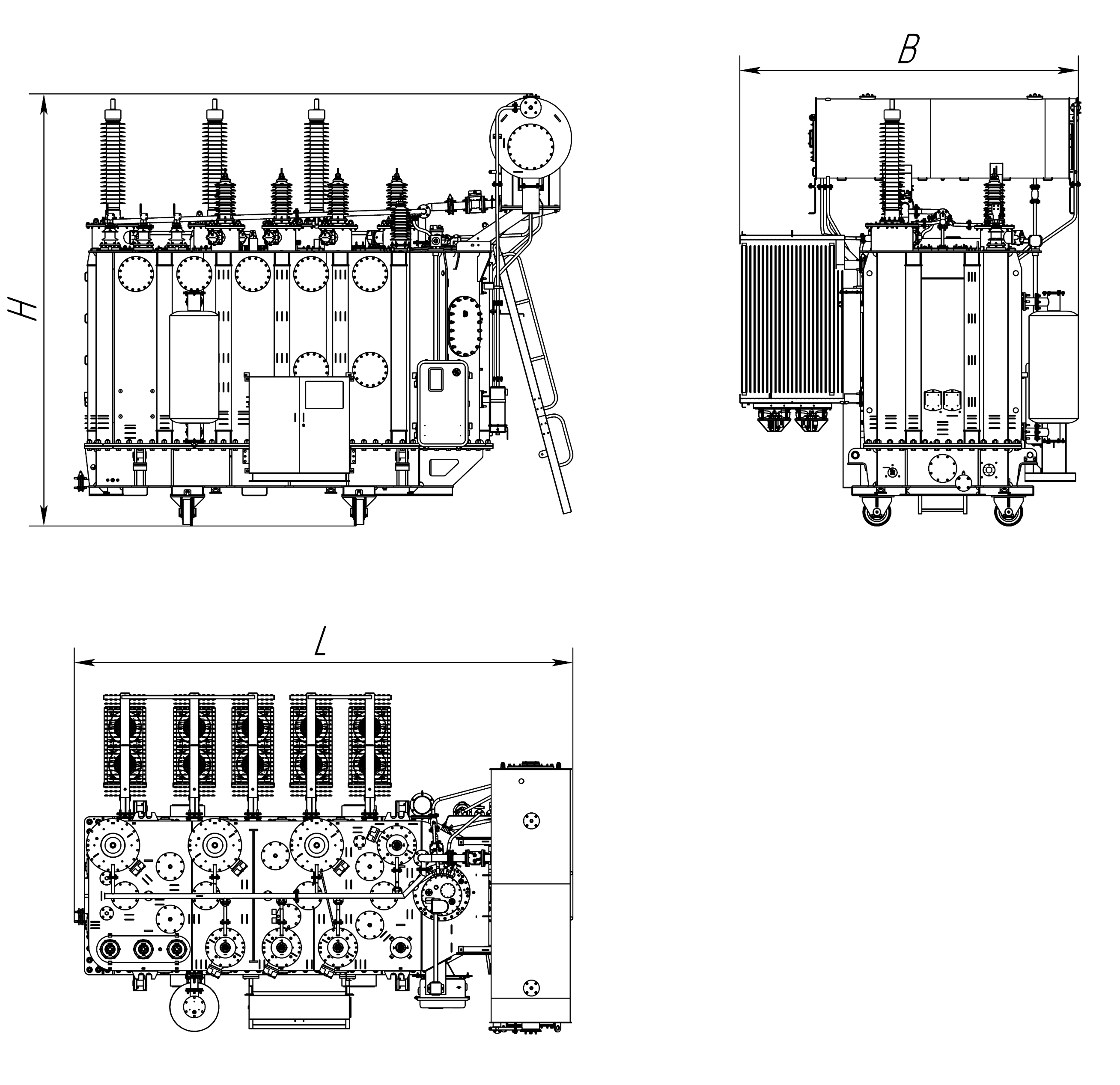

Габаритные размеры, мм
L - длинна	5255	6250	6280	6000	6475
B - ширина	3360	3940	4120	4440	4200
Н - высота	4994	5191	5625	5330	5900
Масса масла, кг	13420	13800	17050	16450	20410
Масса транспортная, кг	34489	40985	54100	60780	81965
Масса полная, кг	39559	46800	61930	70180	95120
