Трансформаторы силовые двухобмоточные с расщеплённой обмоткой НН, с РПН типа ТРДН-25000÷63000/110-У1(УХЛ1)

Трансформатор силовой, трехфазный, двухобмоточный с расщепленной обмоткой НН, с естественной циркуляцией масла и принудительной циркуляцией воздуха с регулированием напряжения под нагрузкой (РПН). Автоматическое управление осуществляется от автоматического контролера, поставляемого вместе с трансформатором. Применение трансформатора типа ТРДН – обеспечит потребителю надежное электроснабжение в течение всего срока эксплуатации.

Узнать стоимость

Описание

Диапозон мощности

Диапазон мощности: 25000÷63000 кВА.
Напряжение первичной обмотки ВН: 115 кВ.
Напряжение вторичной обмотки НН: 6,6-6,6(11-11) кВ.
Климатическое исполнение: У1 или УХЛ1.

Условные обозначения трансформаторов

Т – трансформатор.
М – масляный с естественным масляным охлаждением.
Т – трехобмоточный.
Н – регулированием напряжение под нагрузкой, естественной циркуляцией масла.

Основные технические характеристики

Основные технические характеристики ТРДН-25000÷63000/110-У1(УХЛ1)
Наименование параметра	Значение
Тип трансформатора	ТРДН-25000/110	ТРДН-40000/110	ТРДН-63000/110
Номинальная мощность, кВА	25000	40000	63000
Номинальное напряжение обмотки ВН, кВ	115	115	115
Номинальное напряжение обмотки НН, кВ	6,3-6,3; 10,5-10,5	6,3-6,3; 10,5-10,5	6,3-6,3; 10,5-10,5
Схема и группа соединения обмоток	Ун/Д-Д-11-11	Ун/Д-Д-11-11	Ун/Д-Д-11-11
Потери холостого хода, кВт	25	34	50
Потери короткого замыкания, кВт	120	170	245
Напряжение короткого замыкания ВН-НН, %	10,5	10,5	10,5
Напряжение короткого замыкания ВН-НН1 (НН2), %	20	20	20
Напряжение короткого замыкания НН1-НН2 не менее, %	30	30	30
Ток холостого хода, %	0,4	0,55	0,2

Габаритные и установочные размеры

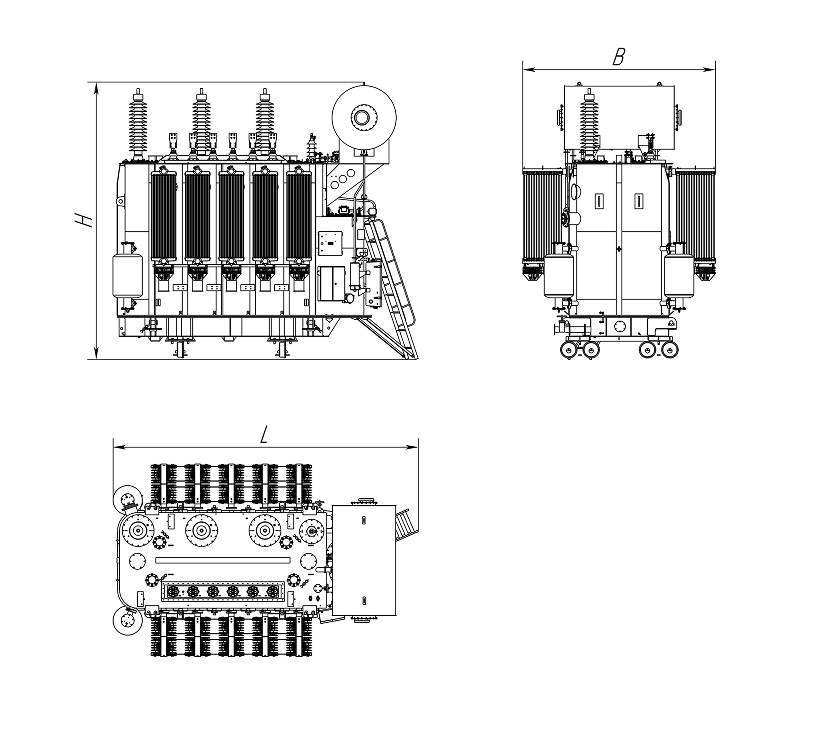

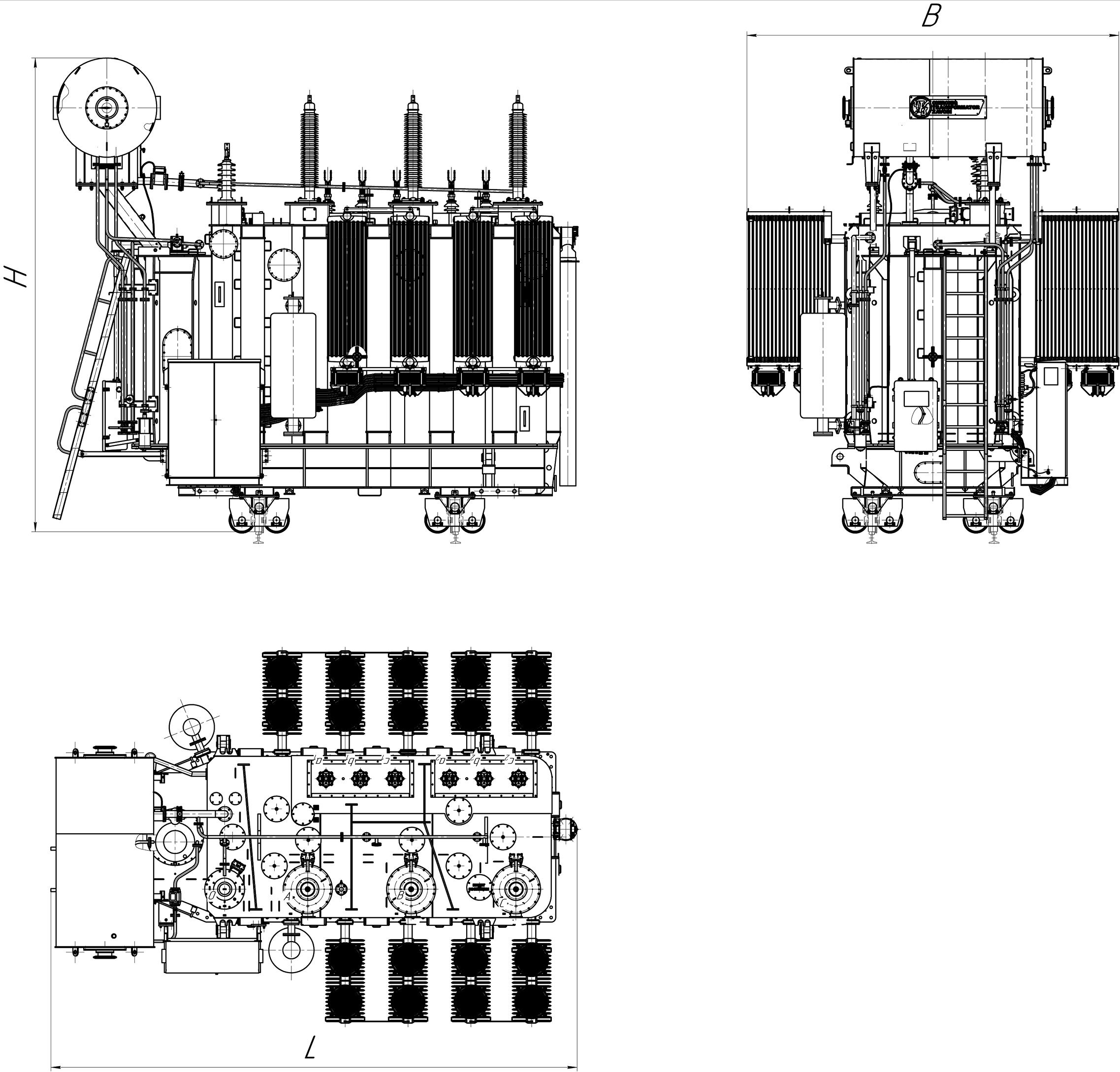

Габаритные размеры трансформаторов ТРДН-25000÷63000/110-У1(УХЛ1)
Тип трансформатора	Габаритные размеры, мм			Масса, кг
Тип трансформатора	L	B	H	Масла	Транспортная	Полная
ТРДН-25000/110	5900	4080	5400	15000	43705	50130
ТРДН-40000/110	5980	4655	5215	12200	48220	57900
ТРДН-63000/110	6080	4500	5520	18625	70040	79725
